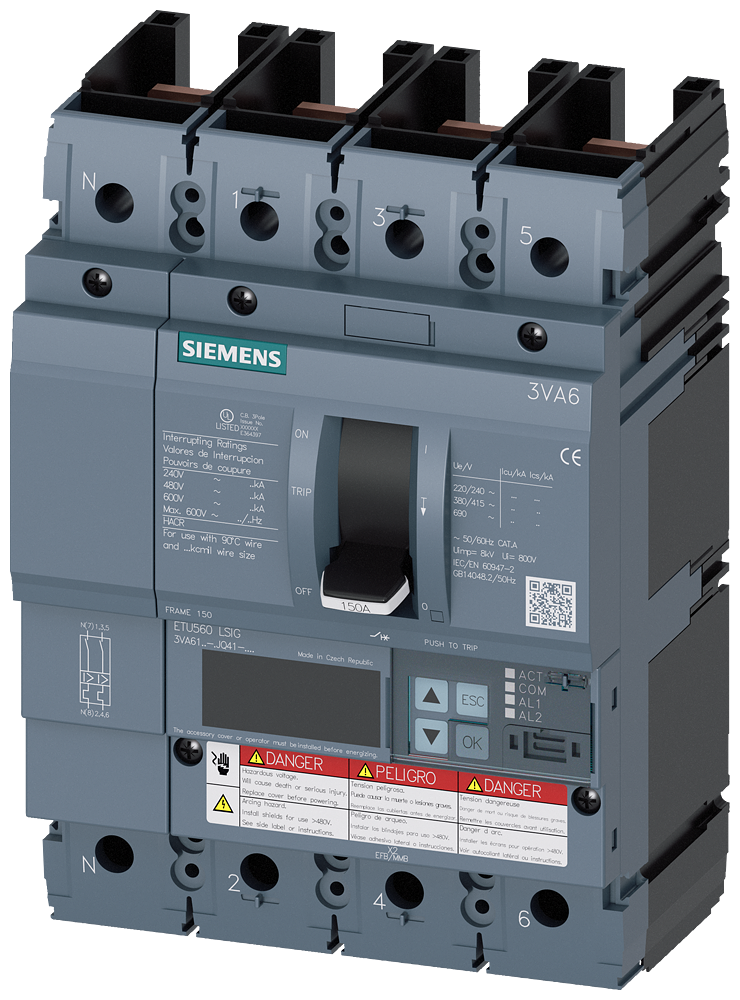

DISJUNTOR UL FRAME 150 150 A DE 4 POLOS 35 KA ETU5 LSIG SEM CONEXÃO 3VA61155JQ412AA0 SIEMENS

O Disjuntor de caixa moldada 3VA61155JQ412AA0 Siemens oferece proteção avançada para sistemas elétricos em ambientes de automação industrial, garantindo a segurança e continuidade operacional de instalações de média e alta potência através de recursos de disparo eletrônico e alta capacidade de interrupção. Este dispositivo é essencial para a distribuição e controle de energia em infraestruturas industriais.

DETALHES TÉCNICOS

• Modelo: 3VA61155JQ412AA0
• Série: 3VA UL Frame 150
• Tipo de Disjuntor: Disjuntor de Caixa Moldada (MCCB)
• Número de Polos: 4 Polos
• Corrente Nominal: 150 A
• Capacidade de Interrupção (kA): 35 kA a 480 V CA
• Unidade de Disparo Eletrônico (ETU): ETU5 com funções LSIG (Long-Time, Short-Time, Instantaneous, Ground Fault)
• Ajuste de Corrente de Sobrecarga (Ir): Ajustável de 0,4 a 1 vezes a corrente nominal
• Ajuste de Corrente de Curto-Circuito de Curto Tempo (Isd): Ajustável de 1 a 10 vezes Ir
• Ajuste de Corrente de Curto-Circuito Instantânea (Ii): Ajustável de 1 a 10 vezes o Isd
• Ajuste de Corrente de Falha à Terra (Ig): Ajustável de 0,2 a 1 vezes a corrente nominal
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Frequência de Operação: 50/60 Hz
• Temperatura de Operação Ambiente: -25 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +80 °C
• Grau de Proteção (IP): IP20 (com tampas terminais)
• Montagem: Sem conexão (montagem por meio de terminais flexíveis ou barramentos)
• Perdas de Potência: Aproximadamente 25 W (0,034 CV) na corrente nominal
• Certificações: UL 489, CSA C22.2 No. 5.1
• Dimensões (AxLxP): 190,5 mm x 101,6 mm x 86 mm (valores aproximados)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição, motores elétricos, transformadores e geradores, garantindo seletividade e coordenação em sistemas de baixa tensão.
• Painéis Elétricos: Integração em quadros de distribuição, painéis de controle de motores e CCMs (Centros de Controle de Motores).
• Linhas de Produção: Proteção de equipamentos em processos de fabricação automatizados e contínuos.
• Infraestrutura Industrial: Aplicação em sistemas de energia de edifícios industriais, centros de dados e estações de tratamento.
• Setores: Manufatura, energia e utilidades, mineração, petroquímico, automotivo, metalurgia, químico, alimentício e bebidas.
