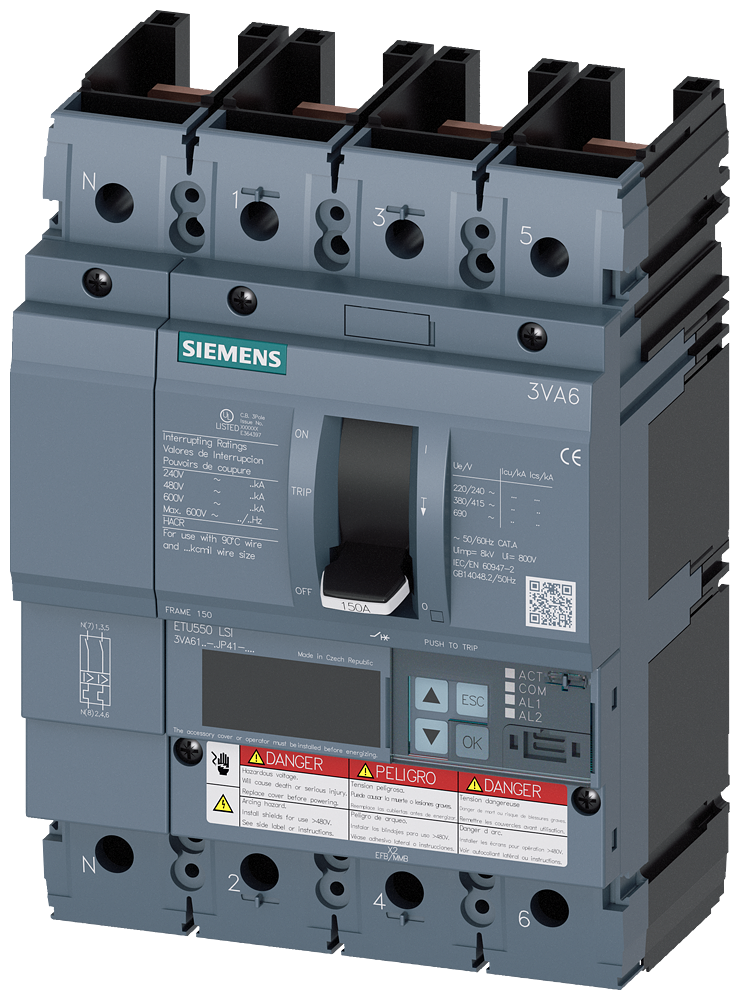

DISJUNTOR UL FRAME 150 150 A DE 4 POLOS 35 KA ETU5 LSI 3VA61155JP412AA0 SIEMENS

O Disjuntor UL Frame 150 da Siemens é um dispositivo de proteção elétrica projetado para aplicações em automação industrial, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos em sistemas de média e baixa tensão. Sua configuração de 4 polos e capacidade de interrupção de 35 kA o tornam ideal para ambientes industriais exigentes.

DETALHES TÉCNICOS

• Modelo: 3VA61155JP412AA0
• Série: 3VA6
• Tipo: Disjuntor caixa moldada (MCCB)
• Frame: 150 A (UL Frame 150)
• Número de polos: 4
• Corrente nominal (In): 150 A
• Capacidade de interrupção (Icu) a 480 V CA: 35 kA
• Capacidade de interrupção (Ics) a 480 V CA: 35 kA
• Unidade de disparo: ETU5 (Electronic Trip Unit 5 series)
• Funções de proteção: LSI (Long-Time, Short-Time, Instantaneous)
• LSI ajuste Long-Time: 0,4 a 1 vezes In
• LSI ajuste Short-Time: 1,5 a 10 vezes In
• LSI ajuste Instantaneous: 1,5 a 10 vezes In
• Tensão nominal máxima de operação: 600 V CA
• Frequência de operação: 50/60 Hz
• Método de montagem: Fixa
• Dimensões (AxLxP): 205 mm x 105 mm x 95 mm (aproximado)
• Peso: 2,8 kg (aproximado)
• Certificações: UL 489, CSA C22.2 No. 5-13
• Temperatura ambiente de operação: -25 °C a +70 °C
• Material da carcaça: Plástico termoendurecível de alta resistência
• Potência de dissipação: 22 W (0,03 CV) (aproximado, com corrente nominal)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores, painéis de distribuição de energia, motores elétricos, transformadores e geradores
• Substações industriais: Proteção de circuitos de média e baixa tensão em plantas de grande porte
• Painéis de controle: Integrado em CCMs (Centros de Controle de Motores) e quadros de automação
• Sistemas HVAC: Proteção de grandes sistemas de aquecimento, ventilação e ar condicionado
• Infraestrutura de TI: Proteção para data centers e salas de servidores
• Setores: Manufatura, energia, mineração, petroquímico, farmacêutico, cimento, saneamento
