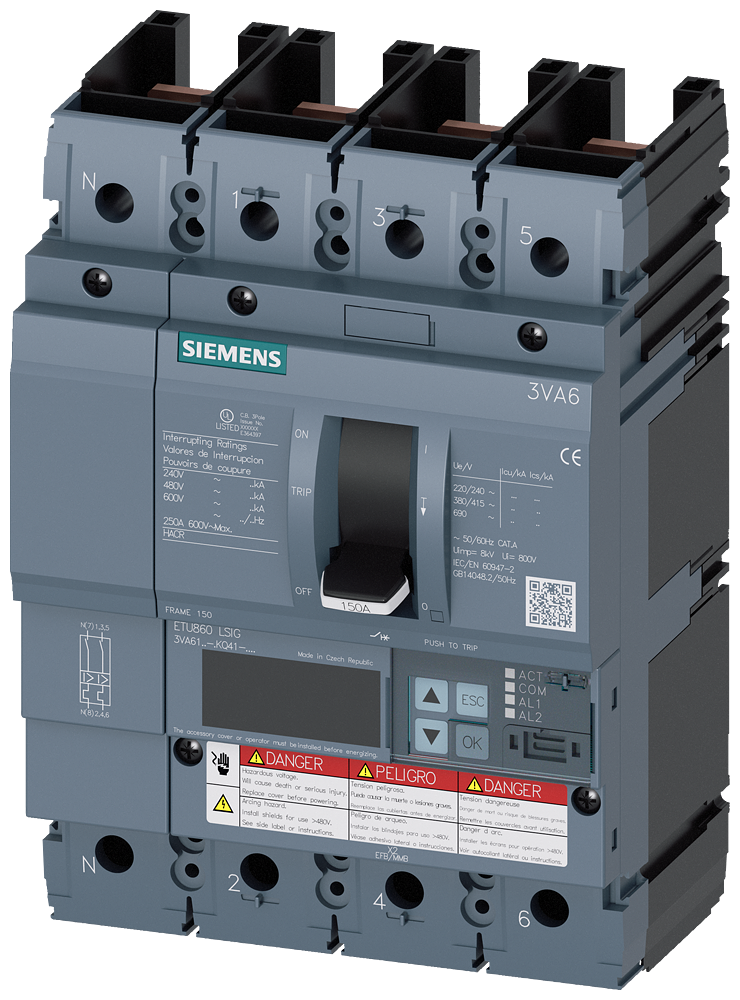

DISJUNTOR UL FRAME 150 100 A DE 4 POLOS 65 KA ETU8 LSIG SEM CONEXÃO 3VA61106KQ410AA0 SIEMENS

O Disjuntor UL FRAME 150 100 A de 4 Polos 65 KA ETU8 LSIG da Siemens é um componente crucial para sistemas de automação industrial, projetado para a proteção contra sobrecargas e curtos-circuitos em instalações elétricas de baixa tensão. Sua capacidade de interrupção e unidade de disparo eletrônica garantem a segurança e a continuidade operacional em ambientes exigentes.

DETALHES TÉCNICOS

• Modelo: 3VA61106KQ410AA0
• Tipo: Disjuntor moldado (MCCB)
• Frame: 150
• Intensidade nominal: 100 A (ajustável de 40 A a 100 A)
• Polos: 4
• Tensão nominal máxima (UL 489): 600 Y/347 V AC
• Capacidade de interrupção (UL 489): 65 kA a 480 V AC, 35 kA a 600 Y/347 V AC
• Unidade de disparo (ETU): ETU8 com funções LSIG (Long-time, Short-time, Instantaneous, Ground-fault)
• Ajuste de corrente de sobrecarga (Long-time): 0,4 a 1 vezes a corrente nominal
• Ajuste de tempo de sobrecarga (Long-time): 0,5 a 24 segundos a 6 vezes a corrente nominal
• Ajuste de corrente de curto-circuito (Short-time): 1,5 a 10 vezes a corrente nominal
• Ajuste de tempo de curto-circuito (Short-time): 0 a 0,5 segundos
• Ajuste de corrente instantânea: 1,5 a 15 vezes a corrente nominal
• Ajuste de corrente de falha à terra (Ground-fault): 0,2 a 1 vezes a corrente nominal com retardo de tempo ajustável
• Tipo de conexão: Sem conexão (para adaptadores a serem selecionados separadamente)
• Frequência operacional: 50/60 Hz
• Temperatura ambiente de operação: -25 °C a +70 °C
• Poder de dissipação: 15,2 W
• Potência máxima de carga: 600 V AC - 75 kW (102,0 CV)
• Montagem: Trilho DIN ou placa de montagem
• Certificações: UL 489, CSA C22.2 No. 5

APLICAÇÕES E SETORES

• Proteção de circuitos: Painéis de distribuição, quadros de comando, motores e sistemas de controle em geral
• Equipamentos industriais: Máquinas CNC, robótica, linhas de montagem automatizadas
• Setores: Manufatura, energia, infraestrutura, mineração, tratamento de água, indústria química, petróleo e gás
