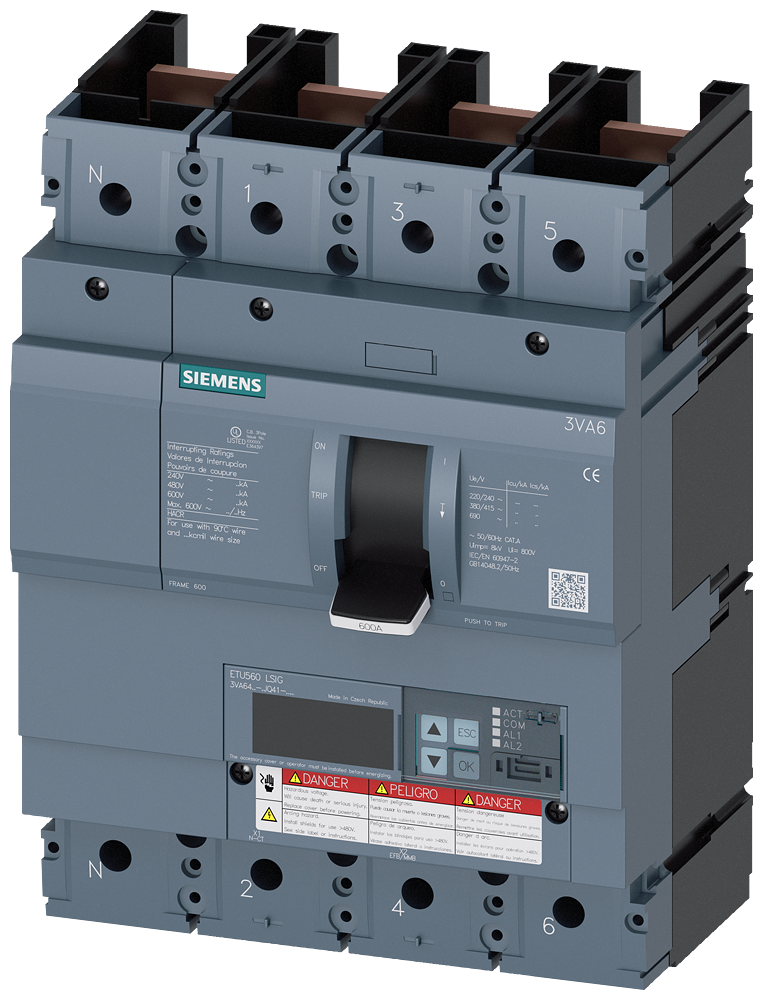

O Disjuntor UL de Frame 600, com uma corrente nominal de 400 A e configuração de 4 polos,
é um componente fundamental para a proteção de instalações elétricas em ambientes de automação industrial.
Projetado para garantir a segurança e a continuidade operacional, ele oferece proteção robusta contra sobrecargas, curtos-circuitos e falhas de aterramento.
DETALHES TÉCNICOS
- Modelo: 3VA64406JQ412AA0
- Fabricante: Siemens
- Tipo de Disjuntor: Compacto
- Padrão: UL Frame 600
- Número de Polos: 4
- Corrente Nominal (In): 400 A
- Capacidade de Interrupção (Icu): 65 kA a 480 V CA
- Tensão Nominal de Operação (Ue): Até 600 V CA
- Unidade de Disparo: Eletrônica (ETU5)
- Funções de Proteção:
- L (Long-Time): Proteção contra sobrecarga ajustável
- S (Short-Time): Proteção contra curto-circuito de curta duração ajustável
- I (Instantaneous): Proteção instantânea contra curto-circuito ajustável
- G (Ground Fault): Proteção contra falha de aterramento (seletiva)
- Ajustes de Proteção:
- Proteção de sobrecarga (IR): 0,4 a 1,0 x In (ajustável)
- Atraso de sobrecarga (tR): 0,5 a 24 segundos (ajustável)
- Proteção de curto-circuito de curta duração (ISD): 1,5 a 10 x In (ajustável)
- Atraso de curto-circuito de curta duração (tSD): 0 a 0,5 segundos (ajustável)
- Proteção de curto-circuito instantânea (II): 2 a 15 x In (ajustável)
- Proteção de falha de aterramento (IG): 0,2 a 1,0 x In (ajustável)
- Atraso de falha de aterramento (tG): 0 a 0,5 segundos (ajustável)
- Tipo de Conexão: Sem conexão (Permite a escolha de terminais específicos para a instalação)
- Frequência Operacional: 50/60 Hz
- Vida Elétrica: Superior a 5.000 operações em carga nominal
- Vida Mecânica: Superior a 15.000 operações
- Temperatura Ambiente de Operação: -25 °C a +70 °C
APLICAÇÕES E SETORES
- Proteção de circuitos principais: Proteção de alimentadores e circuitos de distribuição em painéis elétricos.
- Proteção de equipamentos de grande porte: Motores de alta potência (até 200 kW, 271,92 CV), transformadores, bancos de capacitores.
- Sistemas de automação: Integrado em quadros de comando e distribuição de energia em linhas de produção e processos industriais.
- Infraestrutura predial: Aplicação em edifícios comerciais e industriais de grande porte.
- Setores: Manufatura, energia, saneamento, mineração, petroquímico, datacenter.
