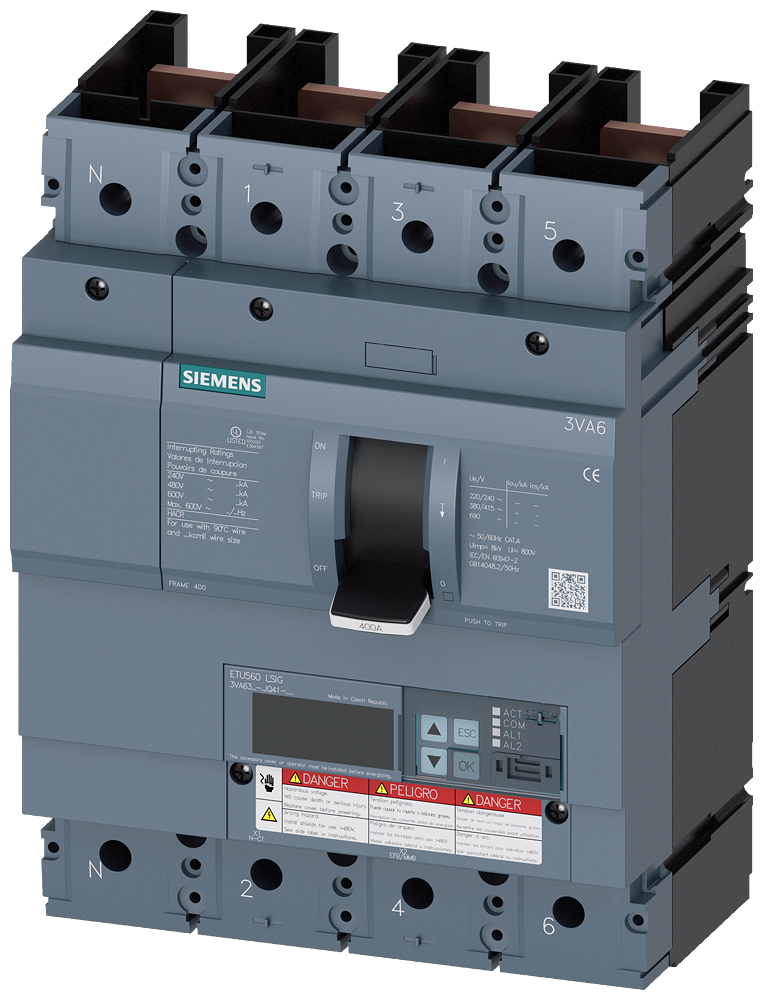

DISJUNTOR UL FRAME 400 250 A DE 4 POLOS 100 KA ETU5 LSIG SEM CONEXÃO 3VA63257JQ412AA0 SIEMENS

O Disjuntor 3VA63257JQ412AA0 é um dispositivo de proteção de circuito de alto desempenho, fundamental para a segurança e confiabilidade de instalações elétricas industriais. Ele oferece proteção contra sobrecarga, curto-circuito e falha à terra, garantindo a integridade dos sistemas e equipamentos.

DETALHES TÉCNICOS

• Modelo: 3VA63257JQ412AA0
• Fabricante: Siemens
• Tipo: Disjuntor de caixa moldada (MCCB)
• Frame: 400
• Número de polos: 4
• Corrente nominal: 250 A
• Capacidade de interrupção em curto-circuito (Icu): 100 kA a 480 V CA
• Tensão nominal máxima: 600 V CA
• Unidade de disparo eletrônica (ETU): ETU5 series LSI (Long time, Short time, Instantaneous) G (Ground fault)
• Grau de proteção (IP): IP20 (terminais), IP40 (compartimento)
• Montagem: Painel
• Normas de conformidade: UL 489, CSA C22.2 No. 5
• Frequência de operação: 50/60 Hz
• Proteções integradas:
  • Sobrecarga (L): Ajustável de 0,5 a 1 vezes a corrente nominal (Ir)
  • Curto-circuito de curta duração (S): Ajustável de 1,5 a 10 vezes Ir
  • Curto-circuito instantâneo (I): Ajustável de 2 a 12 vezes In
  • Falha à terra (G): Ajustável de 0,2 a 1 vezes Ir (sensibilidade) e tempo de atraso
• Conexão: Sem terminais (requer acessórios específicos para fiação)
• Perda de potência por polo (aproximada em corrente nominal): 20 W
• Potência dissipada total (aproximada em corrente nominal): 80 W
• Vida elétrica: 10.000 ciclos de operação
• Vida mecânica: 20.000 ciclos de operação

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos principais e alimentadores em painéis de distribuição, proteção de transformadores, motores (com coordenação), geradores e equipamentos de potência; sistemas de automação de grande porte
• Linhas de produção: proteção de máquinas e equipamentos em processos fabris contínuos
• Setores: indústria pesada, energia, infraestrutura de edifícios industriais, petroquímica, mineração, centros de dados, sistemas de distribuição elétrica
