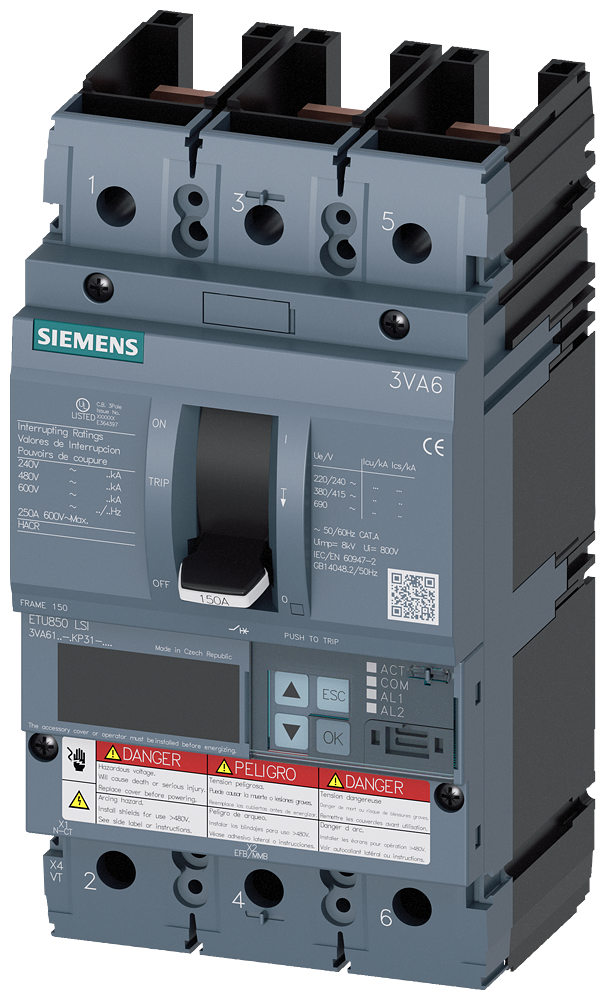

DISJUNTOR UL FRAME 150 40 A DE 3 POLOS 35 KA ETU8 LSI SEM CONEXÃO 3VA61405KP310AA0 SIEMENS

O Disjuntor 3VA61405KP310AA0 Siemens representa uma solução robusta para proteção de circuitos elétricos em ambientes de automação industrial, garantindo segurança e confiabilidade em instalações de baixa tensão. Sua construção e funcionalidades avançadas permitem uma gestão eficiente de energia e proteção contra sobrecargas e curtos-circuitos.

DETALHES TÉCNICOS

• Modelo: 3VA61405KP310AA0
• Tipo: Disjuntor de caixa moldada (MCCB)
• Série: 3VA6 UL Frame 150
• Número de polos: 3
• Corrente nominal (In): 40 A
• Capacidade de interrupção (Icu): 35 kA a 480 VAC
• Unidade de disparo: Eletrônica (ETU8) LSI (Long time, Short time, Instantaneous)
• Alimentação: Circuitos trifásicos
• Conexões: Sem terminais de conexão (para montagem flexível de acessórios)
• Frequência operacional: 50/60 Hz
• Tensão nominal de isolamento (Ui): 600 V
• Tensão nominal de impulso (Uimp): 8 kV
• Perda de potência (máx.): Aproximadamente 5,2 W (0,007 CV) por polo a 40 A
• Vida elétrica: Até 10.000 operações em carga nominal
• Características de proteção:
  • Proteção de sobrecarga (Longa duração - L): Ajustável de 0,4 a 1,0 x In
  • Proteção de curto-circuito (Curta duração - S): Ajustável de 1,5 a 10 x In
  • Proteção de curto-circuito (Instantânea - I): Ajustável de 1,5 a 15 x In
• Temperatura ambiente de operação: -25 °C a +70 °C
• Grau de proteção: IP20 (com terminais apropriados)
• Dimensões (AxLxP): Aproximadamente 178 mm x 101,6 mm x 70 mm
• Montagem: Parafuso ou trilho DIN (com adaptador, se aplicável)
• Normas e certificações: UL 489, CSA C22.2 N°5, IEC 60947-2 (referência interna para design e testes)

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores, transformadores, painéis de distribuição, circuitos alimentadores e cargas gerais em instalações industriais e comerciais.
• Linhas de produção: Sistemas de automação de média e grande complexidade onde a proteção seletiva e confiável é crucial.
• Equipamentos: Máquinas CNC, sistemas de transporte e manuseio de materiais, compressores, bombas.
• Setores: Manufatura, energia e utilidades, infraestrutura de edifícios inteligentes, mineração, petroquímico, tratamento de água.
