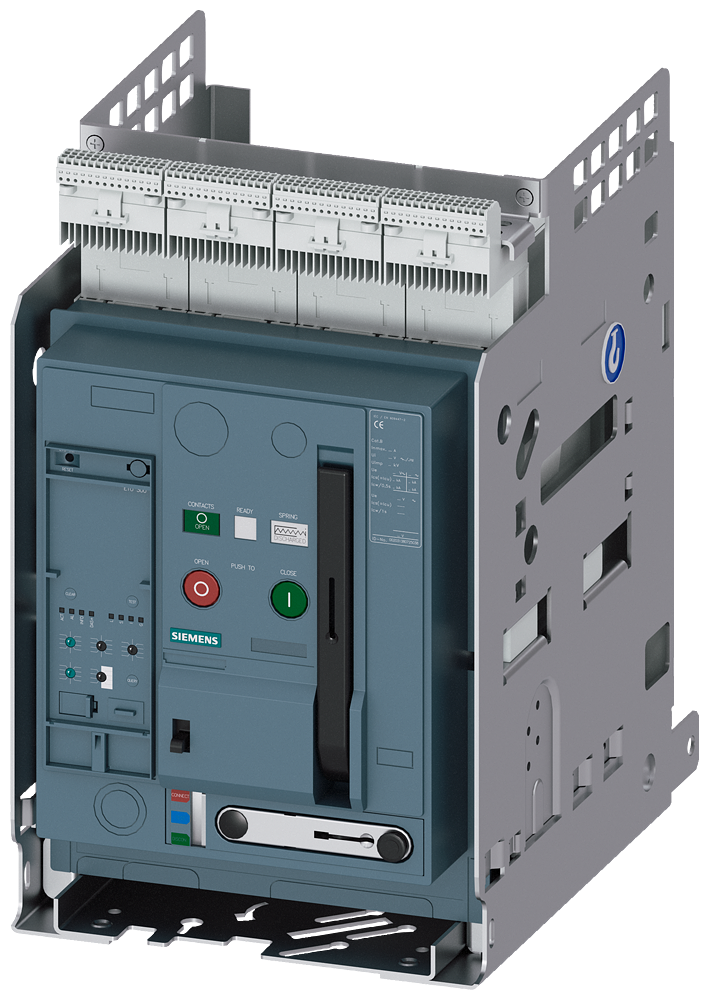

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 1 DE 3 POLOS IN= 3WA11168AB628EQ4-ZS07T40 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WA11168AB628EQ4-ZS07T40 é uma solução robusta e versátil para proteção de circuitos em aplicações industriais, projetado conforme a norma IEC 60947-2. Sua concepção extraível permite manutenção e substituição rápidas, minimizando o tempo de inatividade e elevando a segurança operacional em sistemas de distribuição de energia.

DETALHES TÉCNICOS

• Modelo: 3WA11168AB628EQ4-ZS07T40
• Fabricante: Siemens
• Tipo de Disjuntor: Extraível com Quadro-Guia
• Número de Polos: 3 polos
• Tamanho: Tamanho 1
• Corrente Nominal (In): 1600 A
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Frequência: 50/60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu): 55 kA a 400 V CA
• Tensão Nominal de Isolação (Ui): 1000 V
• Vida Útil Mecânica: 10.000 ciclos de operação
• Vida Útil Elétrica: 5.000 ciclos de operação (dependendo da carga)
• Unidade de Disparo: Eletrônica, com proteção contra sobrecarga de longa duração (L), curto-circuito de curta duração (S), curto-circuito instantâneo (I) e falta à terra (G) opcional.
• Faixa de Ajuste da Unidade de Disparo de Sobrecarga (Ir): 0,4 a 1,0 x In
• Opções de Conexão: Terminais traseiros para barramentos.
• Material da Carcaça: Termoplástico de alta resistência, autoextinguível.
• Grau de Proteção: IP20 (com terminais protegidos), IP30 (face frontal).
• Montagem: Em gaveta com quadro-guia para inserção e extração.
• Normas Atendidas: IEC 60947-2

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição primários e secundários, painéis de controle e distribuição de média e alta potência, motores elétricos de grande porte (com potência equivalente a 800 kW ou 1087,7 CV a 690V, considerando fator de potência 0,8), transformadores e geradores.
• Subestações: Proteção de transformadores de distribuição e alimentadores.
• Centros de Controle de Motores (CCM): Proteção e seccionamento de múltiplos motores industriais.
• Indústria Pesada: Sistemas elétricos de mineração, siderurgia e petroquímica.
• Infraestrutura: Aplicações em aeroportos, hospitais, e data centers para garantir a continuidade energética.
• Setores: Manufatura, energia elétrica, mineração, siderurgia, automotivo, químico, petroquímico.
