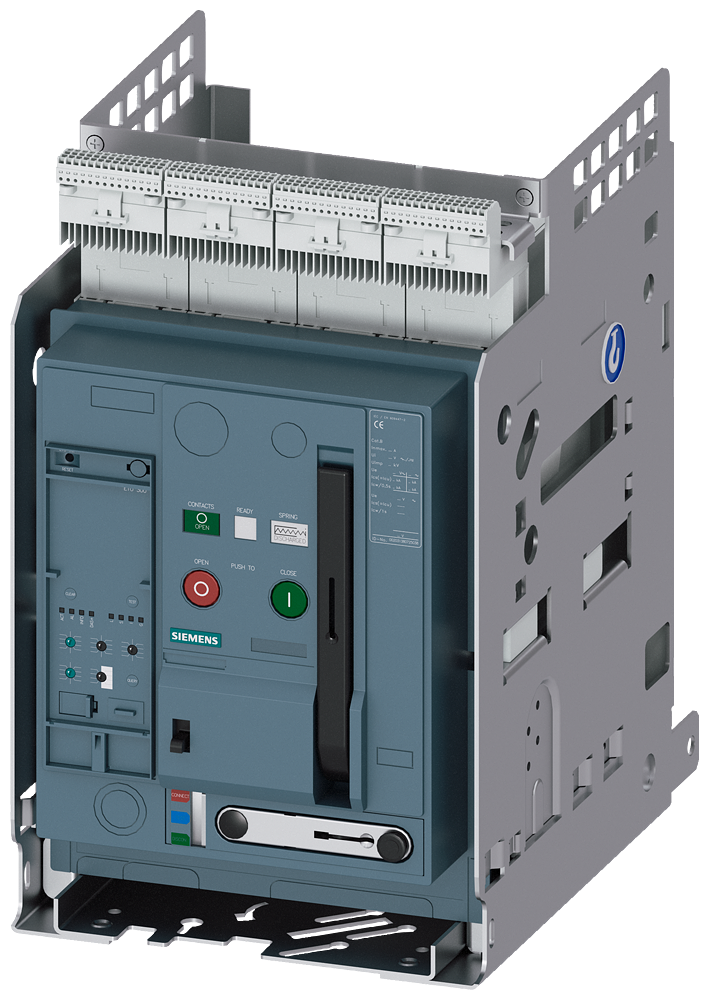

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 1 DE 3 POLOS IN= 3WA11128AB327DP3-ZC01S07T40 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WA11128AB327DP3-ZC01S07T40 é um componente fundamental em sistemas de automação e distribuição elétrica industrial, projetado para oferecer proteção robusta contra sobrecargas e curtos-circuitos. Sua construção extraível facilita a manutenção e substituição, minimizando o tempo de inatividade em processos críticos, e está em conformidade com as rigorosas diretrizes da norma IEC 60947-2.

DETALHOS TÉCNICOS

• Modelo: 3WA11128AB327DP3-ZC01S07T40
• Fabricante: Siemens
• Tipo: Disjuntor de Caixa Moldada (MCCB) extraível
• Designação: Extraível com Quadro-Guia
• Número de Polos: 3
• Corrente Nominal (In): 125 A
• Tensão Operacional Nominal (Ue): 690 V CA
• Tensão de Isolamento Nominal (Ui): 1.000 V
• Tensão de Impulso Suportável Nominal (Uimp): 8 kV
• Frequência Operacional: 50 Hz / 60 Hz
• Capacidade de Interrupção de Curto-Circuito (Icu) a 400 V CA: 65 kA
• Capacidade de Interrupção de Curto-Circuito (Icu) a 690 V CA: 42 kA
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Perdas de Potência: Aproximadamente 12,3 W (16,79 CV) por polo a corrente nominal
• Durabilidade Mecânica (Ciclos): 20.000
• Durabilidade Elétrica (Ciclos) a Ue: 8.000
• Montagem: Extraível em painéis de distribuição ou centros de controle de motores (CCM)
• Normas: IEC 60947-2, EN 60947-2
• Dimensões (AxLxP): 280 mm x 139 mm x 167 mm (apenas o disjuntor)
• Peso: Aproximadamente 4,5 kg
• Características Adicionais: Unidade de disparo eletrônica ajustável para proteção contra sobrecarga e curto-circuito

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de alimentação de motores, transformadores, painéis de distribuição, geradores e cargas industriais em geral. Ideal para sistemas onde a manutenção rápida e a flexibilidade operacional são cruciais.
• Setores: Amplamente utilizado na indústria automotiva, siderúrgica, química e petroquímica, energia (geração e distribuição), infraestrutura, processamento de alimentos e bebidas, farmacêutica e instalações comerciais de grande porte.
