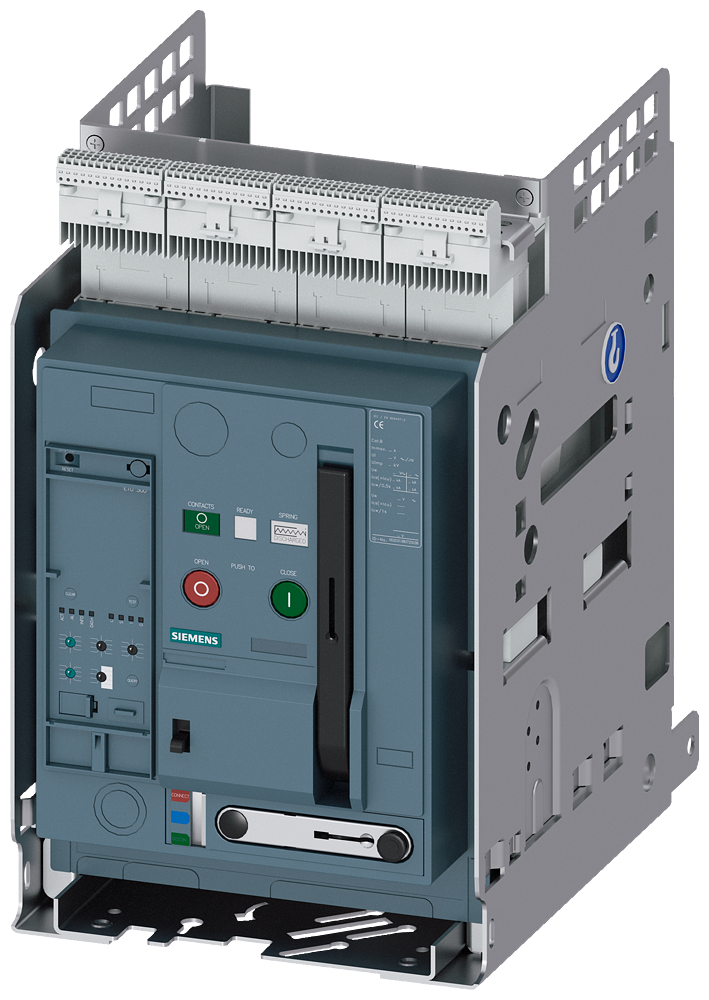

DISJUNTOR EXTRAÍ QUADRO-GUIA IEC 60947-2 TAMANHO 1 DE 3 POLOS IN= 3WA11128AB327DP3-ZC01S07T40T40 SIEMENS

O Disjuntor Extraível com Quadro-Guia Siemens 3WA11128AB327DP3-ZC01S07T40T40 é um componente fundamental para a proteção e controle de circuitos elétricos em ambientes de automação industrial. Projetado em conformidade com a norma IEC 60947-2, este disjuntor de baixa tensão garante a segurança operacional de sistemas complexos, oferecendo alta capacidade de interrupção e confiabilidade em aplicações que exigem extração e inserção rápidas para manutenção ou troca.

DETALHES TÉCNICOS

• Modelo: 3WA11128AB327DP3-ZC01S07T40T40
• Tipo: Disjuntor Extraível com Quadro-Guia
• Norma de referência: IEC 60947-2 (Dispositivos de manobra e comando de baixa tensão)
• Tamanho: 1
• Número de polos: 3 polos
• Corrente nominal (In): 1250 A
• Tensão nominal de operação (Ue): Até 690 V CA
• Capacidade de interrupção nominal de curto-circuito (Icu): 65 kA a 400 V CA
• Capacidade de interrupção em serviço (Ics): 65 kA a 400 V CA
• Unidade de disparo: Eletrônica, com proteção de sobrecarga ajustável (L, S, I)
• Faixa de ajuste de sobrecarga (IR): 0,5 a 1,0 x In
• Tempo de atraso para sobrecarga (tr): Ajustável
• Proteção contra curto-circuito de curta duração (ISD): Ajustável
• Proteção instantânea contra curto-circuito (II): Ajustável
• Quadro-Guia: Integrado para extração e inserção rápidas
• Montagem: Painel, incorporado em quadro-guia
• Vida elétrica mecânica: 10.000 ciclos
• Potência dissipada máxima: 450 W (0,61 CV) por polo a corrente nominal
• Material da carcaça: Termoplástico autoextinguível, resistente a choques e vibrações
• Grau de proteção: IP20 (terminais)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de distribuição de energia, motores elétricos de grande porte, transformadores, painéis de controle e automação industrial, entrada de alimentadores.
• Proteção: Contra sobrecargas, curtos-circuitos e falhas de aterramento.
• Manobrabilidade: Ideal para sistemas que exigem manutenções rápidas e troca de componentes sem a necessidade de desenergizar todo o painel, devido à característica extraível.
• Setores: Indústria de processos (química, petroquímica), metalurgia, siderurgia, mineração, centros de dados, geração e distribuição de energia, plantas de tratamento de água e esgoto, setor naval.
