DESCRIÇÃO COMPLETA

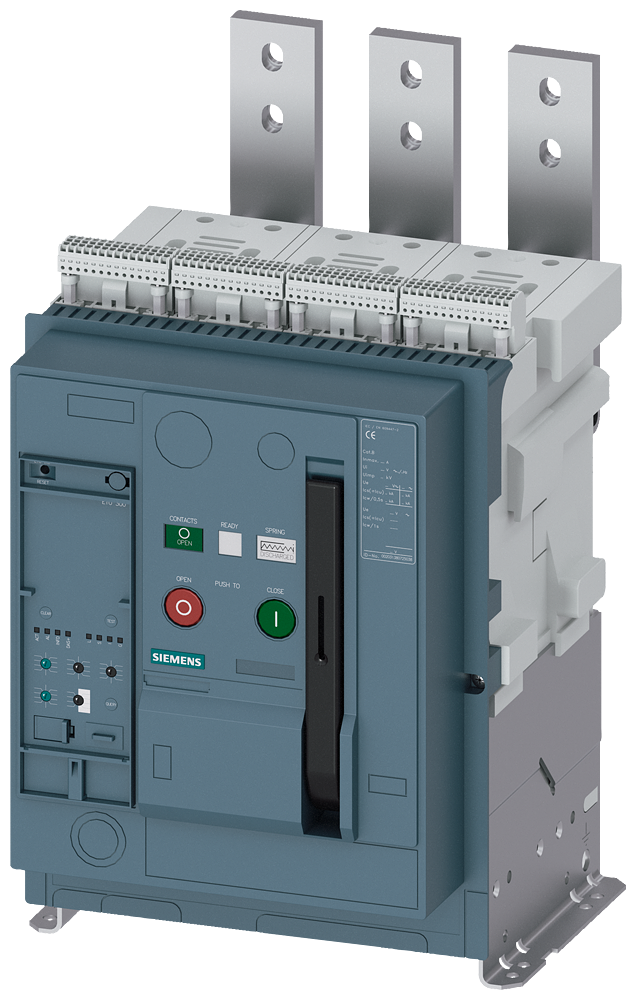

O Disjuntor de Potência de Montagem Fixa IEC 60947-2, Tamanho 1, de 3 Polos, Siemens 3WA11163AB034BL0, é um componente essencial para a proteção de instalações elétricas e equipamentos em ambientes de automação industrial.
Este dispositivo de proteção de circuito oferece funcionalidades avançadas para garantir a segurança operacional e a integridade de sistemas em diversas aplicações industriais,
atuando como um elemento crucial na salvaguarda contra sobrecorrentes e curtos-circuitos, promovendo a continuidade e a eficiência dos processos.
DETALHES TÉCNICOS
- Tipo de Produto: Disjuntor de Potência de Montagem Fixa
- Modelo: 3WA11163AB034BL0
- Fabricante: Siemens
- Norma de Referência: IEC 60947-2
- Tamanho: 1
- Número de Polos: 3
- Corrente Nominal (In): 1.600 A
- Tensão Nominal de Operação (Ue): Até 690 V CA
- Tensão Nominal de Isolamento (Ui): 1.000 V
- Tensão Nominal de Suporte de Impulso (Uimp): 8 kV
- Capacidade de Interrupção de Curto-Circuito (Icu) a 400 V: 66 kA
- Capacidade de Interrupção de Curto-Circuito (Icu) a 690 V: 55 kA
- Liberação/Unidade de Disparo: Eletrônica, com funções de proteção contra sobrecarga de longo tempo (LI) e curto-circuito instantâneo (I)
- Faixa de Ajuste de Sobrecarga (Ir): 0,4 a 1,0 x In
- Tempo de Atraso de Sobrecarga (tr): Ajustável
- Temperatura Ambiente de Operação: -25 °C a +70 °C
- Método de Montagem: Fixa
- Material da Caixa: Plástico termoendurecido de alta resistência, UL-V0 antichama e halogênio-free
- Grau de Proteção (IP): IP20 (terminais)
- Conectividade: Terminais para barramentos ou cabos, compatíveis com ampla gama de bitolas
- Vida Elétrica: Mínimo de 6.000 operações a plena carga
- Vida Mecânica: Mínimo de 12.000 operações
- Potência Dissipada por Polo a In: 38 kW (51,67 CV)
- Dimensões (AxLxP): 295 mm x 210 mm x 120 mm (aproximadas)
- Peso: 8,5 kg (aproximado)
- Certificações: CE, UL, CSA, KEMA, CCC
APLICAÇÕES E SETORES
- Aplicações: Proteção de alimentadores principais, motores de grande porte, transformadores, painéis de distribuição, sistemas de energia renovável, geradores, e outras cargas industriais de alta demanda.
- Linhas de produção: Proteção de máquinas e equipamentos em processos de manufatura automatizados, garantindo a continuidade da produção.
- Infraestruturas elétricas: Integração em subestações industriais e centros de controle de motores (CCMs) para distribuição e proteção de circuitos.
- Setores: Metalurgia, mineração, cimento, papel e celulose, petroquímico, automotivo, químico, óleo e gás, energia (geração e distribuição), indústria naval.
Aviso: Gerado por IA.
EAN :
