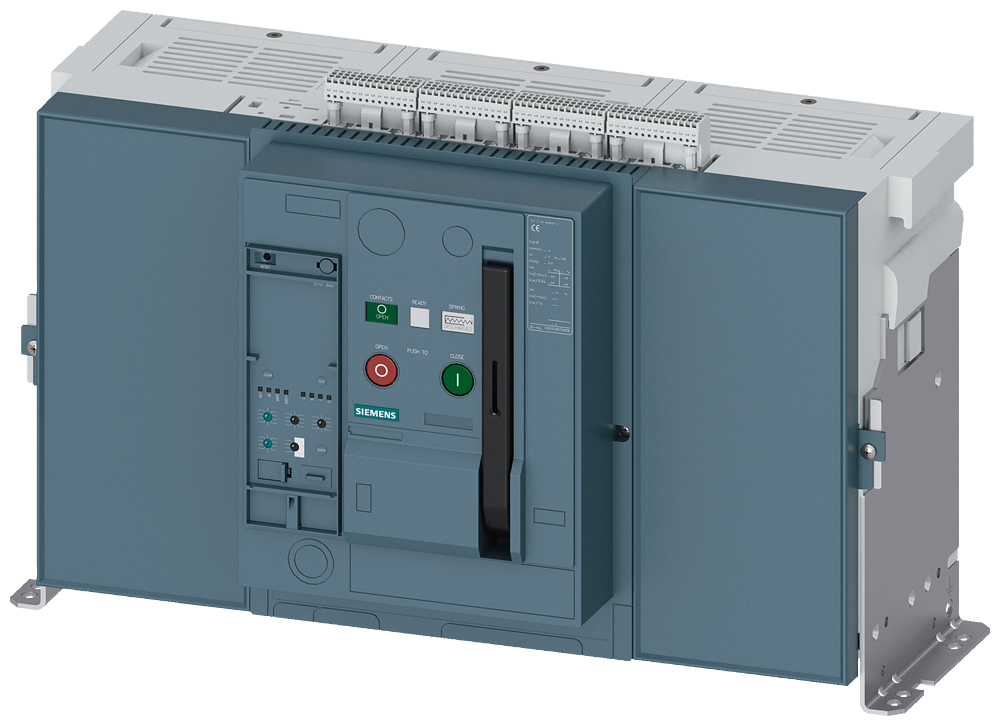

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13505AB020AA0-ZS07 SIEMENS

O Disjuntor de Potência de Montagem Fixa Siemens 3WA13505AB020AA0-ZS07 é um componente essencial para a proteção e controle de circuitos elétricos em ambientes de automação industrial, atuando como um dispositivo de segurança robusto contra sobrecargas e curtos-circuitos. Sua conformidade com a norma IEC 60947-2 assegura desempenho confiável e integração em sistemas de distribuição de baixa tensão.

DETALHES TÉCNICOS

• Modelo: 3WA13505AB020AA0-ZS07
• Tipo: Disjuntor de Potência de Montagem Fixa
• Padrão: IEC 60947-2
• Tensão operacional nominal Ue: CA 400 V - 690 V
• Corrente operacional nominal Ie: 500 A
• Tensão de isolamento UI: 1000 V
• Frequência operacional nominal: 50 Hz / 60 Hz
• Número de polos: 3
• Capacidade de interrupção de curto-circuito (Icu): 55 kA a 400 V, 50 kA a 690 V
• Unidade de disparo: Eletrônica, com proteção contra sobrecarga, curto-circuito instantâneo e seletivo
• Faixa de ajuste de sobrecarga: 0,4 a 1,0 x Ie
• Temperatura ambiente de operação: -20 °C a +70 °C
• Grau de proteção: IP20 (terminais)
• Dimensões (AxLxP): Aproximadamente 280 mm x 140 mm x 110 mm
• Peso: Aproximadamente 12 kg
• Conexão: Terminais de parafuso para barramento ou cabos
• Material da carcaça: Termoplástico resistente a chamas, alta rigidez dielétrica
• Opcionais (código ZS07): Inclui funções de comunicação e monitoramento de energia

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, painéis de distribuição, grandes motores (até 250 kW ou 340 CV), transformadores e geradores
• Infraestrutura industrial: Proteção de sistemas de energia em data centers, edifícios comerciais e aeroportos
• Setores: Manufatura, energia eólica, energia solar, mineração, petroquímica, saneamento, indústria naval
