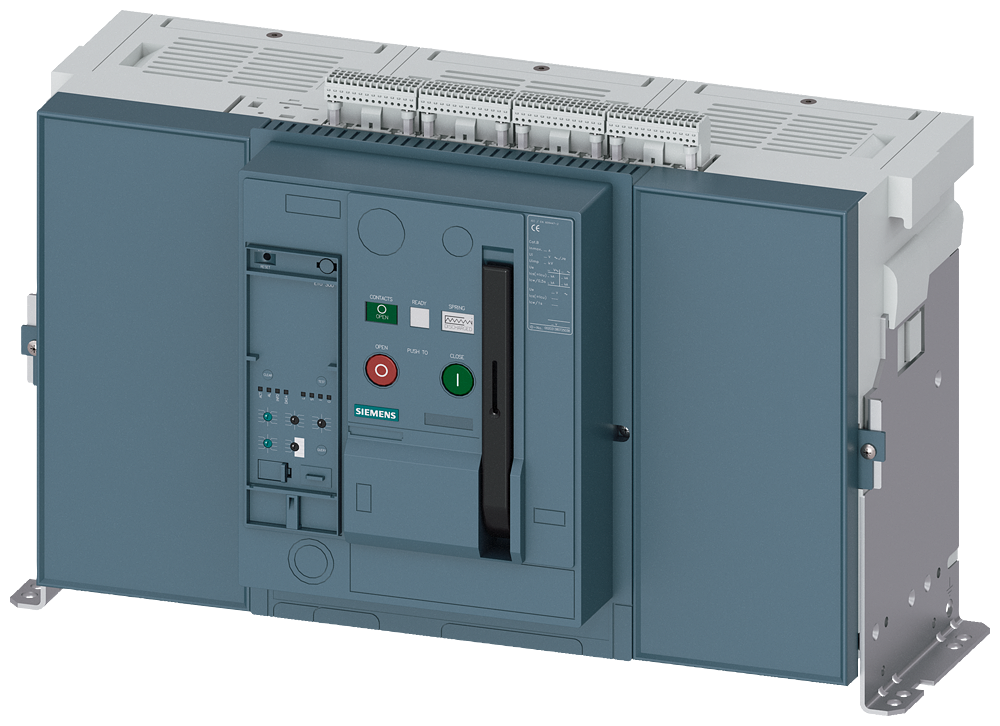

DISJUNTOR DE POTÊNCIA DE MONTAGEM FIXA IEC 60947-2 TAMANHO DA ESTRUTURA 3 3WA13505AB020AA0 SIEMENS

O Disjuntor de Potência IEC 60947-2 da Siemens, modelo 3WA13505AB020AA0, é projetado para proteção de circuitos elétricos em aplicações industriais, garantindo segurança e continuidade operacional em sistemas de média e alta potência. Este dispositivo é fundamental para a gestão robusta e confiável de redes elétricas industriais.

DETALHES TÉCNICOS

• Modelo: 3WA13505AB020AA0
• Tipo: Disjuntor de Potência de Montagem Fixa
• Norma: IEC 60947-2
• Tamanho da Estrutura: Tamanho 3
• Corrente Nominal: 2500 A
• Tensão Nominal de Operação Ue (AC): 690 V
• Tensão Nominal de Isolamento Ui: 1000 V
• Tensão Nominal de Impulso Suportável Uimp: 12 kV
• Capacidade de Interrupção de Curto-Circuito Icu: 65 kA a 400 V, 50 kA a 690 V
• Número de Polos: 3
• Frequência de Operação: 50/60 Hz
• Mecanismo de Operação: Elétrico com motor AC/DC, 24 V
• Unidade de Disparo: Eletrônica, com proteção contra sobrecarga, curto-circuito (instantâneo e de tempo definido)
• Acessórios Opcionais: Contatos auxiliares, bobinas de abertura/fecho, indicadores de posição
• Temperatura de Operação: -25 °C a +70 °C
• Potência de Operação Típica: Para corrente de 2500 A em 400 V, aproximadamente 1732 kW (2355 CV)

APLICAÇÕES E SETORES

• Aplicações: Proteção de alimentadores principais, barramentos, transformadores de grande porte e motores industriais de alta potência
• Painéis de Distribuição: Integração em quadros de distribuição de baixa tensão e centros de controle de motores (CCMs)
• Proteção de Geradores: Salvaguarda de grupos geradores e sistemas de co-geração
• Setores: Geração e Distribuição de Energia, Petroquímico, Mineração, Siderurgia, Indústria Naval, Infraestrutura de Data Centers
