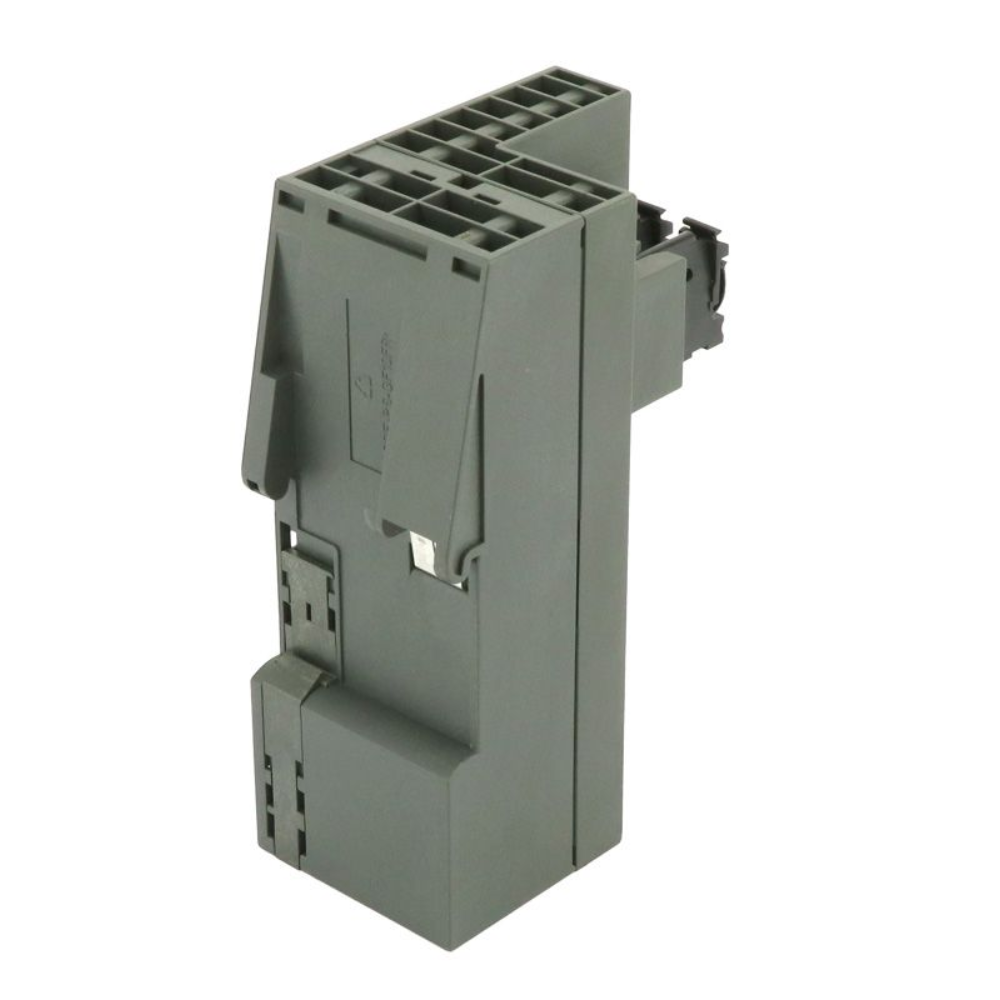

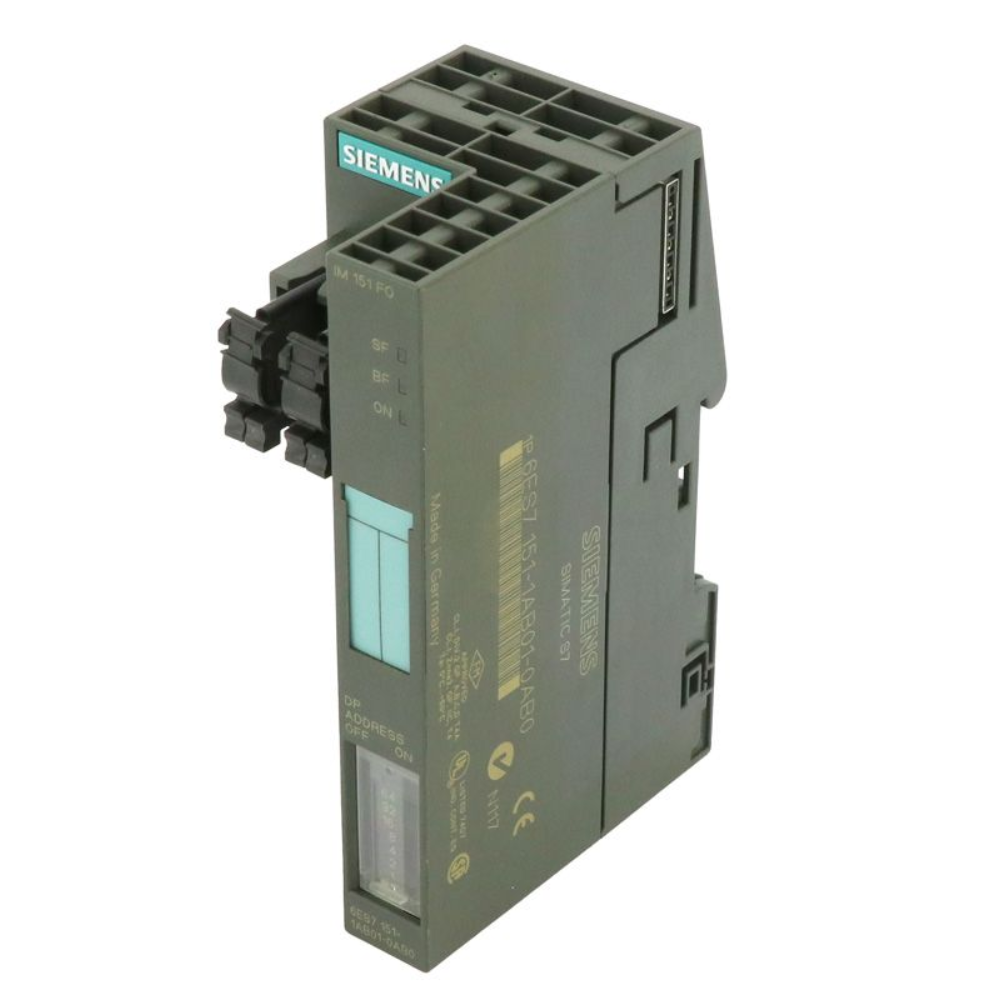

O Módulo de Interface IM151-1 de Alta Funcionalidade é um componente essencial para sistemas de automação industrial baseado na plataforma ET200S da Siemens. Este módulo atua como a interface de comunicação principal entre o barramento de campo PROFINET I/O e os módulos eletrônicos de E/S descentralizados, garantindo a conectividade e o controle preciso em processos industriais.

DETALHES TÉCNICOS

• Modelo: IM151-1 High Feature
• Part Number: 6ES7151-1BA01-0AB0
• Marca: Siemens
• Tipo de comunicação: PROFINET I/O
• Portas de comunicação: 2 x RJ45 (Integrado SWITCH Ethernet de 2 portas)
• Funções de diagnóstico: Extensivo diagnóstico de módulo e canal, diagnóstico de rede via PROFINET
• Funções de alarme: Alarme de processo, alarme de diagnóstico, alarme de hardware
• Capacidade de módulos de E/S suportados: Até 63 módulos de E/S e funções especiais (ex: módulos de potência, módulos tecnológicos)
• Taxa de transmissão de dados: 100 Mbit/s Full Duplex
• Consumo de corrente: Típico 200 mA a 24 V CC
• Tensão de alimentação: 24 V CC (faixa permitida 20,4 V a 28,8 V)
• Classe de proteção: IP20
• Temperatura de operação: 0 °C a +60 °C
• Dimensões (LxAxP): 40 mm x 119,5 mm x 75 mm
• Peso: Aproximadamente 170 g
• Recursos adicionais: Suporte a substituição de módulo em operação (Hot Swapping)

APLICAÇÕES E SETORES

• Aplicações: Controle distribuído, aquisição de dados, automação de máquinas, sistemas de transporte e logística
• Integração em: Linhas de montagem, controle de processos complexos, sistemas de monitoramento e supervisão (SCADA)
• Setores: automotivo, embalagens, bebidas e alimentos, farmacêutico, químico e petroquímico, manufatura discreta, energia
