DESCRIÇÃO COMPLETA

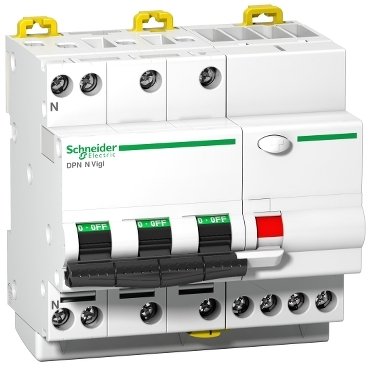

O DISJUNTOR DIFERENCIAL RESIDUAL DPNN VIGI A9D33710 é um componente vital na segurança de instalações elétricas, combinando a proteção contra sobrecorrentes (curto-circuito e sobrecarga) com a proteção de pessoas contra choques elétricos causados por correntes de fuga à terra. Este modelo DPNN (Dois Polos Protegidos + Neutro) é ideal para circuitos monofásicos, garantindo a rápida interrupção do fornecimento em caso de desequilíbrio, cumprindo as normas de segurança NBR 5410.

DETALHES TÉCNICOS

• Corrente Nominal (In): 10 A.
• Configuração: DPNN (Dois Polos Protegidos e Neutro).
• Sensibilidade Residual (IΔn): 30 mA (Alta sensibilidade para proteção de usuários).
• Tensão de Operação Nominal (Ue): 230 V AC.
• Capacidade de Interrupção em Curto-Circuito (Icn): 6 kA.
• Curva de Disparo: Curva C (Disparo magnético entre 5 e 10 vezes a corrente nominal).
• Tipo de Proteção Diferencial: Tipo AC (Adequado para detecção de correntes de fuga sinusoidais alternadas).

APLICAÇÕES E SETORES

• Instalações Residenciais: Proteção essencial em circuitos que alimentam áreas molhadas (banheiros, cozinhas, áreas de serviço).
• Circuitos de Tomadas: Utilizado em circuitos de uso geral e específico onde a proteção pessoal é mandatória.
• Comércio e Escritórios: Aplicações em quadros de distribuição para garantir a segurança dos equipamentos e ocupantes.
• Integração em Painéis: Compatível com trilho DIN, facilitando a instalação em quadros de distribuição modulares.
