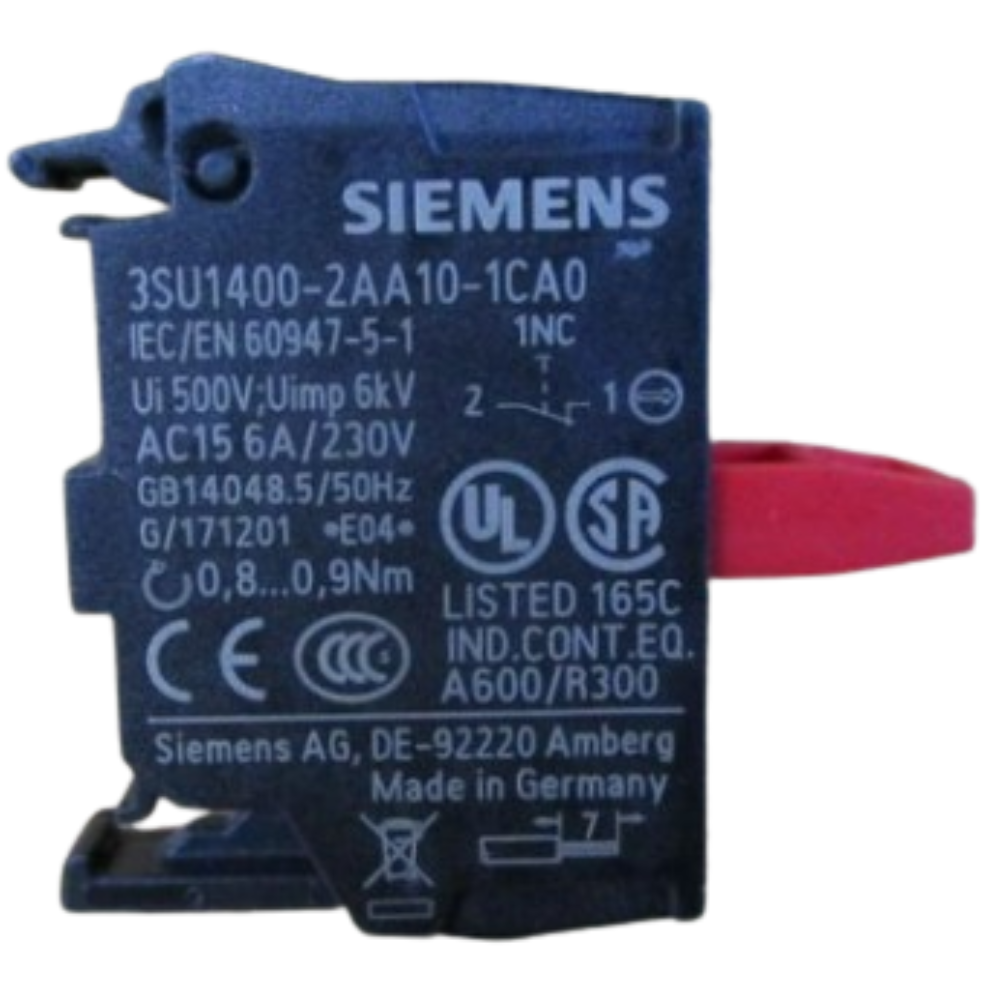

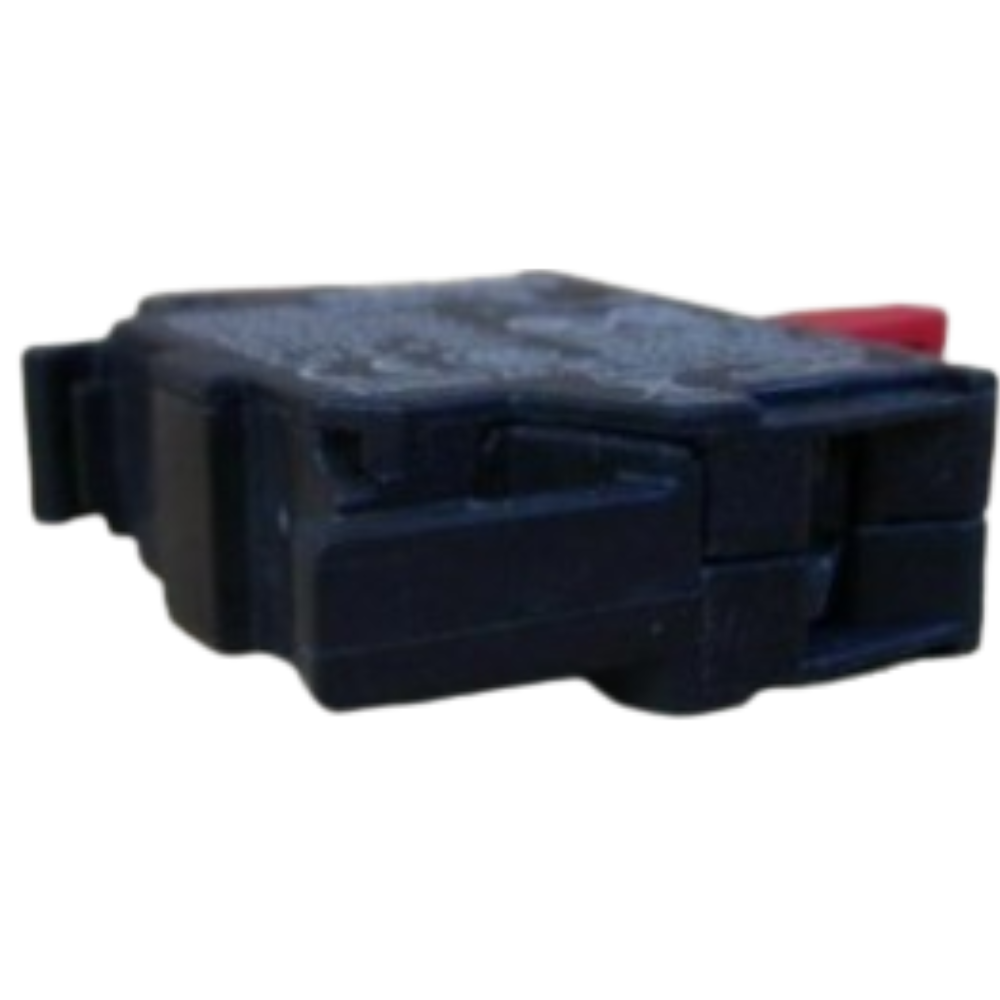

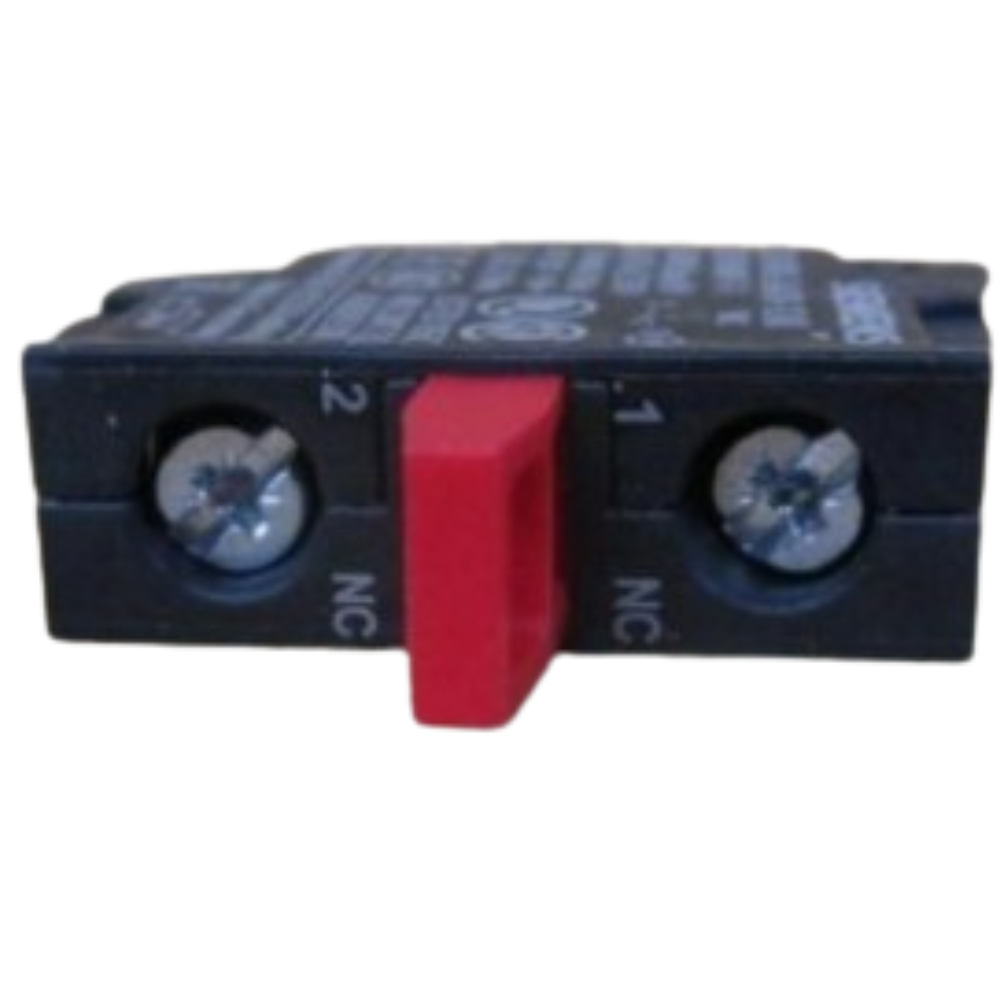

O Módulo de Contato 1NF Siemens 3SU14002AA101CA0 é um componente essencial para a montagem em base em sistemas de automação industrial, projetado para sinalização elétrica confiável em circuitos de comando. Sua função principal é a interrupção de circuitos, garantindo segurança e precisão nas operações.

DETALHES TÉCNICOS

• Tipo de Contato: 1NF (1 Normalmente Fechado)
• Modelo: SIRIUS ACT
• Série: 3SU1
• Conexão: Terminador de braçadeira (parafuso)
• Número de terminais: 2 terminais
• Tensão Nominal de Isolação (Ui): 500 V (CA/CC)
• Corrente Nominal de Operação (Ie) em AC-15:
  • 6 A a 24 V
  • 6 A a 230 V
  • 3 A a 400 V
  • 1,5 A a 500 V
• Corrente Nominal de Operação (Ie) em DC-13:
  • 10 A a 24 V
  • 1,2 A a 125 V
  • 0,6 A a 250 V
• Resistência de Contato: Menor que 10 mΩ
• Durabilidade Mecânica: 10 milhões de ciclos de operação
• Durabilidade Elétrica: 3 milhões de ciclos de operação (AC-15, 230V, 6A)
• Temperatura de Operação: -25 °C a +70 °C
• Grau de Proteção (IP): IP20 (terminais)
• Material da carcaça: Plástico de alta resistência
• Dimensões (A x L x P): 33,2 mm x 9,8 mm x 27,7 mm
• Peso: Aproximadamente 12 g
• Certificações: UL, CSA, CE, CCC

APLICAÇÕES E SETORES

• Aplicações: Circuitos de parada de emergência, sinalização de status (ligado/desligado), controle de motores, monitoramento de processos, sistemas de segurança de máquinas, painéis de controle.
• Linhas de produção: Intertravamento de segurança, controle de fluxo, monitoramento de posição.
• Setores: Manufatura, embalagem, automotivo, mineração, energia, tratamento de água, ferramentas e máquinas, processos químicos.
