DESCRIÇÃO COMPLETA

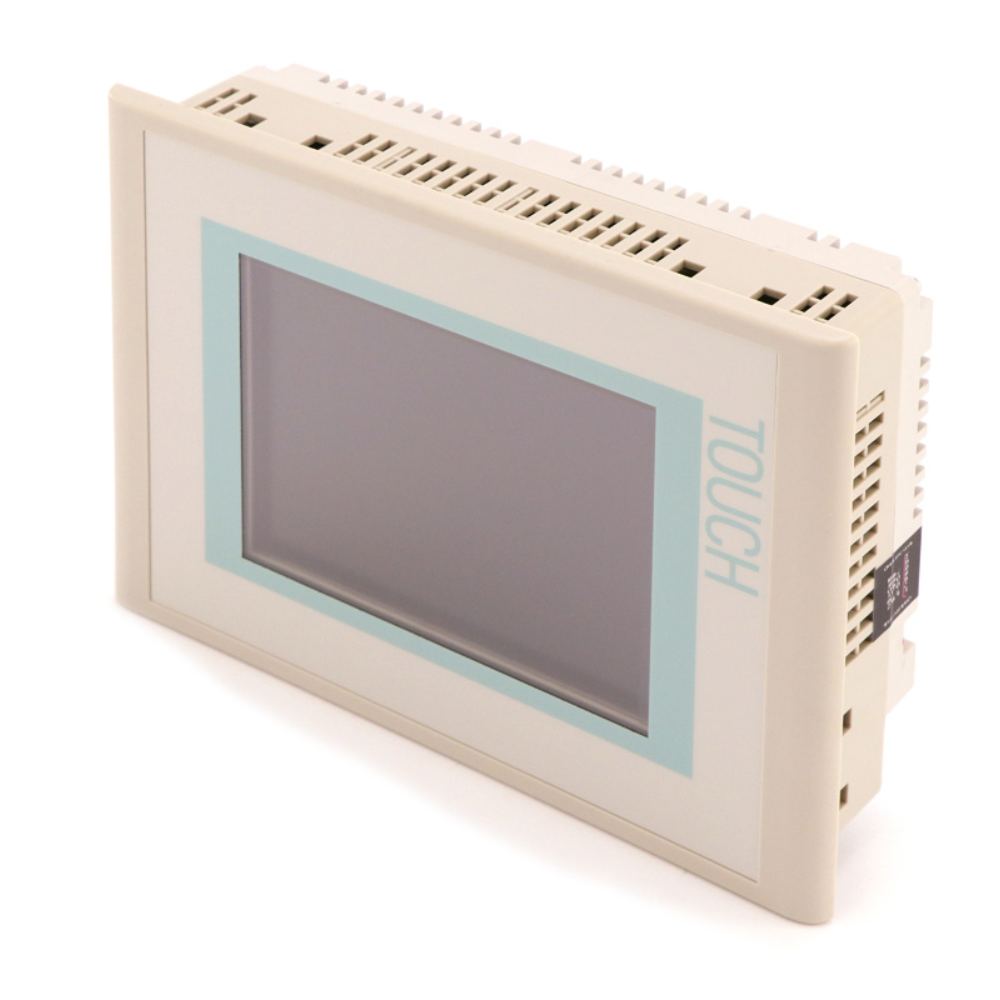

O painel de operação SIMATIC TP 177B 6" PN/DP, da Siemens, modelo 6AV66420BA011AX1, é um terminal de operador gráfico projetado para otimizar a interface homem-máquina (IHM) em sistemas de automação industrial. Este dispositivo integra uma tela STN colorida de 6 polegadas, oferecendo uma resolução de 320 x 240 pixels e capacidade de exibição de 256 cores, proporcionando clareza visual para monitoramento de processos e apresentação de dados operacionais. A funcionalidade do equipamento abrange controle e visualização de máquinas e processos em tempo real, sendo particularmente adequado para aplicações em linhas de produção, sistemas de empacotamento e equipamentos de manuseio de materiais, onde a necessidade de feedback visual e interação rápida é essencial para a eficiência operacional. A conectividade é robusta, suportando os protocolos de comunicação MPI (Multi Point Interface) e PROFIBUS-DP (Decentralised Peripherals), essenciais para a integração em arquiteturas de rede complexas típicas da automação industrial moderna. Este terminal possui uma interface Ethernet PROFINET (PN), compatível com redes 10/100 Mbit/s, e uma interface PROFIBUS-DP/MPI, permitindo flexibilidade na conexão com controladores lógicos programáveis (CLP) da série SIMATIC S7 e outros dispositivos compatíveis. A alimentação opera em 24 V DC, com uma faixa de tensão permitida de 19,2 V a 28,8 V, e o consumo de corrente é de aproximadamente 0,4 A, implicando em uma potência de aproximadamente 9,6 W, equivalente a 0,0096 kW ou 0,0130 CV. Sua construção é projetada para suportar ambientes industriais, com uma faixa de temperatura operacional de 0°C a 50°C e grau de proteção IP65 na face frontal, assegurando resistência contra poeira e jatos de água. A manutenção é simplificada pela sua robustez e arquitetura de software WinCC flexible 2005 SP1 Compact ou superior, facilitando a configuração e o desenvolvimento de aplicações IHM.

As aplicações do SIMATIC TP 177B 6" PN/DP são vastas, abrangendo desde a visualização de alarmes e mensagens de status até o controle direto de variáveis de processo e ajuste de parâmetros de máquina. Ele é amplamente utilizado em indústrias de manufatura, automotiva, alimentícia e de bebidas, e em setores que demandam monitoramento contínuo e interação simplificada com sistemas automatizados. A integração com sistemas de supervisão e aquisição de dados (SCADA) é natural, permitindo a consolidação de informações operacionais em um único ponto de visualização. O invólucro do dispositivo é feito de material plástico resistente, garantindo durabilidade e um peso líquido de aproximadamente 0,9 kg, o que facilita a montagem em painéis e consoles de operação. Este terminal de operador cumpre as normas e certificações industriais relevantes, como CE, UL/cUL, FM e ATEX, atestando sua conformidade com rigorosos padrões de segurança e desempenho para uso em ambientes industriais específicos, inclusive em áreas classificadas para atmosferas potencialmente explosivas (dependendo da certificação específica do modelo). A memória de projeto é de 2 MB, com uma memória RAM de 2 MB para dados de usuário, suportando projetos complexos e uma quantidade significativa de telas e objetos gráficos. A interface USB permite a conexão de periféricos como teclados e mouses, ou a transferência de projetos e dados. A combinação de conectividade PROFIBUS-DP/MPI e PROFINET, juntamente com sua tela colorida e capacidade de processamento, posiciona o SIMATIC TP 177B 6" PN/DP como uma solução eficaz para a melhoria da eficiência e da produção em um cenário de automação industrial cada vez mais exigente.
