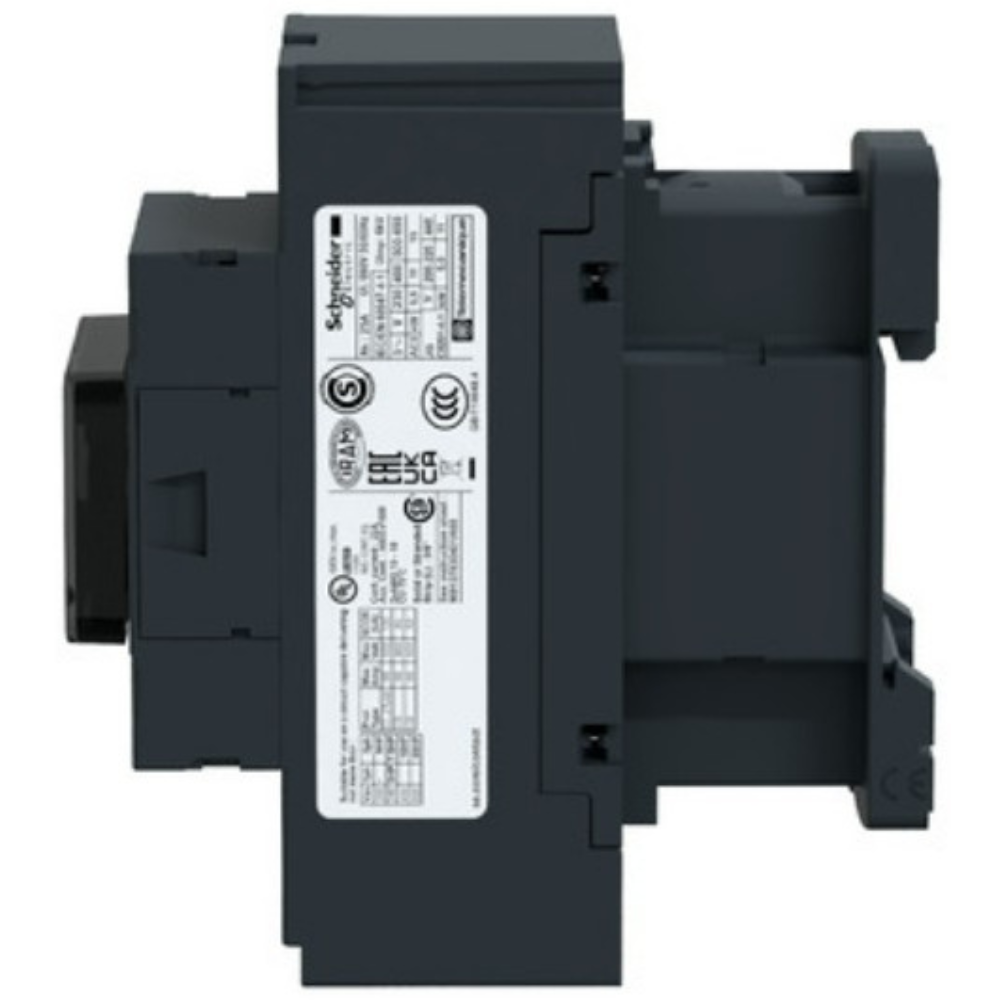

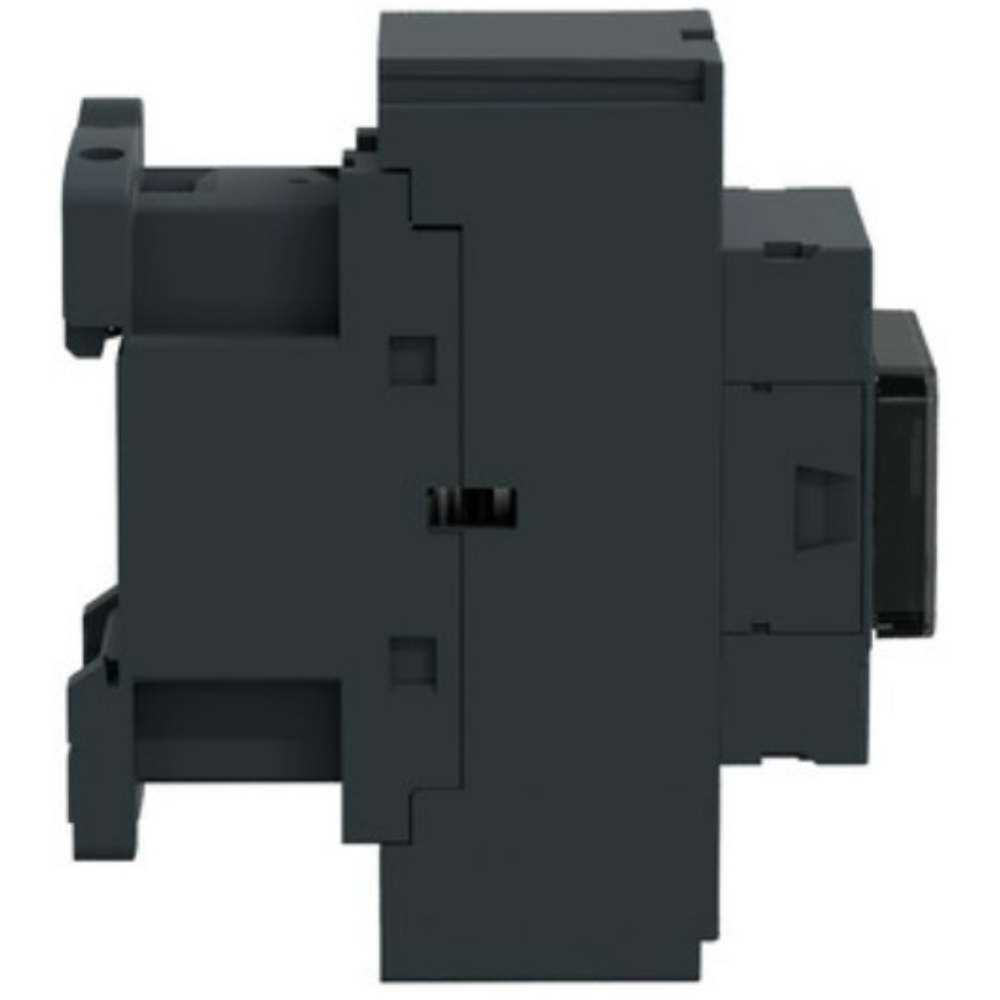

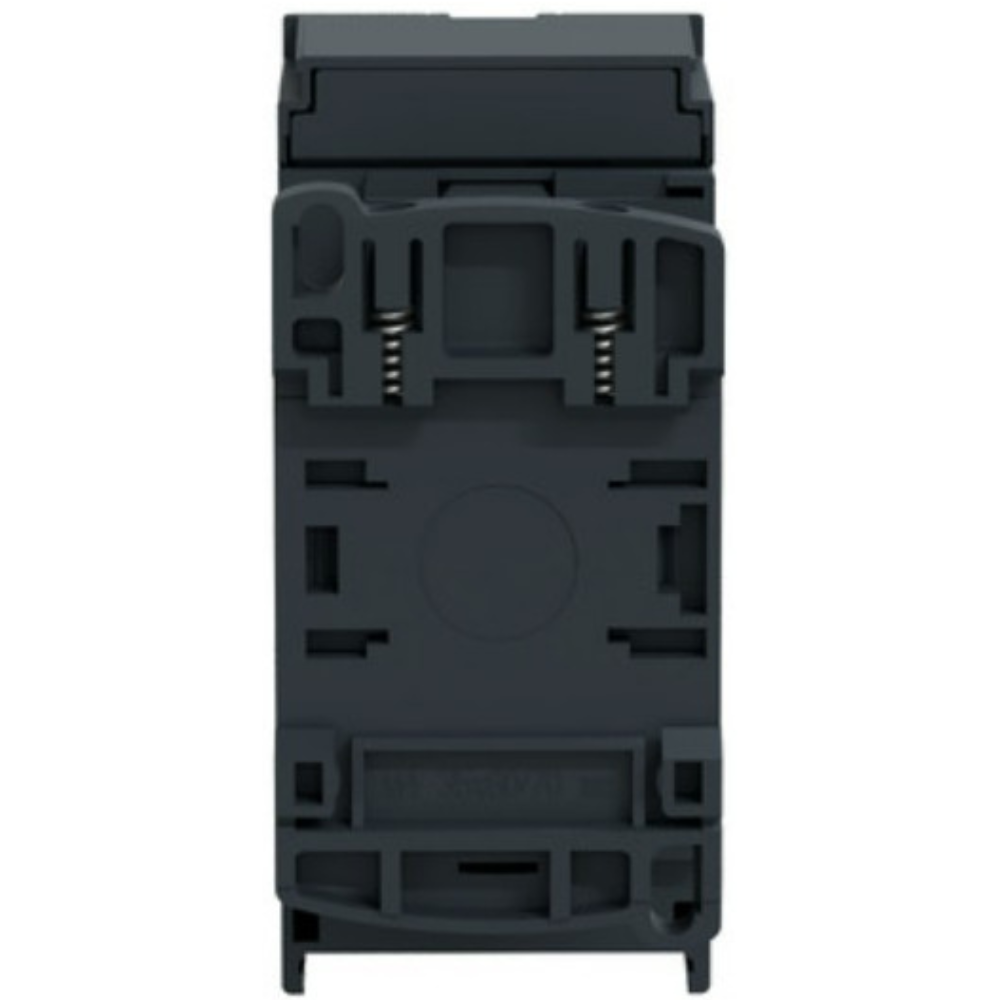

O Contator Tripolar TeSys D da Schneider Electric serve para o acionamento e controle de circuitos de potência em ambientes industriais, otimizando a performance e a segurança de diversas aplicações através de sua robustez e design de mola.

DETALHES TÉCNICOS

• Modelo: LC1D323BL
• Tipo de Produto: Contator
• Configuração de Polos: 3P (Tripolar)
• Corrente Nominal de Operação (AC-3): 32 A a <= 440 V CA
• Corrente Nominal de Operação (AC-1): 50 A a <= 600 V CA
• Tensão Nominal de Isolamento: 600 V para circuitos de sinalização, 690 V para circuitos de potência
• Potência Nominal do Motor (AC-3):
  • 7,5 kW (10,20 CV) a 220...230 V CA 50/60 Hz
  • 15 kW (20,40 CV) a 380...400 V CA 50/60 Hz
  • 15 kW (20,40 CV) a 415...440 V CA 50/60 Hz
  • 18,5 kW (25,16 CV) a 500 V CA 50/60 Hz
  • 18,5 kW (25,16 CV) a 660...690 V CA 50/60 Hz
• Contatos Auxiliares: 1NA (Normalmente Aberto) + 1NF (Normalmente Fechado)
• Tipo de Conexão: Terminais de mola
• Sinalização Local: Indicador LED para status (ligado/desligado)
• Durabilidade Mecânica: 15 milhões de ciclos
• Durabilidade Elétrica: 1,6 milhões de ciclos (AC-3)
• Temperatura de Operação: -25°C a +60°C
• Padrões e Certificações: IEC 60947, UL 508, CSA C22,2 No 14
• Grau de Proteção (IP): IP20
• Peso do produto: 0,42 kg

APLICAÇÕES E SETORES

• Aplicações:
  • Partida e comando de motores elétricos
  • Comando de aquecedores e cargas resistivas
  • Gerenciamento de iluminação industrial
  • Automação de máquinas-ferramenta
  • Sistemas de ventilação e refrigeração
• Setores:
  • Automação industrial geral
  • Fabricação de máquinas e equipamentos
  • Processos químicos e petroquímicos
  • Tratamento de água e efluentes
  • Energia (centrais elétricas, subestações)
  • Indústria de embalagens
  • Manufatura
