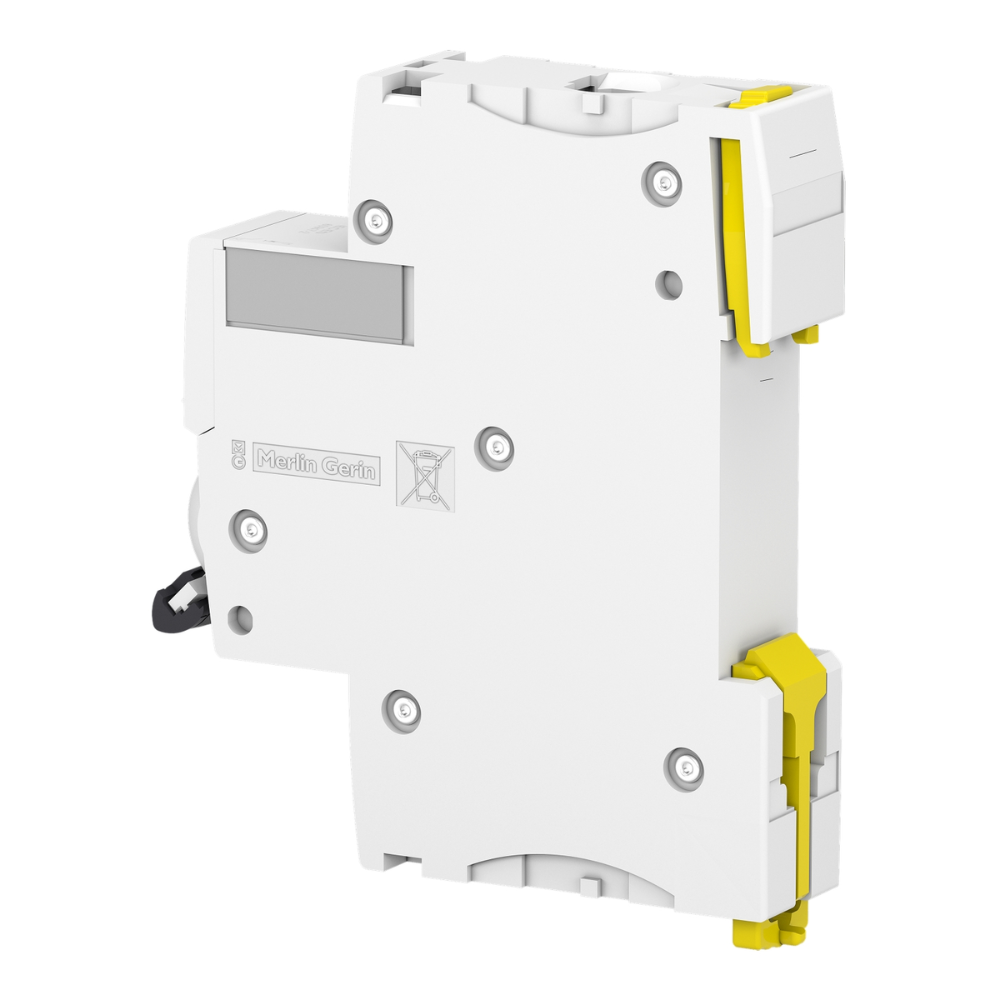

O Disjuntor Mini Monopolar Acti9 iC60N, modelo A9F74103BR da Schneider Electric, é um dispositivo de proteção elétrica essencial em sistemas de automação industrial. Projetado para garantir a segurança de circuitos elétricos contra sobrecargas e curtos-circuitos, ele otimiza a disponibilidade da instalação e a continuidade operacional em diversos ambientes industriais.

DETALHES TÉCNICOS

• Tipo de produto: Disjuntor miniatura (MCB)
• Gama de produto: Acti9 iC60N
• Modelo: A9F74103BR
• Marca: Schneider Electric
• Designação abreviada do dispositivo: iC60N
• Número de polos: 1P (Monopolar)
• Número de polos protegidos: 1
• Corrente nominal (In): 3 A
• Tecnologia da unidade de disparo: Termomagnético
• Curva de disparo: C (disparo entre 5 e 10 vezes a corrente nominal)
• Tensão nominal de operação (Ue): 230 V CA 50/60 Hz de acordo com IEC 60898-1; 230/400 V CA 50/60 Hz de acordo com IEC 60947-2
• Capacidade de interrupção nominal (Icu): 10 kA a 230 V CA 50/60 Hz de acordo com IEC 60947-2; 6000 A a 230 V CA 50/60 Hz de acordo com EN 60898-1
• Frequência da rede: 50/60 Hz
• Durabilidade elétrica: 10000 ciclos
• Durabilidade mecânica: 20000 ciclos
• Modo de montagem: Clip-on
• Suporte de montagem: Calha DIN
• Conexões: Bornes de túnel para cabos de 1 a 25 mm² flexíveis; Bornes de túnel para cabos de 1,5 a 35 mm² rígidos
• Torque de aperto: 3,5 N.m
• Grau de proteção (IP): IP20 (terminal), IP40 (instalação modular) de acordo com IEC 60529
• Temperatura ambiente de operação: -35 a 70 °C
• Temperatura ambiente de armazenamento: -40 a 70 °C
• Dimensões (AxLxP): 85 x 18 x 78,5 mm
• Peso do produto: 0,125 kg
• Padrões e Normas: IEC 60898-1, IEC 60947-2, EN 60898-1
• Certificações: VDE, EAC, CCC, KEMA, SEMKO, IMQ, RCM

APLICAÇÕES E SETORES

• Proteção de circuitos: sobrecarga e curto-circuito em redes de baixa tensão.
• Aplicações residenciais: instalações elétricas domésticas.
• Aplicações comerciais: escritórios, lojas e edifícios comerciais.
• Aplicações industriais: proteção de máquinas, equipamentos e painéis de controle em ambientes fabris.
• Sistemas de automação: proteção de CLP, sensores e atuadores.
• Setores: construção civil, energia, manufatura, infraestrutura.
