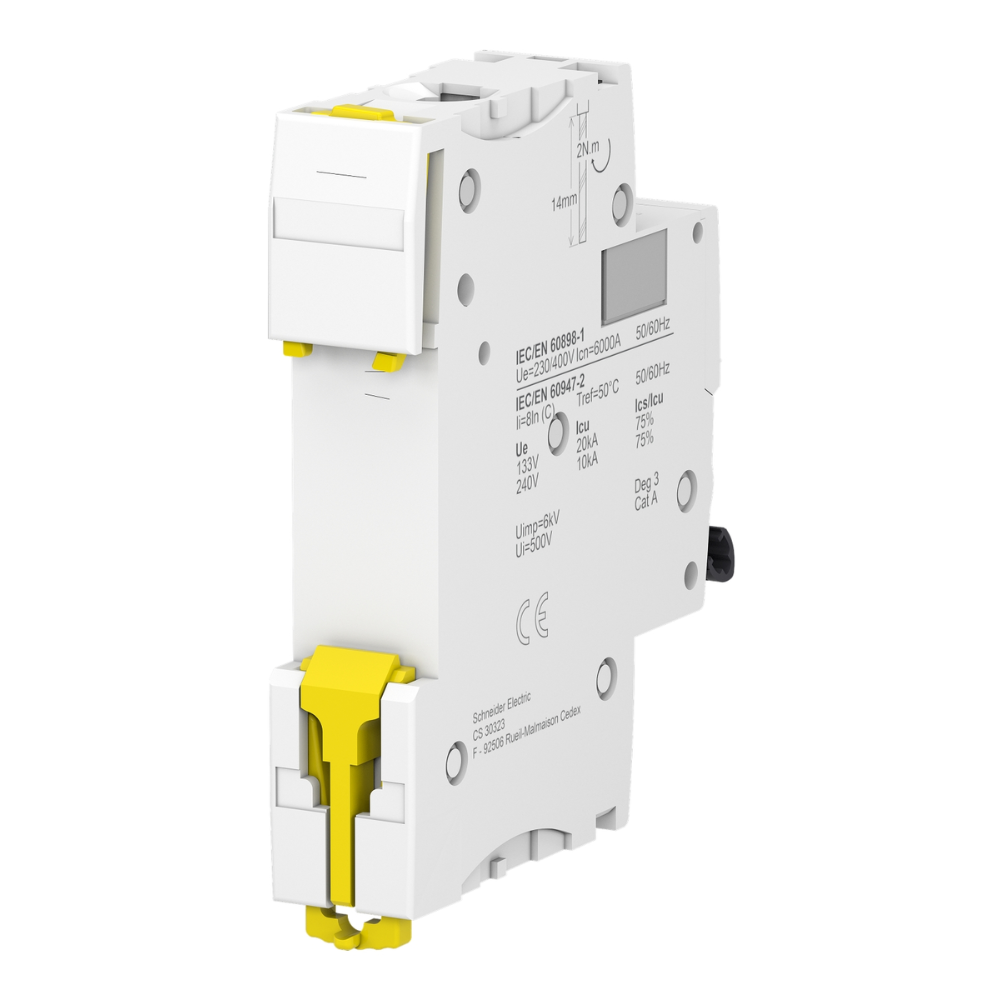

O Disjuntor Mini Monopolar Acti9 iC60N Curva B 16A 230V é um dispositivo de proteção de circuito para sistemas elétricos de baixa tensão, essencial para a segurança e confiabilidade em instalações de automação industrial e predial. Sua função principal é proteger equipamentos e fiação contra sobrecargas e curtos-circuitos, garantindo a interrupção segura da corrente elétrica.

DETALHES TÉCNICOS

• Modelo: Acti9 iC60N
• Tipo: Disjuntor Miniatura (MCB) Monopolar
• Referência: A9F73116BR
• Fabricante: Schneider Electric
• Corrente Nominal (In): 16 A
• Tensão Nominal (Ue): 230 V CA
• Capacidade de Interrupção (Icn): 6 kA a 230 V CA (conforme IEC/EN 60898-1)
• Curva de Disparo: Curva B (disparo entre 3 a 5 vezes a corrente nominal, ideal para proteção de circuitos com cargas resistivas e grandes comprimentos de cabo)
• Número de Polos: 1P
• Frequência Operacional: 50/60 Hz
• Montagem: Trilho DIN
• Grau de Proteção: IP20 (terminais), IP40 (compartimento modular)
• Temperatura de Operação: -35 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Durabilidade Elétrica: 10.000 ciclos
• Durabilidade Mecânica: 20.000 ciclos
• Conexão: Terminais tipo túnel para cabos de até 25 mm² (rígido) ou 16 mm² (flexível)
• Torque de Aperto: 2,5 Nm
• Dimensões (A x L x P): 85 x 18 x 78,5 mm
• Certificações: IEC/EN 60898-1, IEC/EN 60947-2 (quando aplicável)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas de uso geral, pequenos motores (carga resistiva), equipamentos de aquecimento.
• Linhas de Produção: Proteção de circuitos de controle e sinalização.
• Edificações Residenciais e Comerciais: Quadros de distribuição e painéis elétricos.
• Setores: Construção civil, indústria leve, telecomunicações, infraestrutura predial, automação predial.
