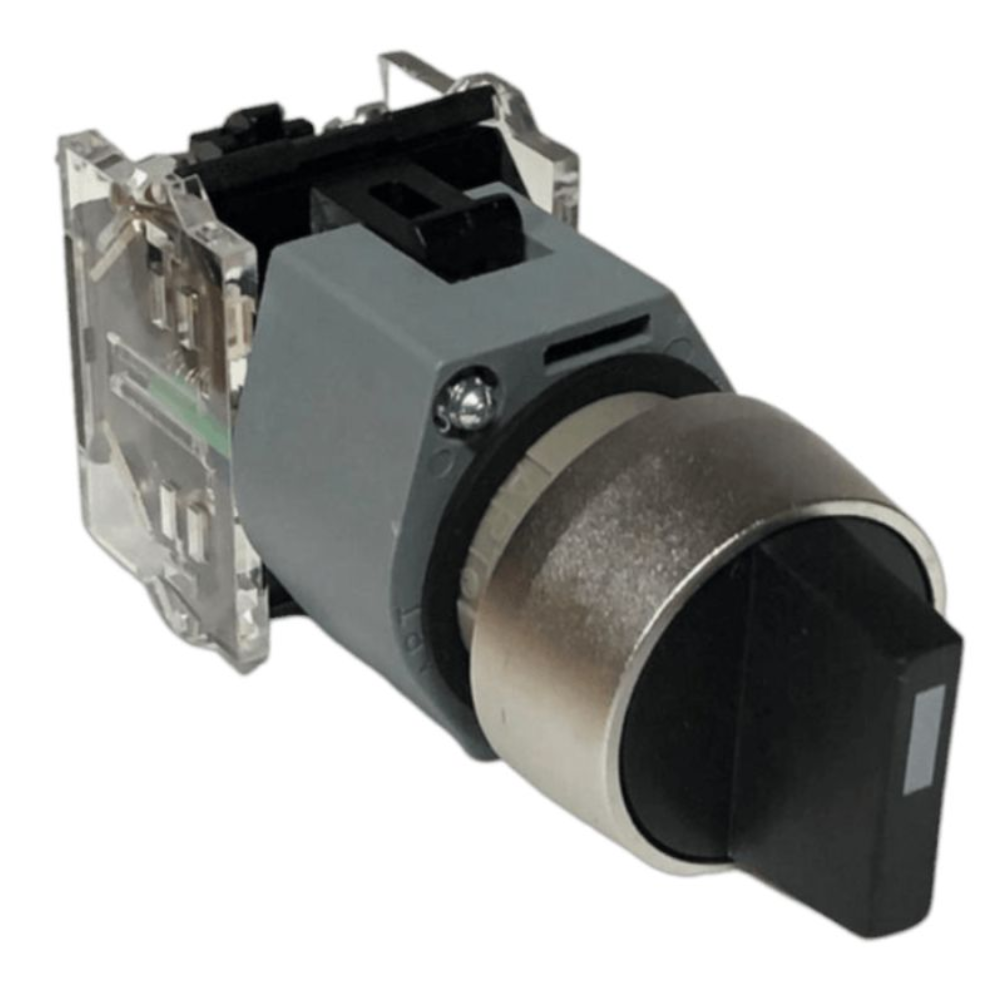

O Comutador Plástico Siemens 3SB61302AA101BA0 é um componente eletromecânico robusto, projetado para controle manual em sistemas de automação industrial. Sua função principal é a seleção de estados operacionais em painéis e máquinas, garantindo a interface homem-máquina em ambientes industriais, permitindo ativação ou desativação de funções com precisão e durabilidade.

DETALHES TÉCNICOS

• Modelo: 3SB61302AA101BA0
• Fabricante: Siemens
• Tipo de Dispositivo: Comutador plástico
• Número de Posições: 2 posições
• Tipo de Atuador: Manopla giratória
• Cor do Atuador: Preto
• Ângulo de Comutação: 90 graus
• Tipo de Retorno: Mola (mantido, com retorno por mola no acionamento) ou engate (dependendo da combinação do bloco de contato)
• Configuração de Contato: 1NA (Normalmente Aberto)
• Material da Frente: Plástico
• Diâmetro de Montagem: 22,3 mm (compatível com orifícios de 22 mm)
• Conexão Elétrica: Terminais de parafuso
• Grau de Proteção (Frontal): IP67 (proteção total contra poeira e imersão temporária em água)
• Grau de Proteção (Traseira): IP20 (proteção contra objetos sólidos maiores que 12,5 mm)
• Tensão Nominal de Isolação (Ui): 400 V AC
• Tensão Nominal de Operação (Ue): 500 V AC / 250 V DC (com blocos de contato adequados)
• Corrente Nominal de Operação (Ie): 10 A (AC-15, 230V), 6 A (DC-13, 220V) (com blocos de contato adequados)
• Temperatura Ambiente de Operação: -25 °C a +70 °C
• Vida Mecânica: 100.000 operações mínimas
• Padrões e Normas: IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14

APLICAÇÕES E SETORES

• Painéis de controle: Seleção de modos de operação (Ex: manual/automático, ligado/desligado)
• Máquinas industriais: Ativação de funções auxiliares, controle de processos
• Sistemas de segurança: Botões de reset ou seleção de estado em equipamentos de segurança
• Automação predial: Controle de sistemas de iluminação e climatização
• Setores: Manufatura, logística, embalagem, energia, tratamento de água, mineração, construção
