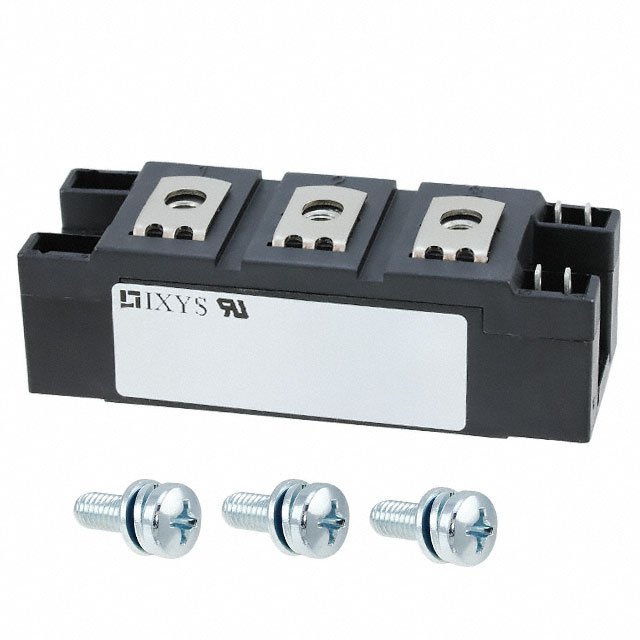

O Módulo Tiristor MCC162-16io1 da IXYS é um componente semicondutor de potência projetado para comutação e controle de alta corrente em sistemas de automação industrial. Sua robustez e capacidade de operar em altas tensões o tornam ideal para retificação e controle de motores, contribuindo para a eficiência e estabilidade de processos industriais exigentes.

DETALHES TÉCNICOS

• Modelo: MCC162-16io1
• Fabricante: IXYS
• Tipo de Componente: Módulo Tiristor (SCR)
• Configuração: Tiristor Duplo (paralelo ou série, dependendo da configuração externa)
• Tensão Repetitiva de Bloqueio (Vdrm/Vrrm): 1600 V
• Corrente Nominal Média (Id, Tav): 250 A (em Tc = 85°C)
• Corrente de Pico Não Repetitiva (Itsm): 4200 A (para 10 ms)
• Tensão de Condução Direta (Vt): 1,5 V (típica, em It = 250 A)
• Tensão de Disparo do Gate (Vgt): 1,5 V (máx.)
• Corrente de Disparo do Gate (Igt): 150 mA (máx.)
• Encapsulamento: Módulo Industrial, montagem em painel
• Resistência Térmica Junção-Caixa (Rthjc): 0,16 K/W por tiristor
• Temperatura de Operação da Junção (Tj): -40°C a +125°C
• Terminais: Pinos para soldagem ou fixação por parafuso
• Isolamento elétrico: Alta isolação entre componentes internos e base

APLICAÇÕES E SETORES

• Aplicações: retificação controlada, controle de fase para motores CA/CC, inversores de frequência, soft starters, fontes de alimentação de alta potência, aquecimento por indução, sistemas de soldagem
• Eletrônica de potência: controle de potência em sistemas industriais
• Controle de motores: regulagem de velocidade e torque em motores de grande porte
• Fontes ininterruptas de energia (UPS): módulos de retificação para baterias
• Setores: metalurgia, mineração, indústria siderúrgica, geração de energia, sistemas de transporte (locomotivas, bondes), equipamentos de solda industrial
