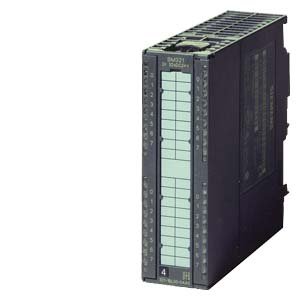

O Módulo de Entrada Digital SM 321 da Siemens é um componente crucial para a aquisição de sinais digitais em sistemas de automação industrial, garantindo a interface entre dispositivos de campo e o controlador lógico programável (CLP), otimizando a coleta de dados e a resposta do sistema com confiabilidade e precisão.

DETALHES TÉCNICOS

• Modelo: SM 321
• Número de pedido: 6ES7321-1BH02-0AA0
• Tipo de módulo: Módulo de Entrada Digital
• Número de entradas digitais: 16
• Tensão de entrada nominal: 24 V CC
• Tipo de conexão de entrada: Fonte (sink/source configurável via fiação)
• Corrente de entrada para sinal '1': Típica 7 mA
• Atraso de entrada (padrão): 3 ms (ajustável de 0,2 ms a 20 ms)
• Resistência de entrada: 3,3 kΩ
• Isolamento: Isolamento galvânico entre os canais e o barramento do backplane
• Conexão elétrica: Conector frontal de 20 polos
• Compatibilidade: SIMATIC S7-300
• Dimensões (L x A x P): 40 mm x 125 mm x 117 mm
• Peso: Aproximadamente 200 g
• Consumo de corrente do barramento do backplane: Típico 60 mA
• Resolução de entrada: 1 bit
• LEDs de indicação: Para status de entrada (verde)
• Temperatura ambiente de operação: 0 °C a 60 °C
• Certificações: CE, UL, cULus, FM, ATEX (dependendo da versão específica)

APLICAÇÕES E SETORES

• Aplicações: Leitura de estados de sensores binários (chaves fim de curso, botões, sensores de proximidade), monitoramento de status de equipamentos, interface com dispositivos de comando e sinalização em painéis de controle, detecção de falhas e alarmes.
• Linhas de produção: Automatização de processos discretos, controle de máquinas e equipamentos, sistemas de transporte e manuseio de materiais.
• Setores: Manufatura (geral), automotivo, embalagens, alimentos e bebidas, farmacêutico, tratamento de água e efluentes, energia, mineração.
