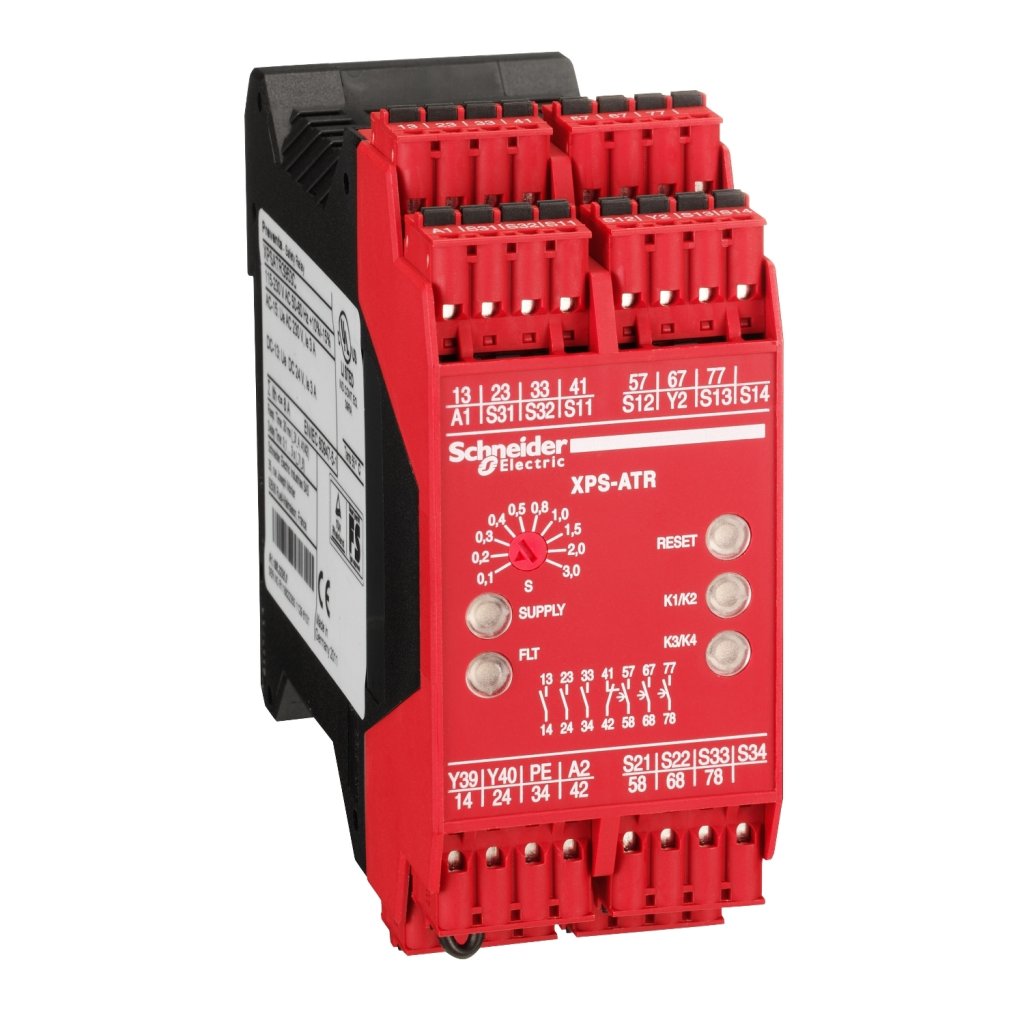

O Relé de Segurança XPSATR3953P da Schneider Electric oferece monitoramento de segurança com funcionalidade de temporização configurável, essencial para sistemas de automação industrial onde a sequenciação segura de operações é crítica. Este dispositivo garante a conformidade com normas de segurança internacionais e a proteção de operadores e equipamentos em diversas aplicações.

DETALHES TÉCNICOS

• Tipo de Produto: Relé de segurança com temporização
• Modelo: XPSATR3953P
• Tensão de Alimentação: 115 VCA (50/60 Hz) e 230 VCA (50/60 Hz), selecionável
• Consumo de Energia: 5 W
• Entradas de Segurança: 2 canais para conexão de dispositivos de segurança (parada de emergência, portas de proteção, cortinas de luz)
• Saídas de Segurança: 3 relés NA (normalmente abertos) com temporização, 1 relé NA instantâneo
• Corrente Nominal de Saída: 5 A por relé para cargas resistivas (AC-15, DC-13)
• Capacidade de Comutação: 250 VCA / 5 A ou 24 VCC / 5 A
• Faixa de Temporização: Configurável de 0,1 a 30 segundos (em 19 passos)
• Precisão da Temporização: ± 10% do valor ajustado
• Categoria de Segurança: Até Categoria 4, PLe (ISO 13849-1), SIL 3 (IEC 61508)
• Conectividade: Terminais de parafuso removíveis
• Indicação de Status: LEDs para alimentação, status de entrada e saída, e falha
• Montagem: Trilho DIN de 35 mm
• Temperatura de Operação: -10 °C a +55 °C
• Grau de Proteção: IP20 (terminais), IP40 (gabinete frontal)
• Dimensões (AxLxP): 99 mm x 45 mm x 114 mm
• Conformidade: EN/IEC 60204-1, EN/IEC 60947-5-1, EN ISO 13849-1, IEC 61508

APLICAÇÕES E SETORES

• Aplicações: Sistemas de parada de emergência, monitoramento de portas de proteção e barreiras de segurança, controle de cortinas de luz, aplicações que exigem desligamento sequencial ou atrasado de máquinas, travamento e destravamento de segurança com temporização.
• Controle de Movimento: Frenagem segura e parada controlada de grandes massas em movimento (ex: transportadores, pontes rolantes).
• Máquinas Ferramenta: Garantia de que todos os movimentos cessaram antes de permitir acesso seguro.
• Sistemas de Embalagem: Sincronização segura de operações entre diferentes módulos da linha.
• Setores: Manufatura, automotivo, embalagens, indústria alimentícia e de bebidas, farmacêutica, metalurgia, robótica, máquinas ferramenta.
