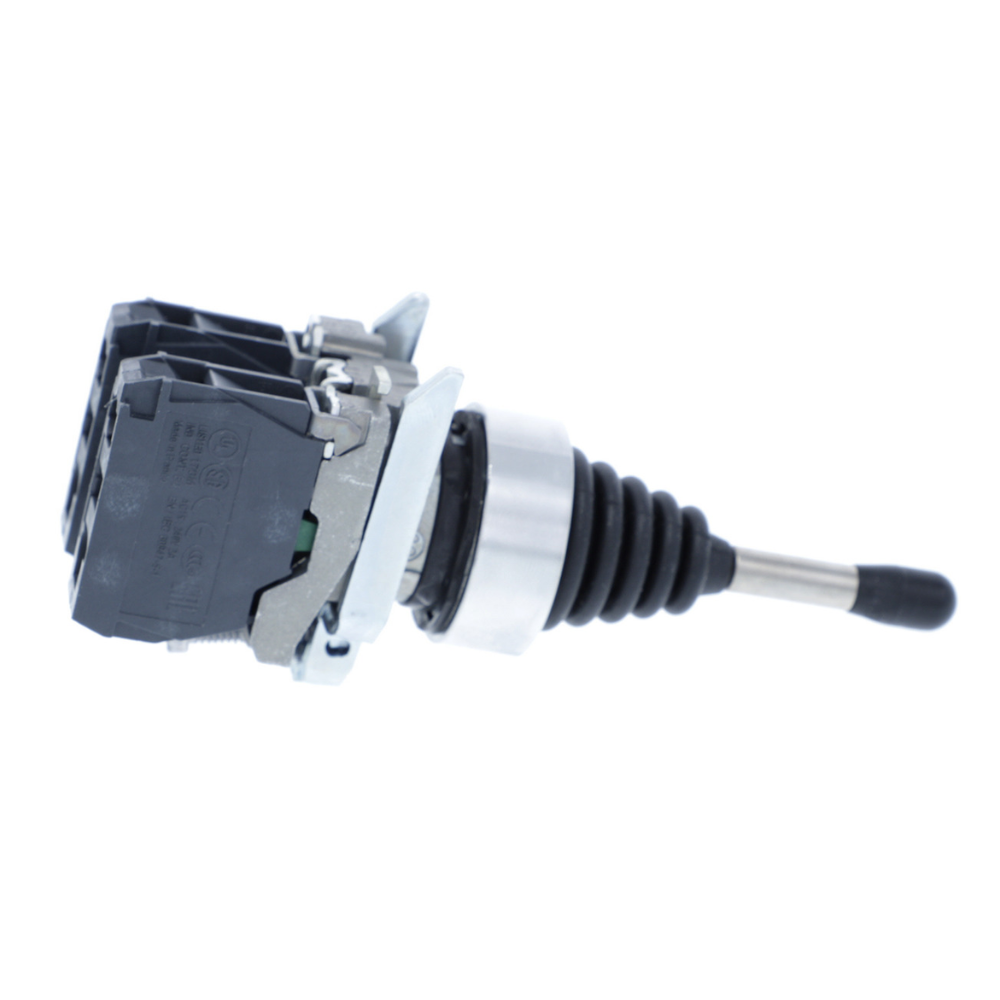

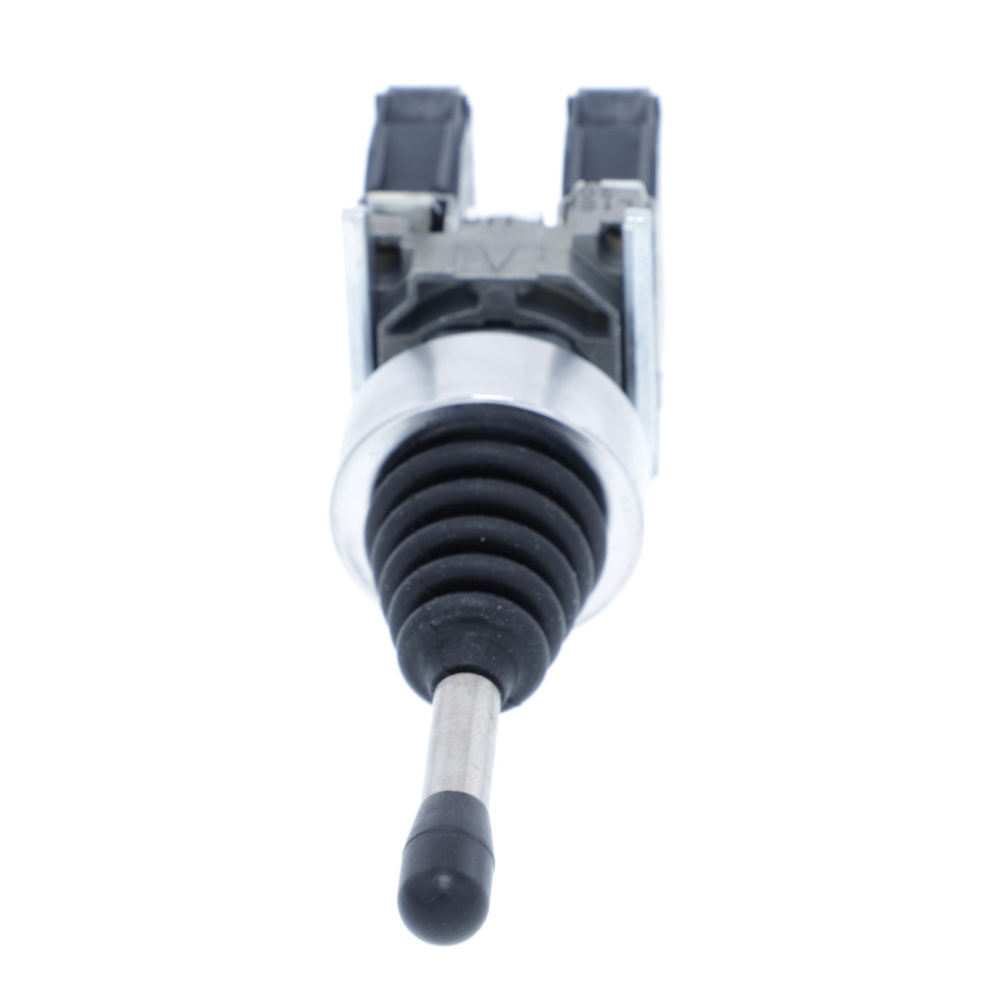

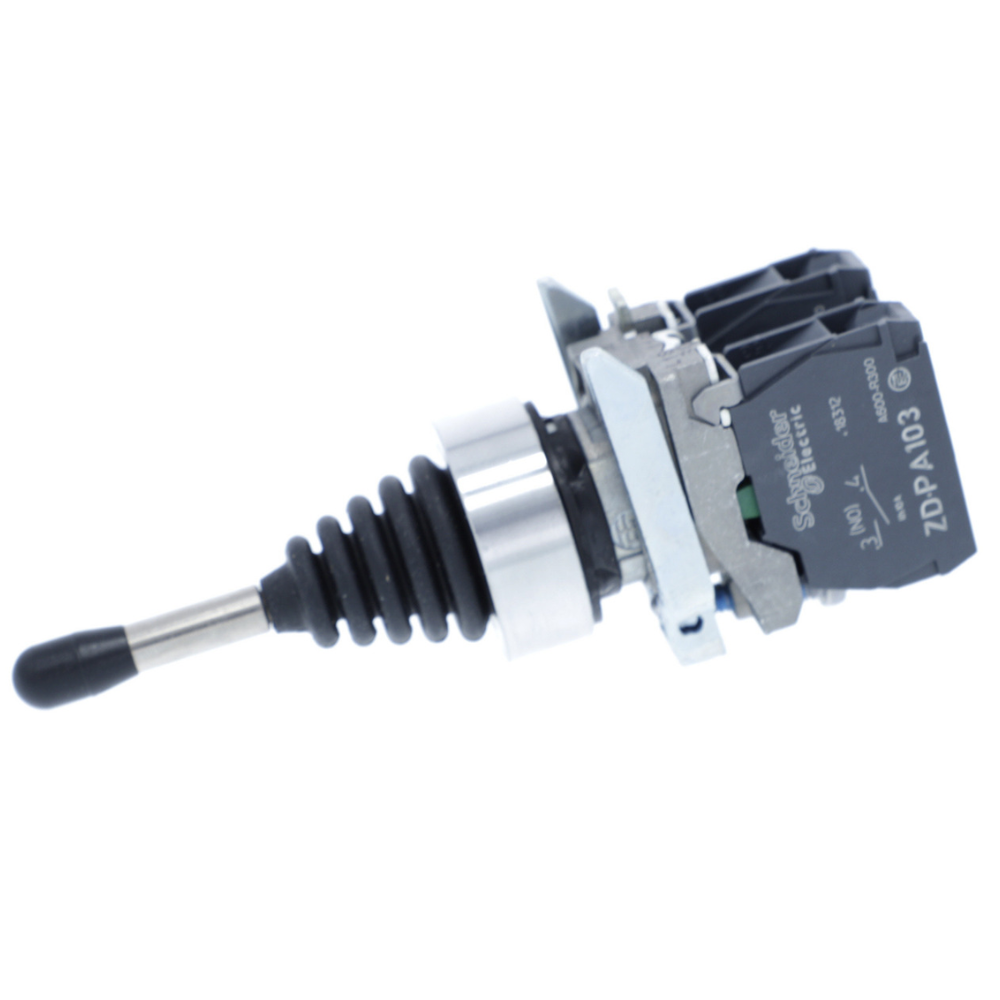

O Manipulador de 4 direções com retorno ao zero e 5 posições, modelo XD4PA24 da Schneider Electric, é um componente essencial para o controle preciso em interfaces homem-máquina na automação industrial. Este dispositivo oferece comando direcional intuitivo e robustez para diversas aplicações industriais, garantindo operabilidade e segurança em ambientes exigentes.

DETALHES TÉCNICOS

• Modelo: XD4PA24
• Fabricante: Schneider Electric
• Tipo de controle: Joystick / Manipulador
• Número de direções: 4 direções (vertical, horizontal)
• Número de posições: 5 posições (Centro + 4 direções)
• Retorno ao zero: Sim, retorno automático à posição central
• Função do contato: 1NA por direção
• Corrente térmica nominal (Ith): 10 A à < 60 °C
• Tensão nominal de isolamento (Ui): 600 V (conformidade UL 508), 600 V (conformidade CSA C22,2 N°14), 690 V (conformidade IEC 60947-1)
• Tensão nominal de operação (Ue): 600 V (AC-15, A600), 600 V (DC-13, Q600)
• Resistência de contato: < 25 mOhm
• Capacidade de comutação mínima: 5 mA a 24 V CC
• Durabilidade mecânica: ≥ 1.000.000 de ciclos
• Conformidade: EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14
• Grau de proteção IP: IP66 (conformidade IEC 60529)
• Temperatura de operação: -25 °C a +70 °C
• Material do corpo: Cromo metalizado

APLICAÇÕES E SETORES

• Aplicações: controle de movimentos em máquinas, seleção de funções em painéis de operador, interface para guindastes e pontes rolantes, aplicações ferroviárias em metrôs e trens ligeiros
• Sistemas de controle: integração em consoles de operação, mesas de comando e dispositivos de manobra
• Linhas de produção: controle de robôs, sistemas de posicionamento e transporte
• Setores: automotivo, logística, siderurgia, petroquímica, eletrônico, farmacêutico
