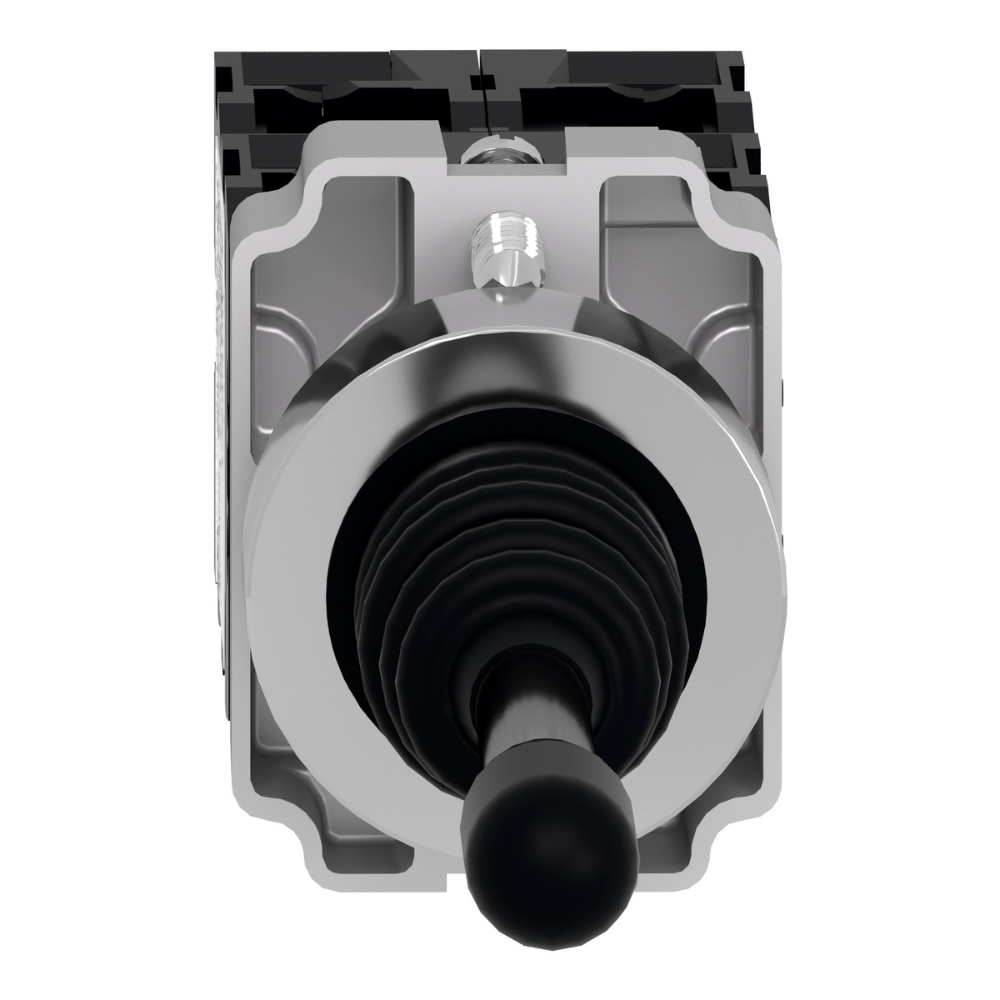

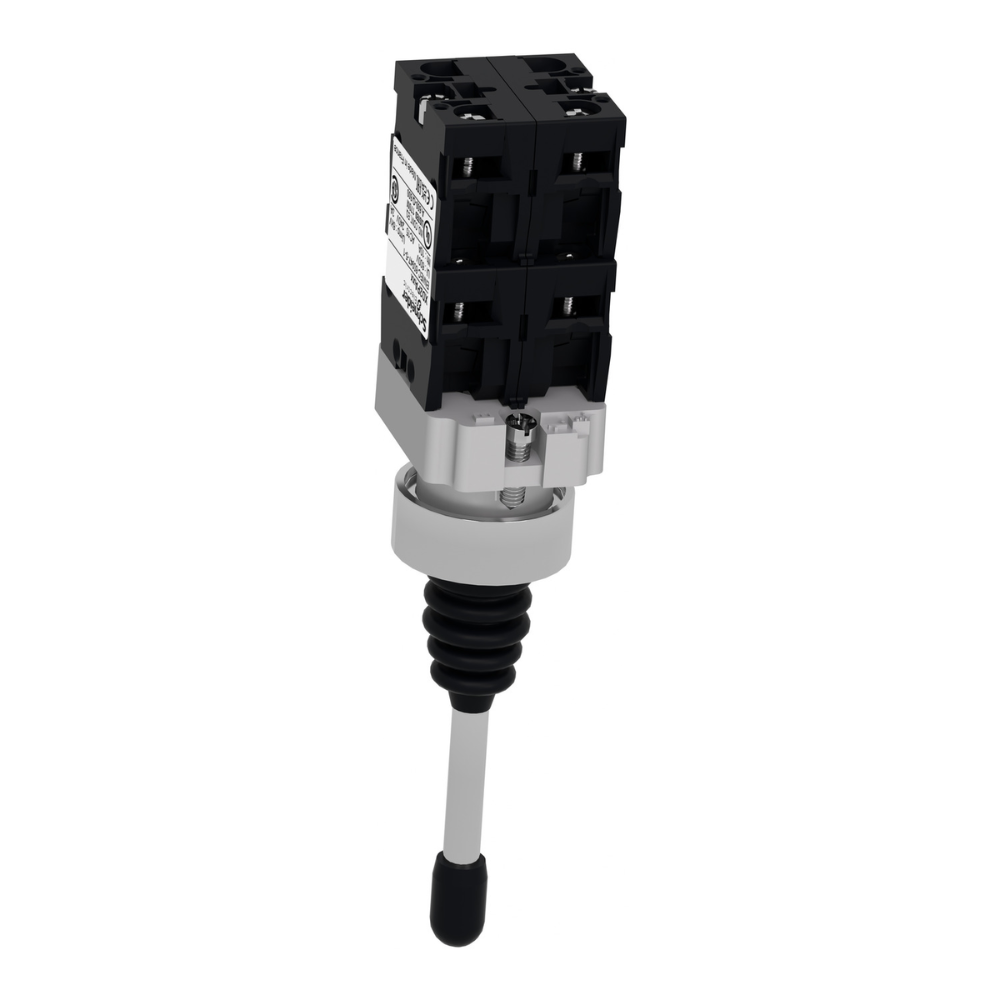

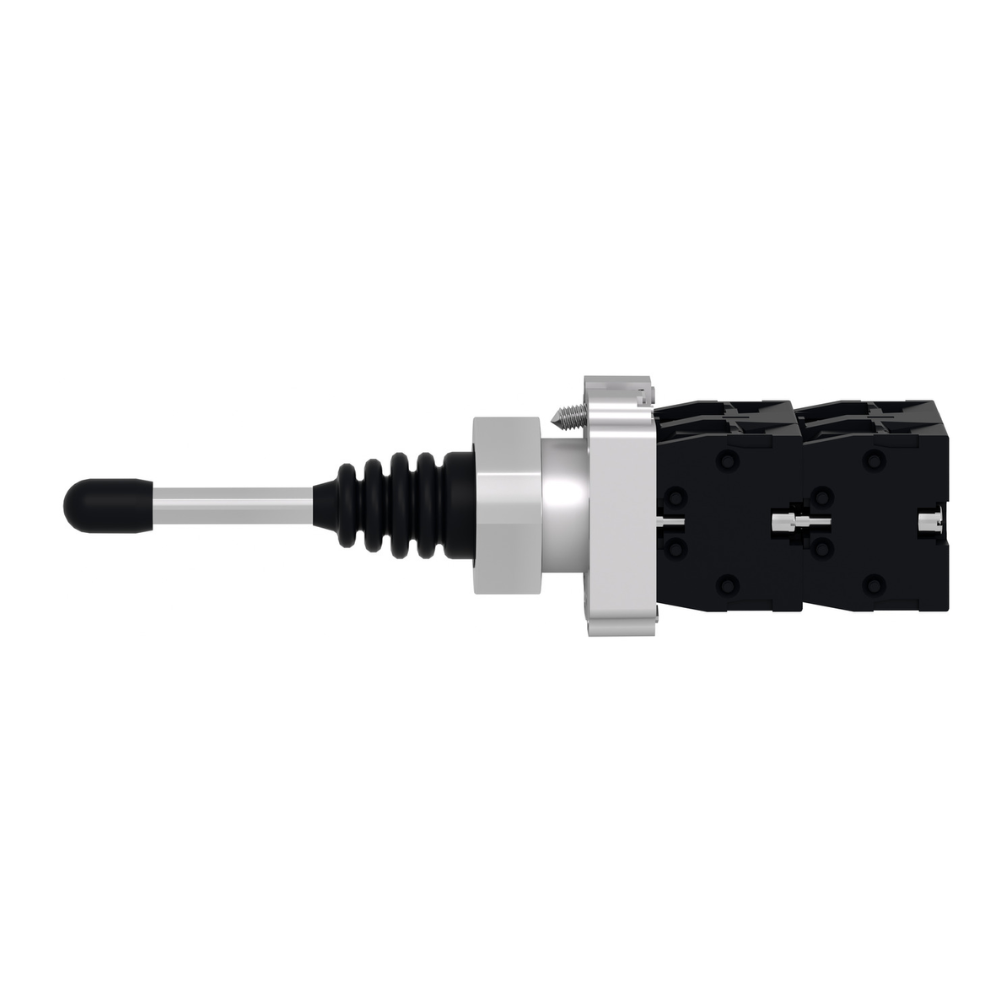

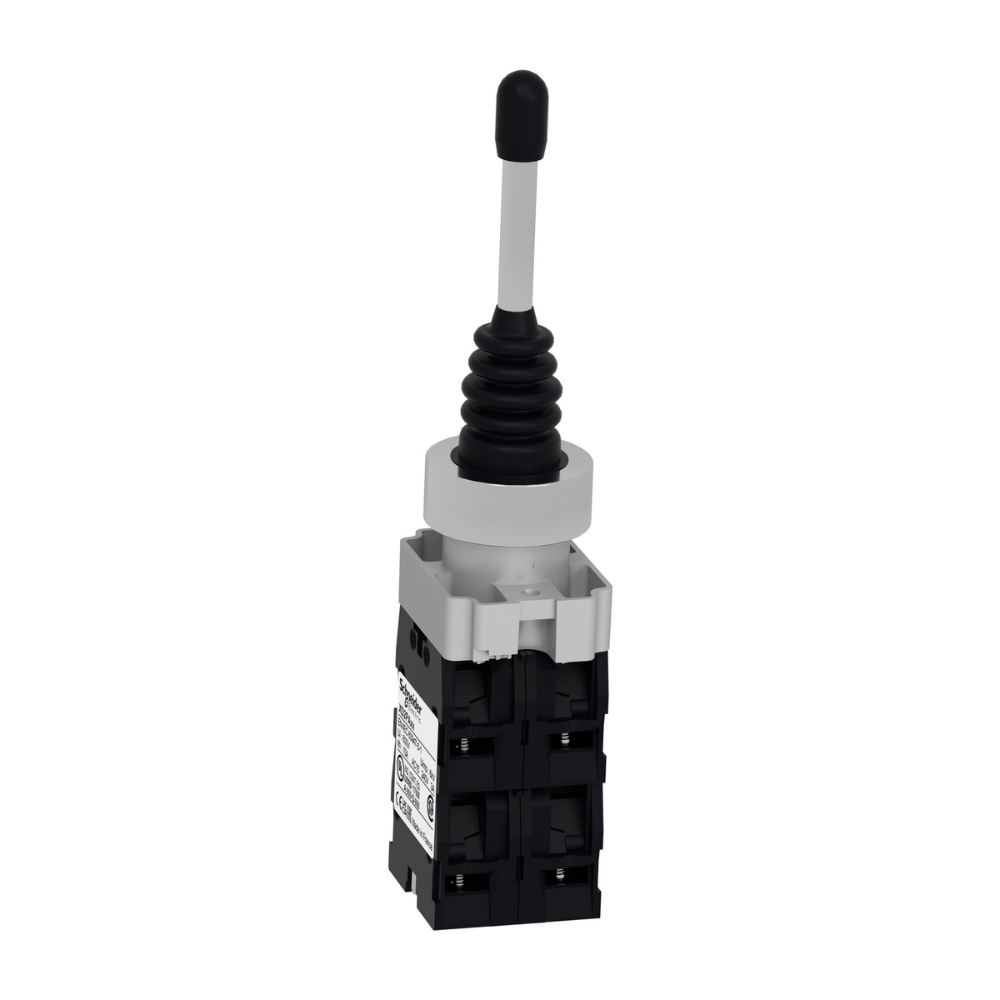

O Manipulador de 4 Posições com Retorno Mola XD2PA24 da Schneider Electric é um componente eletromecânico robusto e preciso, projetado para controle direcional em sistemas de automação industrial. Ele permite a seleção e movimentação em quatro direções distintas, ideal para acionamento de máquinas, guindastes e transportadores.

DETALHES TÉCNICOS

• Referência: XD2PA24
• Fabricante: Schneider Electric
• Série: Harmony XB2
• Tipo de controle: Manipulador (Joystick)
• Número de posições: 4 direções (vertical e horizontal)
• Tipo de retorno: Retorno por mola (ação momentânea)
• Composição dos contatos: 4 NA (Normalmente Abertos)

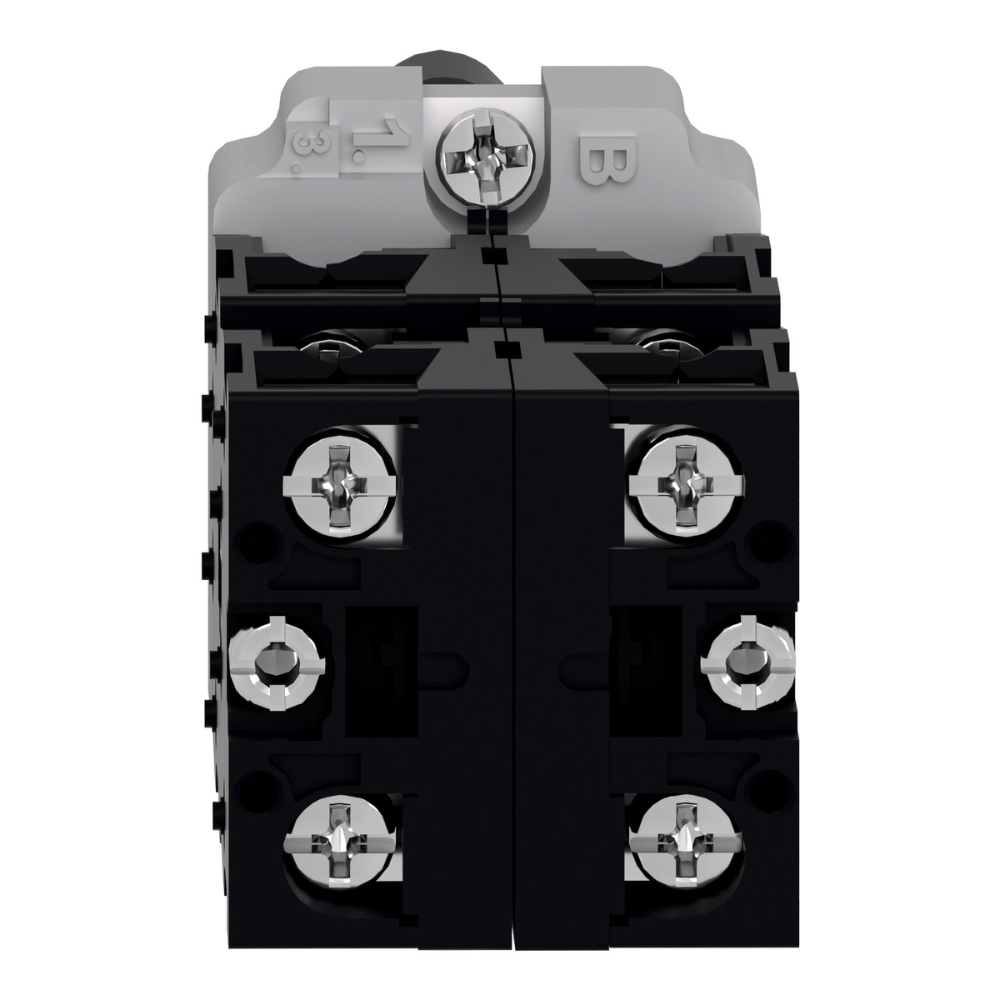

• Tipo de conexões: Terminais de parafuso-braçadeira
• Durabilidade mecânica: 1.000.000 de ciclos
• Corrente nominal de isolamento (Ui): 600 V (IEC 60947-1)
• Tensão nominal de operação (Ue): Até 600 V CA / CC
• Corrente de operação nominal (Ie) em AC-15: 3 A a 240 V, 1,5 A a 480 V
• Corrente de operação nominal (Ie) em DC-13: 0,27 A a 250 V, 0,1 A a 600 V
• Resistência de isolamento: >10 GΩ
• Temperatura de operação: -25°C a +70°C
• Grau de proteção: IP65 (IEC 60529), NEMA 4X
• Dimensões (L x A x P): Aproximadamente 30 mm x 120 mm x 45 mm (sem contar a alavanca)
• Conformidade: UL, CSA, CE
• Material da carcaça: Plástico de engenharia de alta resistência
• Montagem: Painel, Diâmetro de furo de montagem de 22 mm
• Potência de comutação mínima: 5 mA a 5 V CC

APLICAÇÕES E SETORES

• Aplicações: Controle direcional de pontes rolantes, guindastes, talhas elétricas, transportadores industriais, máquinas-ferramenta, equipamentos de manuseio de materiais e painéis de operação.
• Sistemas de automação: Integração em consoles de operador para comando preciso de movimentos em eixos X e Y.
• Setores: Manufatura, logística, metalurgia, mineração, construção civil, portos e terminais, automotivo.
