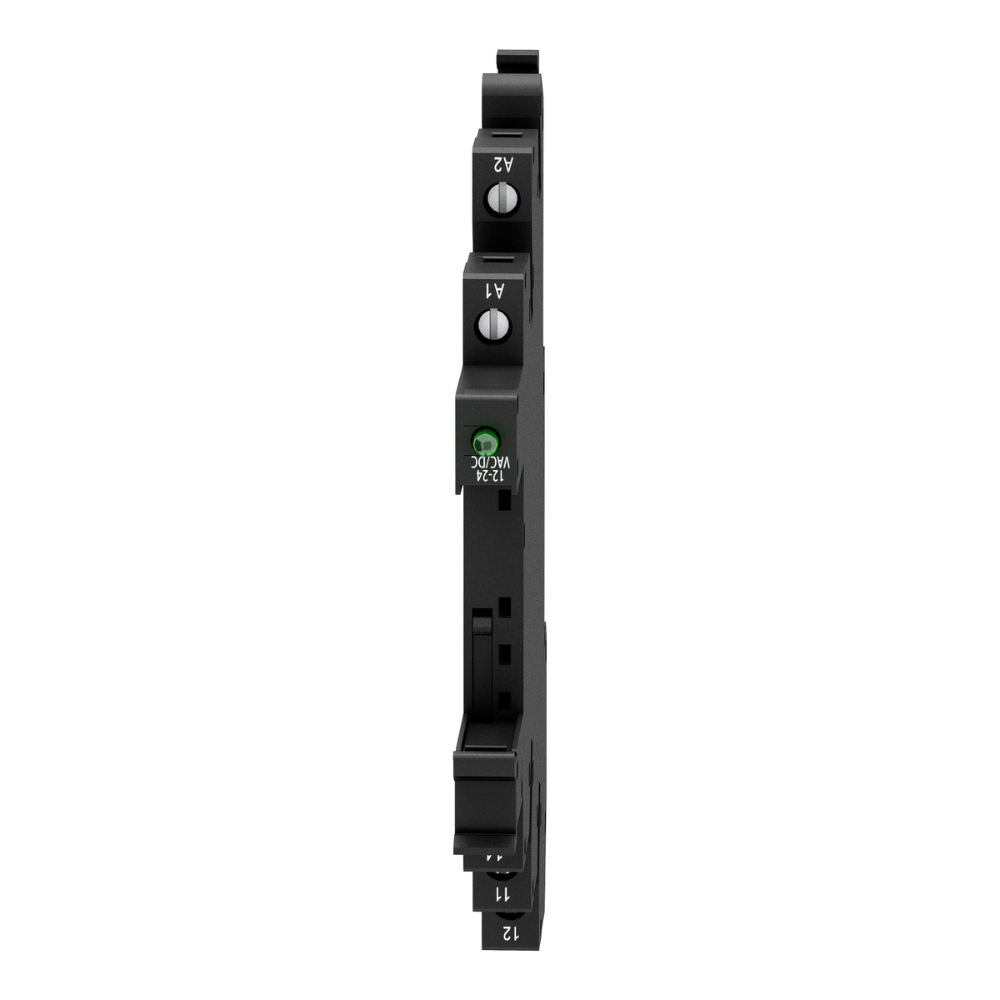

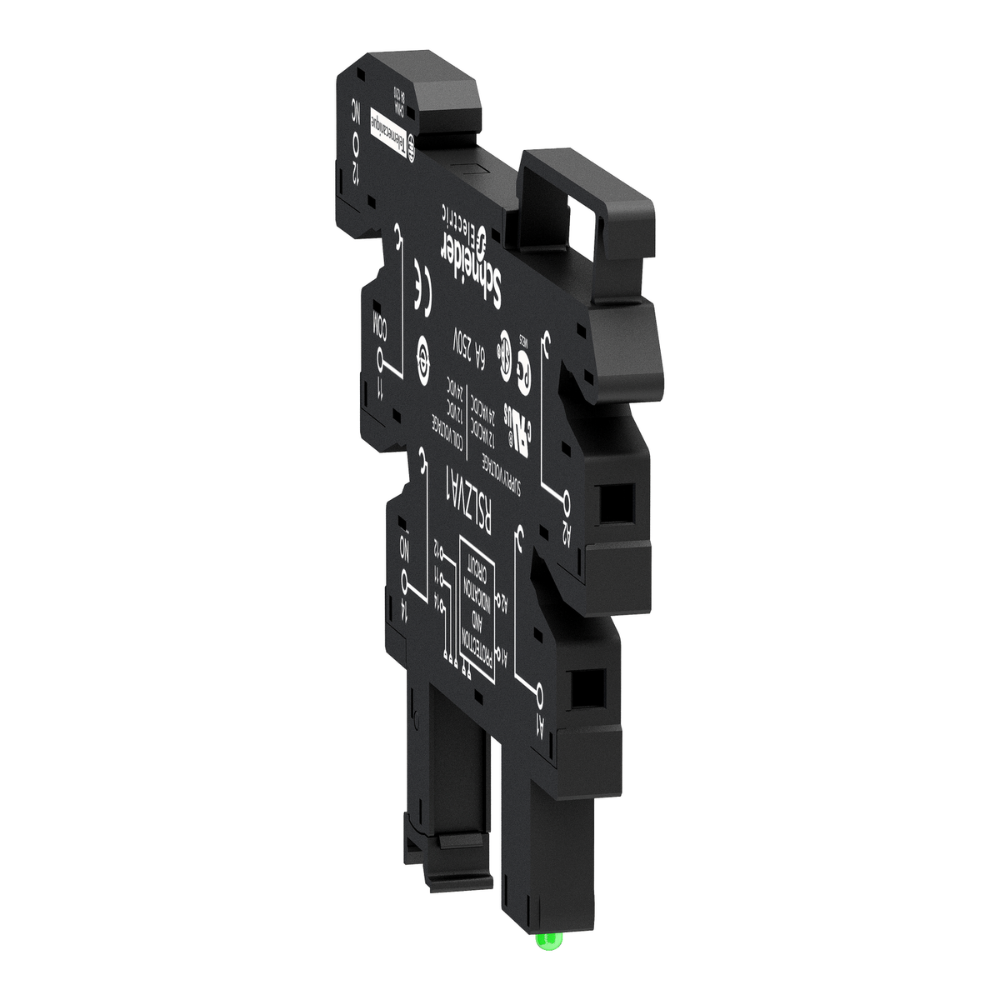

A Base para Relé RSL com Conexão Parafuso e LED RSLZVA1 Schneider é um componente essencial para a montagem e interconexão de relés de interface em sistemas de automação industrial, proporcionando uma conexão elétrica segura e visualização do status de operação em painéis de controle, com facilidade de instalação e manutenção em ambientes industriais exigentes.

DETALHES TÉCNICOS

• Tipo de Produto: Base para Relé de Interface
• Série: RSL (Relé Slim)
• Compatibilidade: Relés RSL Schneider
• Conexão Elétrica: Terminais de parafuso
• Sinalização: LED integrado para indicação de status (ligado/desligado)
• Tensão de Operação do LED: 12 - 24 VCA/CC
• Material do Corpo: Poliamida (PA) retardante de chamas, UL94-V0
• Montagem: Trilho DIN de 35 mm (EN/IEC 60715)
• Corrente Nominal para Terminais: 6 A
• Tensão de Isolação Nominal (Ui): 250 VCA
• Grau de Proteção: IP20 (terminais)
• Temperatura de Operação: -40°C a +70°C
• Temperatura de Armazenamento: -40°C a +85°C
• Conformidade: IEC 60947-5-1, EN 60947-5-1, UL 508, CSA C22.2 No 14
• Dimensões (AxLxP): 80 mm x 6,2 mm x 68 mm
• Peso: Aproximadamente 0,025 kg
• Torque de Aperto dos Terminais: 0,5 Nm a 0,8 Nm (máx.)
• Capacidade de Fio dos Terminais: 0,2 mm² a 2,5 mm² (flexível com terminal); 0,2 mm² a 2,5 mm² (sólido)

APLICAÇÕES E SETORES

• Aplicações: Interfaceamento de sinais de controle, amplificação de corrente em saídas CLP, isolamento elétrico, sinalização de estado em quadros elétricos
• Sistemas: Painéis de controle, armários de distribuição, máquinas industriais, sistemas de automação de processos, sistemas de segurança e intertravamento
• Setores: Manufatura, energia, tratamento de água, automotivo, máquinas-ferramenta, embalagens, construção de máquinas, HVAC
