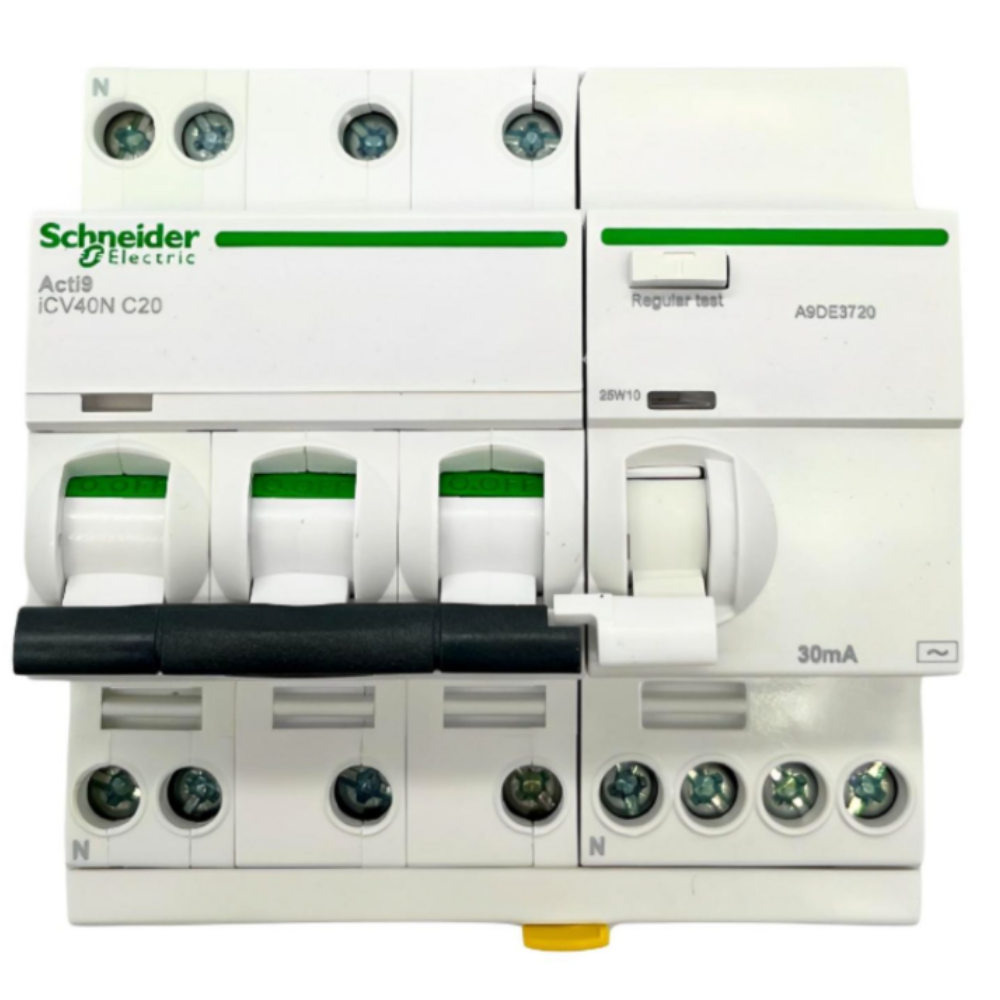

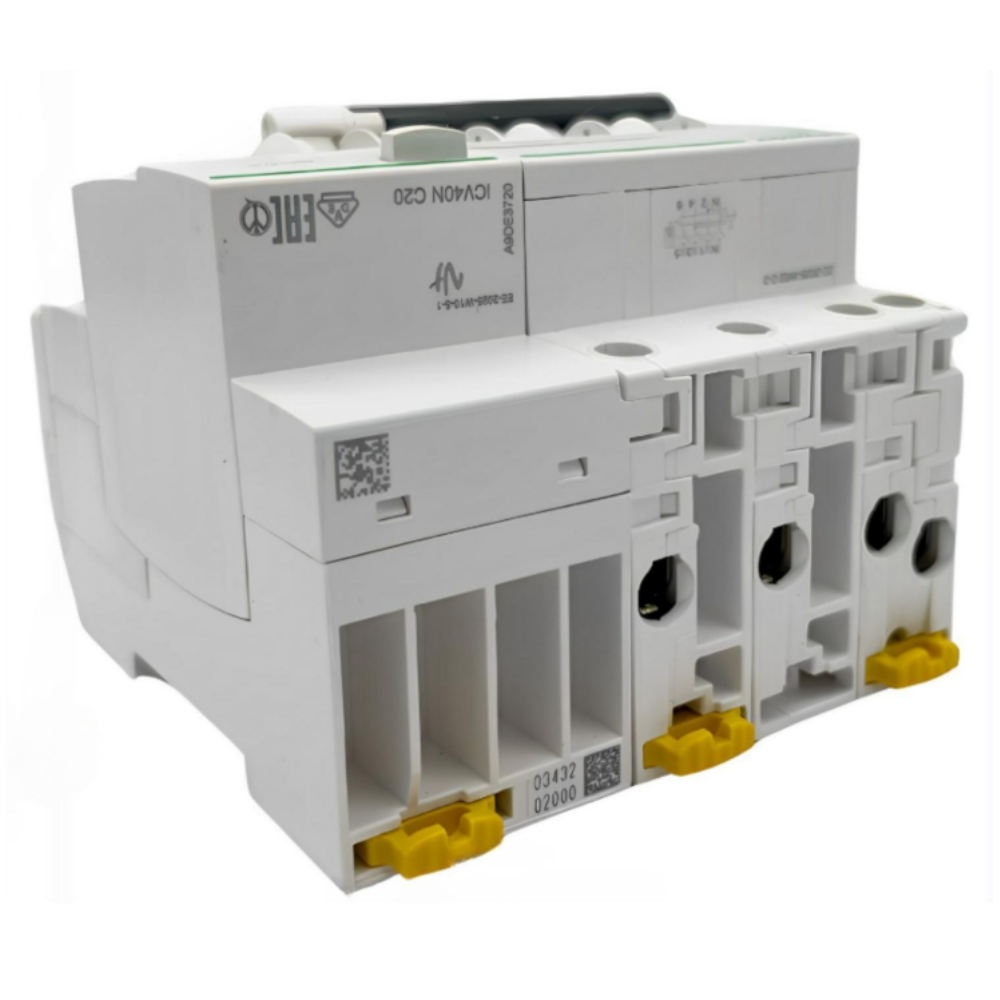

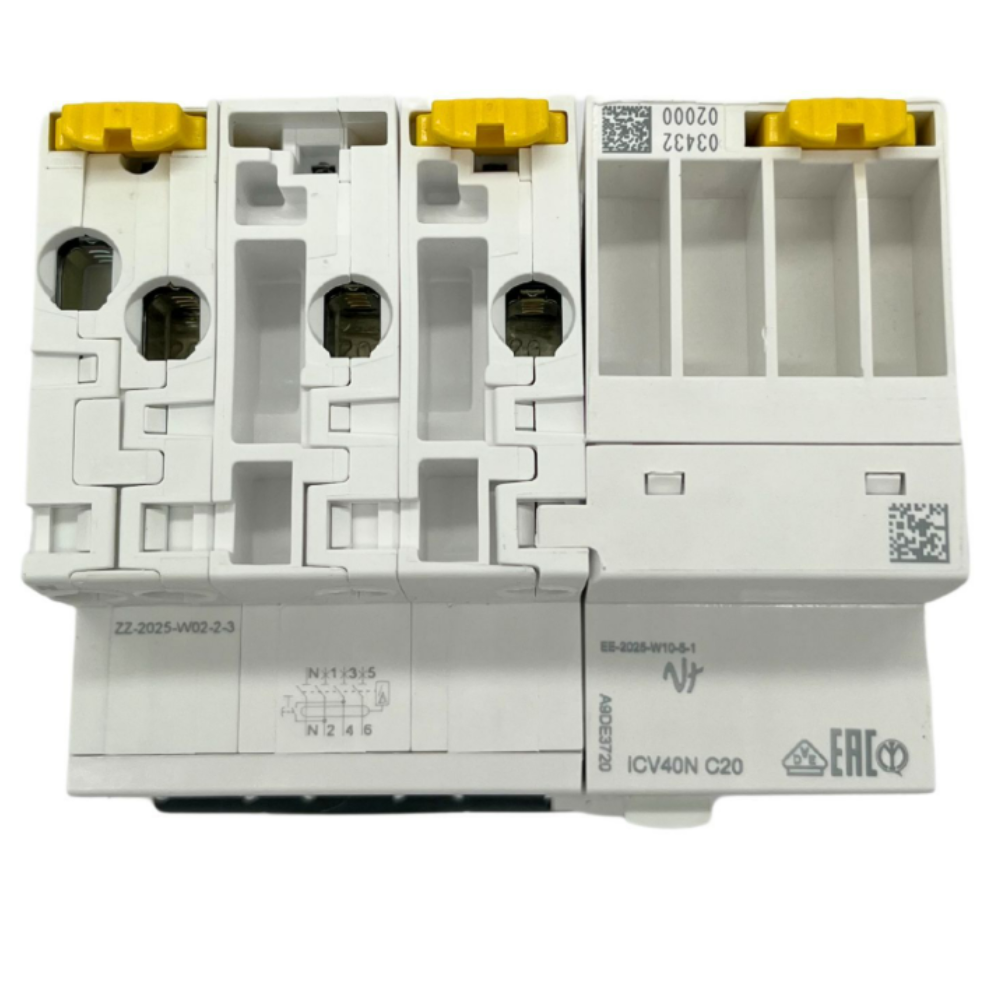

O Disjuntor Diferencial Residual (DR) Schneider Electric A9DE3720 é um dispositivo essencial para a segurança elétrica em instalações de automação industrial e edificações, protegendo contra correntes de fuga à terra e garantindo a integridade de equipamentos e pessoas. Sua função principal é desconectar o circuito rapidamente em caso de falhas de isolamento, minimizando riscos de choques elétricos e incêndios.

DETALHES TÉCNICOS

• Modelo: A9DE3720 (ICV40N)
• Tipo: Disjuntor Diferencial Residual Bipolar
• Número de polos: 2 (1P+N)
• Grau de proteção: IP20 (corpo), IP40 (com gabinete modular)
• Corrente nominal (In): 20 A
• Sensibilidade à corrente de fuga: 30 mA
• Tipo de proteção de corrente de fuga: Tipo AC (sensível a correntes diferenciais alternadas senoidais)
• Curva de disparo: C (disparo entre 5 a 10 vezes a corrente nominal)
• Capacidade de interrupção em curto-circuito (Icu): 4,5 kA a 230 V CA, 50/60 Hz
• Tensão nominal de operação (Ue): 230 V CA, 50/60 Hz
• Tensão nominal de isolamento (Ui): 400 V CA, 50/60 Hz
• Tensão nominal de impulso (Uimp): 4 kV
• Frequência da rede: 50/60 Hz
• Conexão: Terminais de aperto tipo túnel (capacidade de cabo flexível ou rígido de 1 mm² a 16 mm²)
• Montagem: Trilho DIN 35 mm
• Durabilidade elétrica: 10.000 ciclos
• Durabilidade mecânica: 20.000 ciclos
• Temperatura de operação: -5 °C a +60 °C
• Temperatura de armazenamento: -40 °C a +60 °C
• Padrões e certificações: IEC 61008-1, NBR NM 61008-1

APLICAÇÕES E SETORES

• Aplicações: proteção contra choques elétricos diretos e indiretos, prevenção de incêndios devido a falhas de isolamento, integração em painéis de distribuição, proteção de circuitos de iluminação e tomadas
• Linhas de produção: proteção de equipamentos e operadores em ambientes industriais com máquinas sujeitas a falhas de isolamento
• Setores: residencial, comercial, industrial leve, médico (áreas não críticas), edifícios institucionais, serviços básicos
