O Disjuntor Motor SIEMENS 3RV24114AA20 é um dispositivo de proteção termomagnética projetado para motores elétricos em aplicações de automação industrial. Ele oferece proteção contra sobrecarga, curto-circuito e falha de fase, garantindo a segurança e a longevidade dos motores conectados em sistemas de controle industrial.

DETALHES TÉCNICOS

• Modelo: 3RV24114AA20
• Marca: Siemens SIRIUS
• Tipo de disjuntor: Disjuntor de proteção de motor, termomagnético
• Faixa de ajuste de corrente de sobrecarga: 11 A a 16 A
• Corrente nominal: 16 A
• Tensão operacional nominal (Ue): 690 V AC
• Frequência de operação: 50 Hz/60 Hz
• Número de polos: 3
• Capacidade de interrupção em curto-circuito (Icu): 100 kA a 400 V AC
• Tipo de disparo: Retardado (térmico), Instantâneo (magnético)
• Potência do motor em AC-3 a 400V (tipicamente): 7,5 kW (10,20 CV)
• Método de conexão: Borne de parafuso
• Grau de proteção (IP): IP20 (terminais), IP00 (corpo)
• Temperatura ambiente de operação: -20 °C a +60 °C

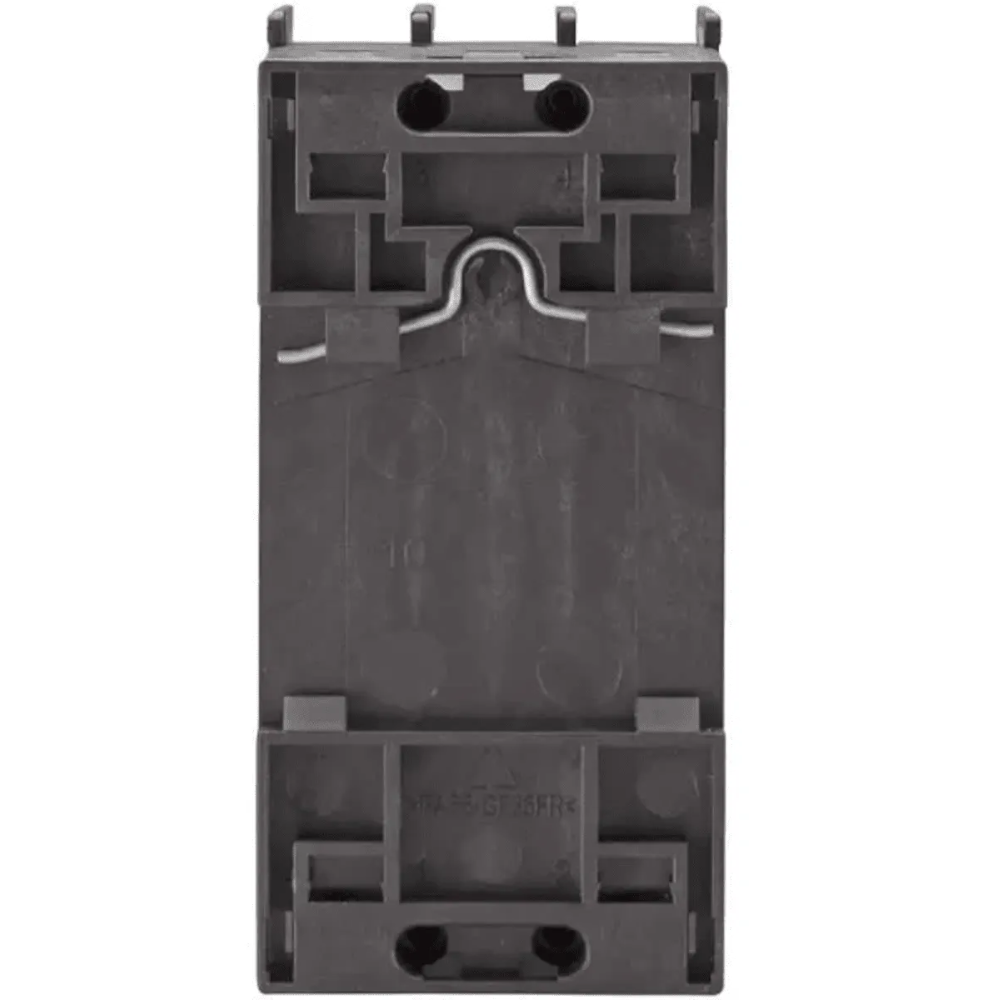

• Montagem: Trilho DIN 35 mm ou aparafusado
• Dimensões (AxLxP): 97 mm x 45 mm x 97 mm
• Certificações: CE, UL/CSA, CCC

APLICAÇÕES E SETORES

• Aplicações: proteção de motores trifásicos e monofásicos, acionamento de máquinas, sistemas de bombeamento e ventilação
• Máquinas e equipamentos: compressores, transportadores, bombas, ventiladores industriais, máquinas-ferramenta
• Setores: manufatura, energia, água e saneamento, mineração, refrigeração industrial, construção
