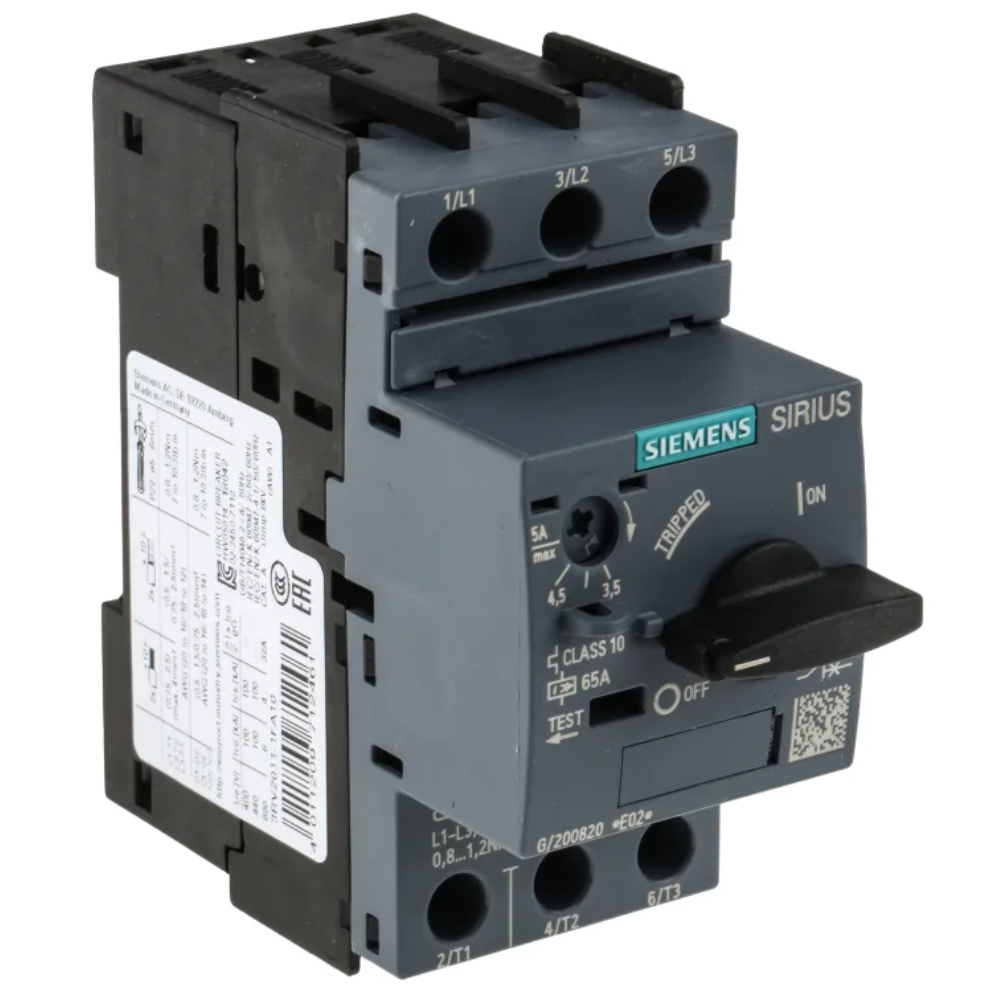

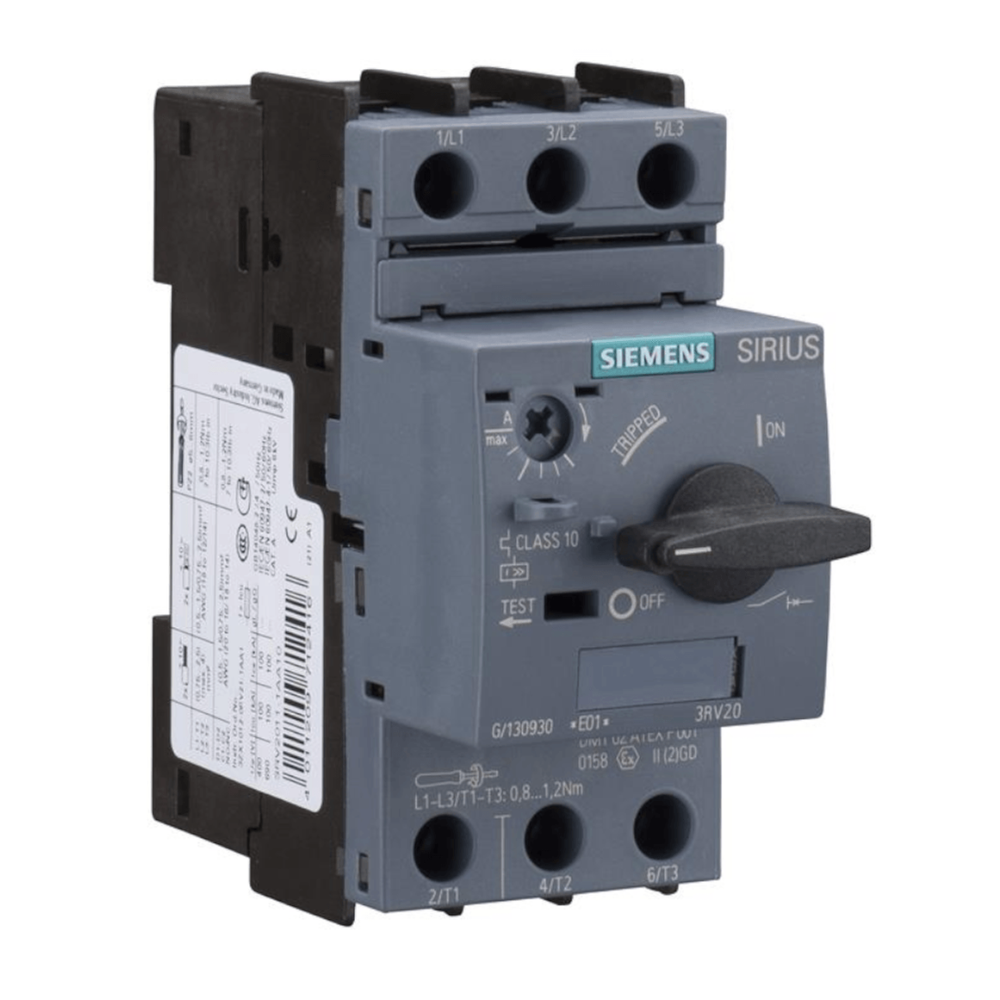

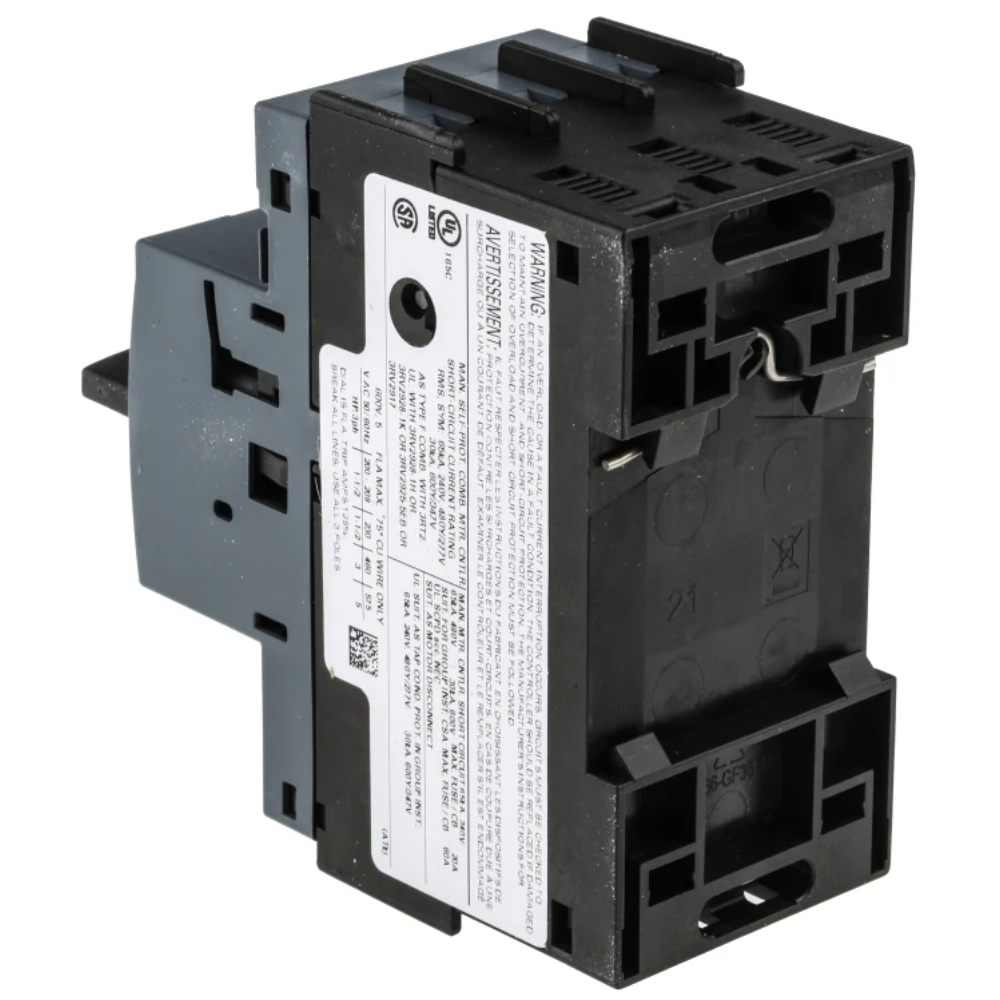

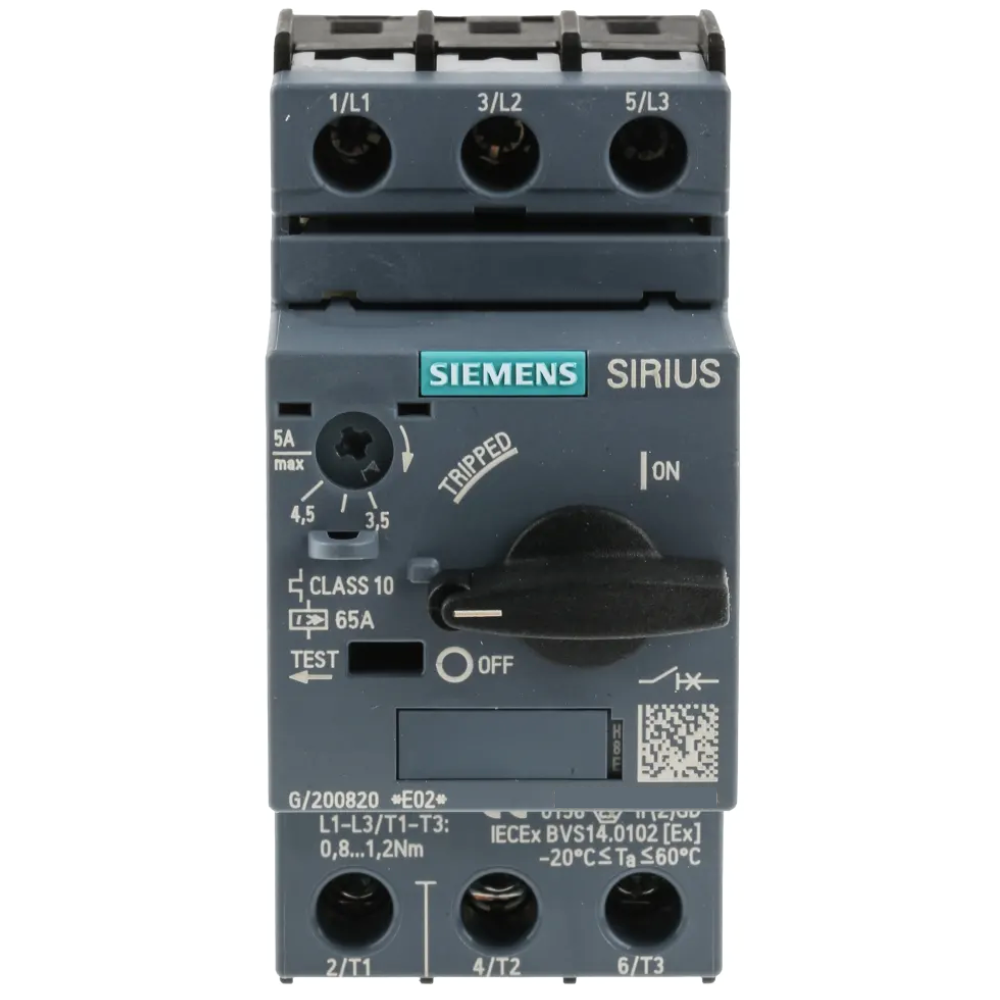

O Disjuntor Motor 3RV24111CA10 da Siemens é um componente essencial para a proteção e controle de motores elétricos em ambientes de automação industrial, garantindo segurança e eficiência operacional. Projetado para aplicações de partida direta de motores, oferece proteção contra curto-circuito e sobrecarga.

DETALHES TÉCNICOS

• Modelo: 3RV24111CA10
• Tipo: Disjuntor de proteção de motor, sem função de sobrecarga (para integração em sistemas de partida combinados)
• Faixa de ajuste de corrente (liberador de curto-circuito): 1,8 A a 2,5 A (fixo, para proteção de curto-circuito)
• Corrente nominal de serviço Ie: 2,5 A
• Tensão nominal de operação Ue: 690 V AC (50/60 Hz)
• Tensão nominal de isolamento Ui: 690 V
• Tensão nominal de impulso Uimp: 6 kV
• Potência nominal máxima em AC-3 a 400 V: 0,75 kW (1,02 CV)
• Frequência de operação: 50/60 Hz
• Capacidade de interrupção em curto-circuito definitiva Icu a 400 V: 100 kA
• Número de polos: 3
• Tipo de acionamento: Rotativo
• Conexão elétrica: Terminais de parafuso
• Grau de proteção (IP): IP20 (acessível por trás do painel), IP00 (terminais)
• Montagem: Trilho DIN 35 mm ou aparafusado
• Temperatura ambiente de operação: -20 °C a +60 °C
• Dimensões (AxLxP): 97 x 45 x 97 mm (aproximado)
• Normas e Certificações: IEC 60947-2, IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos em arranques diretos, acionamento de máquinas, proteção de circuitos, integração em painéis de controle de motores (MCCs)
• Máquinas industriais: Compressores, bombas, ventiladores, transportadores, extrusoras
• Sistemas de controle: Quadros de distribuição de energia, centros de comando e controle, painéis de automação
• Setores: Manufatura, construção, mineração, tratamento de água e efluentes, petroquímica, farmacêutica
