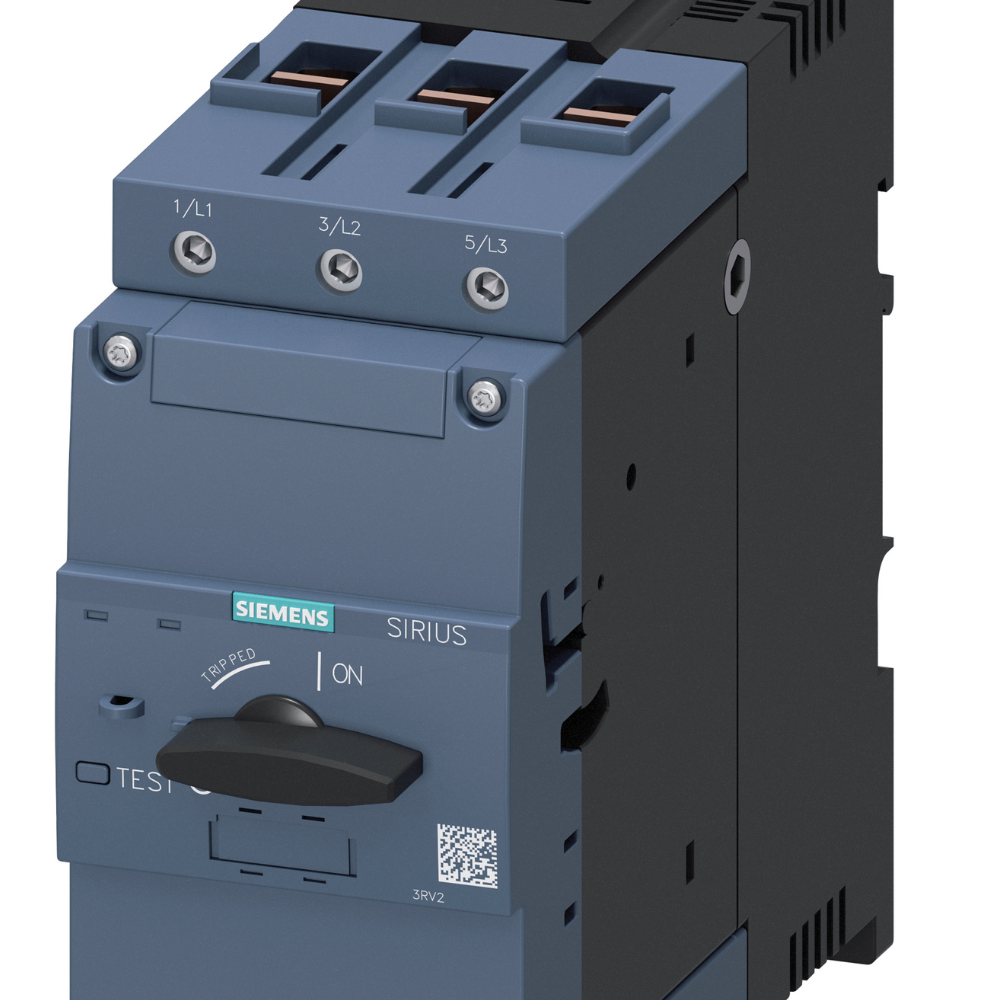

O Disjuntor Motor SIEMENS 3RV23414YC10 é um dispositivo de proteção e controle, projetado para garantir a segurança e a eficiência de sistemas acionados por motor em ambientes de automação industrial. Sua função primordial é proteger motores contra sobrecarga, curto-circuito e falha de fase, assegurando a continuidade operacional e a integridade dos equipamentos conectados.

DETALHES TÉCNICOS

• Modelo: 3RV23414YC10
• Tipo de Produto: Disjuntor de proteção de motor
• Fabricante: SIEMENS AG
• Corrente nominal de ajuste: 1300 A
• Faixa de ajuste de sobrecarga: 900 A a 1300 A
• Capacidade de interrupção nominal de curto-circuito (Icu): 55 kA a 400 V CA
• Tensão operacional nominal (Ue): 690 V CA
• Frequência de operação: 50/60 Hz
• Número de polos: 3
• Potência do motor de acionamento (categoria AC-3, 400 V): 450 kW (611,83 CV) a 690 V
• Método de disparo: Térmico e magnético
• Temperatura ambiente de operação: -20 °C a +60 °C (podendo variar com ou sem caixa)
• Montagem: Trilho DIN ou fixação por parafuso
• Grau de proteção: IP20 (terminal), IP00 (sem carcaça)
• Dimensões (LxAxP, aprox.): 11,2 cm x 21 cm x 17 cm
• Peso (aprox.): 3,5 kg
• Padrões e certificações: IEC 60947-2, IEC 60947-4-1, CE, UL, CSA (a serem confirmadas no manual específico)

APLICAÇÕES E SETORES

• Aplicações:
  • Proteção de motores elétricos de alta potência em diversas máquinas industriais
  • Substituição de relés de sobrecarga e fusíveis em painéis de partida de motores
  • Proteção de circuitos em sistemas de distribuição de energia para equipamentos de grande porte
  • Integração em sistemas de controle de processos e automação predial
• Setores:
  • Siderurgia: acionamento de laminadores, bombas de alta vazão, compressores
  • Mineração: transportadores de correia, britadores, moinhos
  • Cimento e agregados: motores de forno, ventiladores industriais, moinhos de bolas
  • Indústria química e petroquímica: bombas, agitadores e compressores em ambientes agressivos
  • Setor de energia: usinas termelétricas e hidrelétricas para proteção de motores auxiliares
  • Fábricas de papel e celulose: bombas de polpa, motores de refinadores e secadores
  • Indústria naval: sistemas de propulsão e equipamentos auxiliares em embarcações de grande porte
