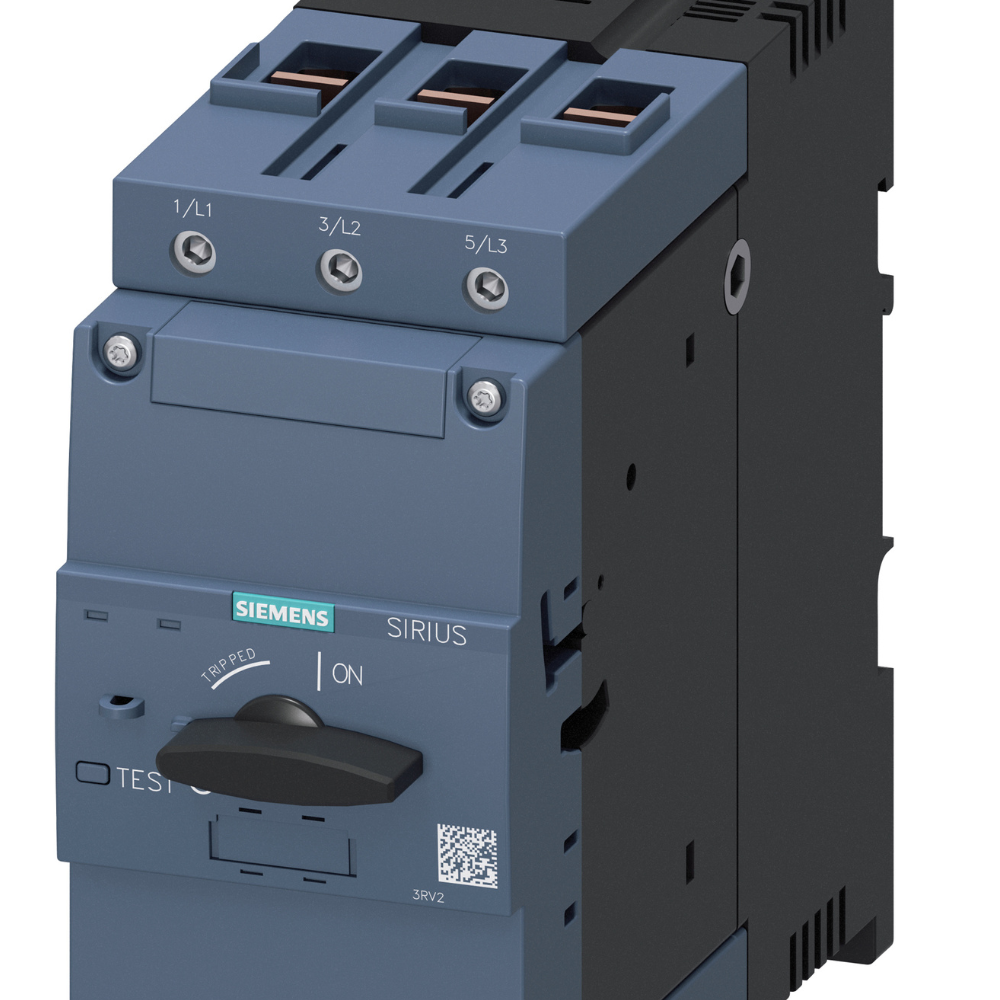

O Disjuntor Motor SIEMENS 3RV20424KA10 é um dispositivo de proteção termomagnética projetado para motores elétricos em ambientes de automação industrial. Ele oferece proteção contra sobrecarga e curto-circuito, garantindo a operação segura e contínua de máquinas e processos, evitando danos aos equipamentos e interrupções na produção.

DETALHES TÉCNICOS

• Modelo: 3RV2042-4KA10
• Fabricante: SIEMENS
• Função: Proteção de motor, seletor principal, chave de PARADA DE EMERGÊNCIA
• Tipo de disparo: Termomagnético
• Tensão operacional nominal CA: 690 V
• Frequência operacional: 50/60 Hz
• Corrente ajustável de disparo de sobrecarga: 57 A a 75 A
• Faixa de corrente para proteção térmica: 57 A a 75 A
• Capacidade de interrupção de curto-circuito (Icu) a 400 V: 50 kA
• Potência de um motor trifásico a 400 V: 37 kW (50,3 CV)
• Potência de um motor trifásico a 690 V: 45 kW (61,2 CV)
• Número de polos: 3
• Grau de proteção (IP): IP20 (terminais), IP00 (corpo)
• Material da carcaça: Plástico de engenharia
• Montagem: Trilho DIN ou fixação por parafuso
• Dimensões (AxLxP): 140 mm x 55 mm x 149 mm
• Conexão elétrica: Terminais de parafuso
• Temperatura ambiente para operação: -20 °C a +60 °C
• Normas e certificações: IEC 60947-2, IEC 60947-4-1, UL 508, CSA 22.2 No. 14

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores assíncronos, acionamento de máquinas, sistemas de ventilação e bombeamento, transportadores, compressores
• Linhas de produção: Proteção de equipamentos em processos de manufatura, montagem e embalagem
• Sistemas de controle: Integrável em painéis elétricos e armários de controle para segurança de circuitos de motor
• Setores: Manufatura, energia, tratamento de água, mineração, saneamento, alimentos e bebidas, farmacêutico
