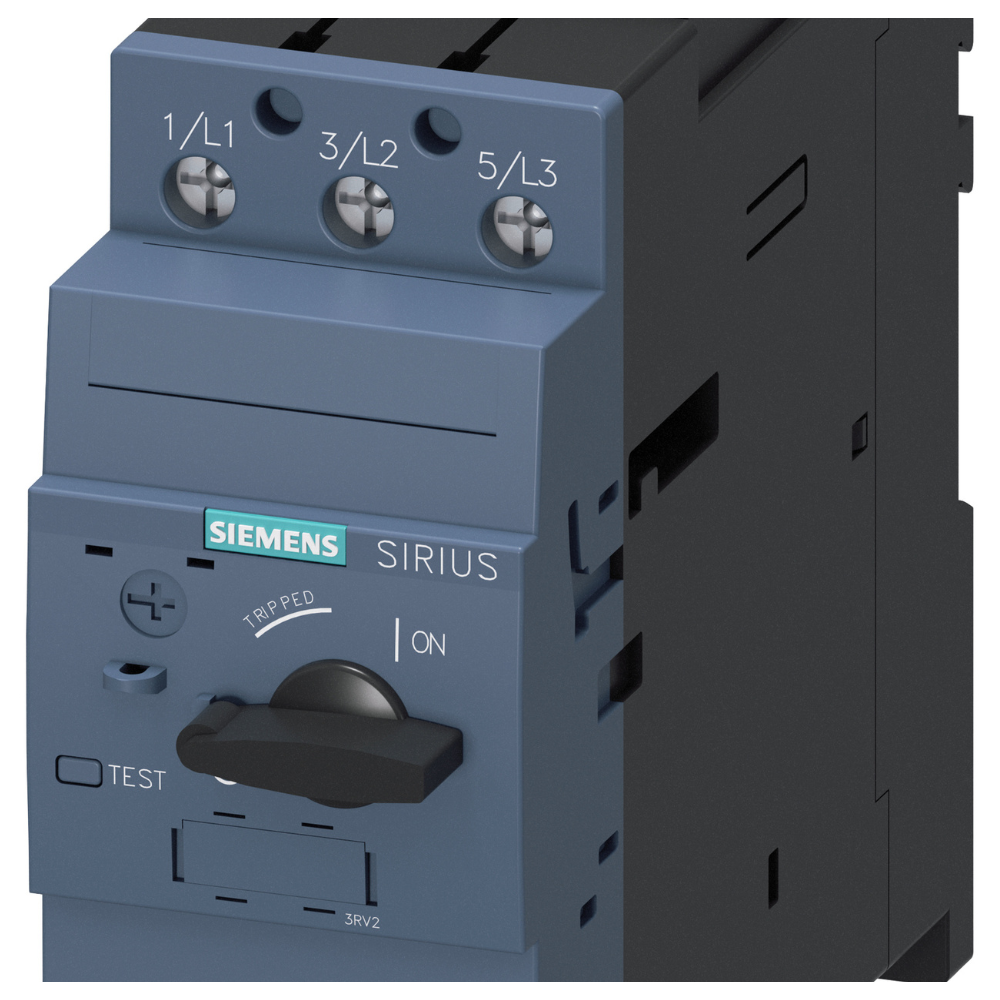

O Disjuntor-Motor Siemens 3RV20314WA15 é um dispositivo de proteção compacto projetado para a segurança e controle de motores elétricos em ambientes de automação industrial. Este equipamento integra funções de proteção contra sobrecarga, curto-circuito e falha de fase, otimizando a confiabilidade operacional de máquinas e processos industriais. Sua robustez e capacidade de interrupção garantem a continuidade da produção e a proteção de bens de capital.

DETALHES TÉCNICOS

• Modelo: 3RV2031-4WA15
• Fabricante: Siemens
• Série: SIRIUS 3RV2
• Tipo: Disjuntor-Motor Termomagnético
• Faixa de ajuste de corrente (proteção térmica): 42 A a 52 A
• Corrente de disparo instantâneo (proteção magnética): 676 A (aproximadamente 13 vezes a corrente nominal máxima)
• Tensão nominal de operação (Ue): 690 V AC
• Frequência nominal: 50/60 Hz
• Número de polos: 3
• Capacidade de interrupção de curto-circuito (Icu) a 400 V: 50 kA
• Capacidade de interrupção de curto-circuito (Icu) a 690 V: 6 kA
• Potência de motor (AC-3) a 400 V: 22 kW (29,91 CV)
• Potência de motor (AC-3) a 500 V: 30 kW (40,79 CV)
• Potência de motor (AC-3) a 690 V: 37 kW (50,31 CV)
• Tipo de acionamento: Manopla rotativa
• Montagem: Trilho DIN ou fixação por parafuso
• Conexão: Terminal de parafuso
• Dimensões (AxLxP): 140 mm x 55 mm x 149 mm (aproximadas)
• Grau de proteção (frontal): IP20
• Temperatura ambiente de operação: -20 °C a +60 °C
• Padrões e certificações: IEC 60947-2, IEC 60947-4-1, UL, CSA, CCC, EAC

APLICAÇÕES E SETORES

• Aplicações: proteção e controle de motores em partidas diretas, proteção de alimentadores e circuitos, controle de grupos de motores.
• Linhas de produção: sistemas de transporte, máquinas-ferramenta, bombas, ventiladores e compressores.
• Setores: manufatura, saneamento, mineração, energia, petroquímico, elevações e transportes, embalagens.
