DESCRIÇÃO COMPLETA

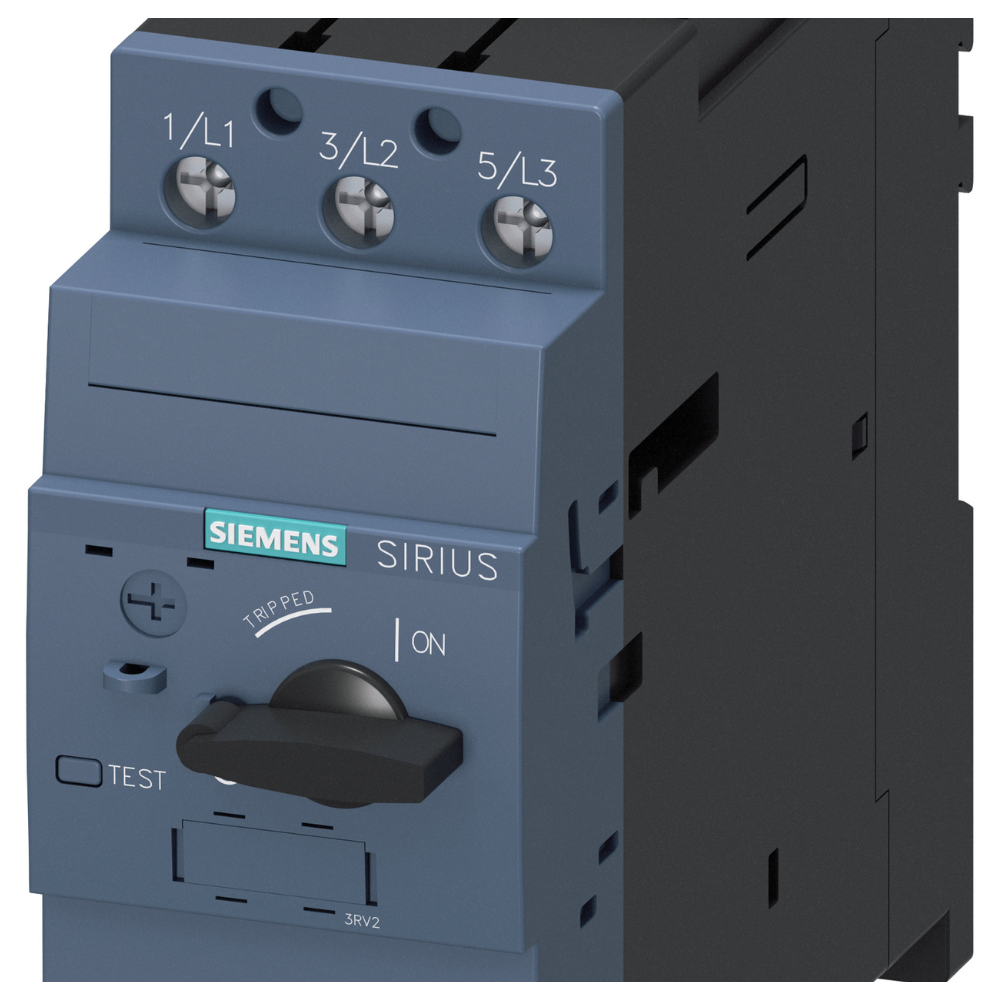

O Disjuntor Motor é um dispositivo de proteção termomagnética projetado para motores elétricos em ambientes de automação industrial. Este componente integra funções de proteção contra sobrecarga, utilizando um disparador térmico ajustável na faixa de 20A a 25A, e proteção contra curtos-circuitos, por meio de um disparador magnético fixo. Sua capacidade operacional nominal atinge 690V em corrente alternada (AC) para frequências de 50Hz e 60Hz, sendo otimizado para a proteção de motores trifásicos. A configuração de corrente permite a salvaguarda de motores com potência nominal de até aproximadamente 23,9 kW (equivalente a 32,5 CV) em sistemas de 690V, considerando um fator de potência típico de 0,8. Construído com materiais robustos, incluindo invólucros de plásticos termoendurecidos de alta resistência e contatos de ligas de cobre-prata para elevada condutividade e durabilidade, o dispositivo garante uma vida útil mecânica e elétrica prolongada. A conformidade com normas internacionais como IEC 60947-2 e IEC 60947-4-1 assegura a integridade do circuito e a segurança operacional, provendo uma resposta rápida e confiável em condições anormais, minimizando danos ao equipamento e riscos ao pessoal.

Aplicável em diversas infraestruturas de produção industrial e controle de processos, este Disjuntor Motor é fundamental para garantir a eficiência operacional e a continuidade do trabalho. É empregado na proteção de bombas, ventiladores, transportadores, máquinas-ferramenta, e outros equipamentos motorizados críticos. Sua funcionalidade abrange desde a inicialização e parada direta de pequenos motores até a integração em sistemas mais complexos com contatores e relés, contribuindo para a redução de paradas não programadas e otimização da manutenção. O design compacto permite a montagem em trilho DIN de 35mm ou fixação por parafusos em painéis elétricos, otimizando o espaço e facilitando a instalação em linhas de montagem e quadros de distribuição de energia. Possui um mecanismo de disparo livre, assegurando que o dispositivo não possa ser mantido na posição "ligado" durante uma condição de falha, e indicadores visuais claros para o estado de operação e disparo, aprimorando a capacidade de diagnóstico rápido e a segurança da planta.

EAN : 4011209930483
