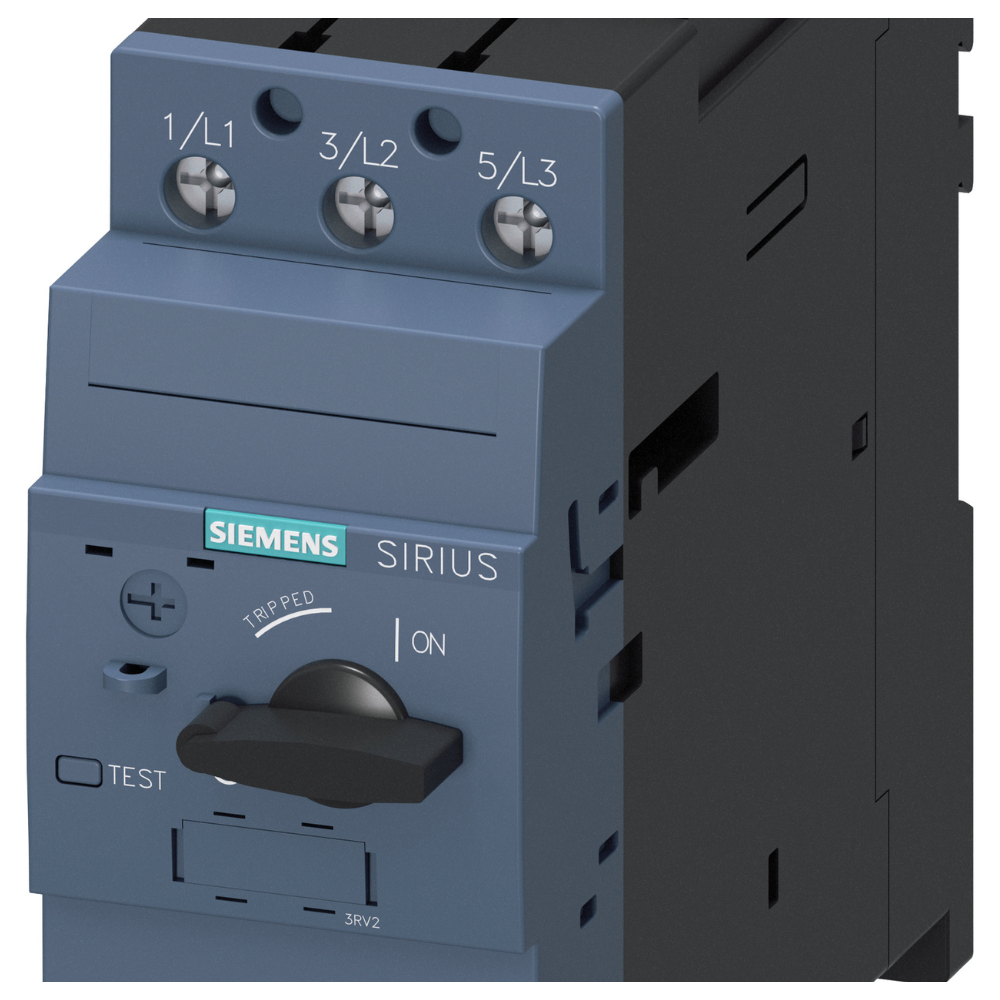

O Disjuntor Motor 3RV20314BA10 Siemens é um dispositivo de proteção termomagnética projetado para motores elétricos em ambientes de automação industrial, assegurando a proteção contra sobrecargas, curtos-circuitos e falhas de fase. Este componente é crucial para a operação segura e contínua de máquinas e linhas de produção.

DETALHES TÉCNICOS

• Modelo: 3RV2031-4BA10
• Tipo: Disjuntor de proteção de motor, termomagnético
• Fabricante: Siemens
• Faixa de ajuste de corrente (sobrecarga): 14 A a 20 A
• Corrente nominal de comutação máxima (Icu): 50 kA a 400 V AC, 12 kA a 690 V AC
• Tensão nominal: 690 V AC
• Frequência: 50/60 Hz
• Capacidade de interrupção em curto-circuito: 50 kA (a 400 V AC)
• Potência de motor máxima (AC-3, 400V): 7,5 kW (10,20 CV) a 400 V AC
• Número de polos: 3
• Tipo de disparo:
  • Disparo de sobrecarga: Térmico
  • Disparo de curto-circuito: Magnético
• Montagem: Trilho DIN ou fixação por parafuso
• Grau de proteção: IP20
• Temperatura ambiente de operação: -20 °C a +60 °C (sem degradação)
• Duração da vida mecânica: 100.000 operações
• Duração da vida elétrica: 100.000 operações a AC-3
• Certificações: CE, UL, CSA, CCC, EAC

APLICAÇÕES E SETORES

• Aplicações: Proteção e comando de motores elétricos, sistemas de bombeamento, ventiladores, transportadores, máquinas-ferramenta
• Painéis de controle: Integrável em quadros de distribuição e centros de comando de motores (CCM)
• Sistemas de automação: Essencial em processos automatizados para garantir a resiliência operacional
• Setores: Manufatura, saneamento, irrigação, mineração, indústria alimentícia e de bebidas, farmacêutica, têxtil, embalagens, HVAC
