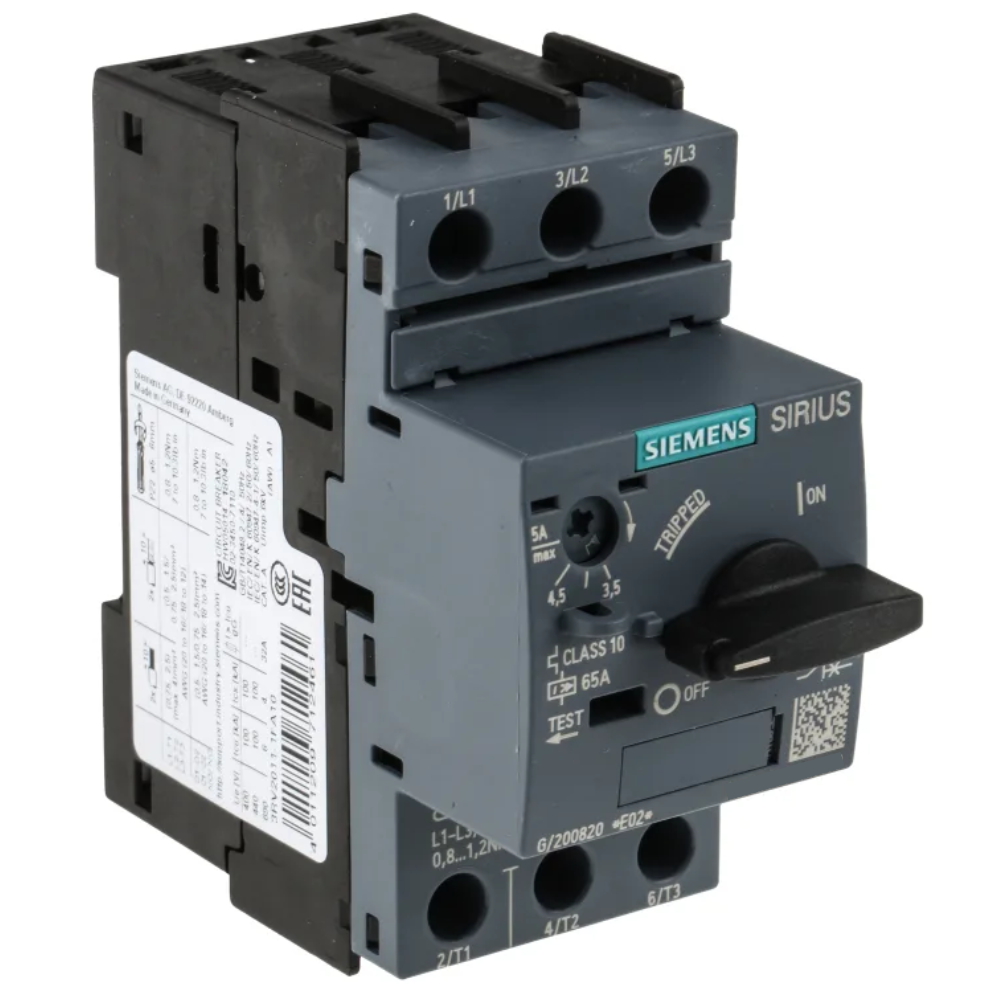

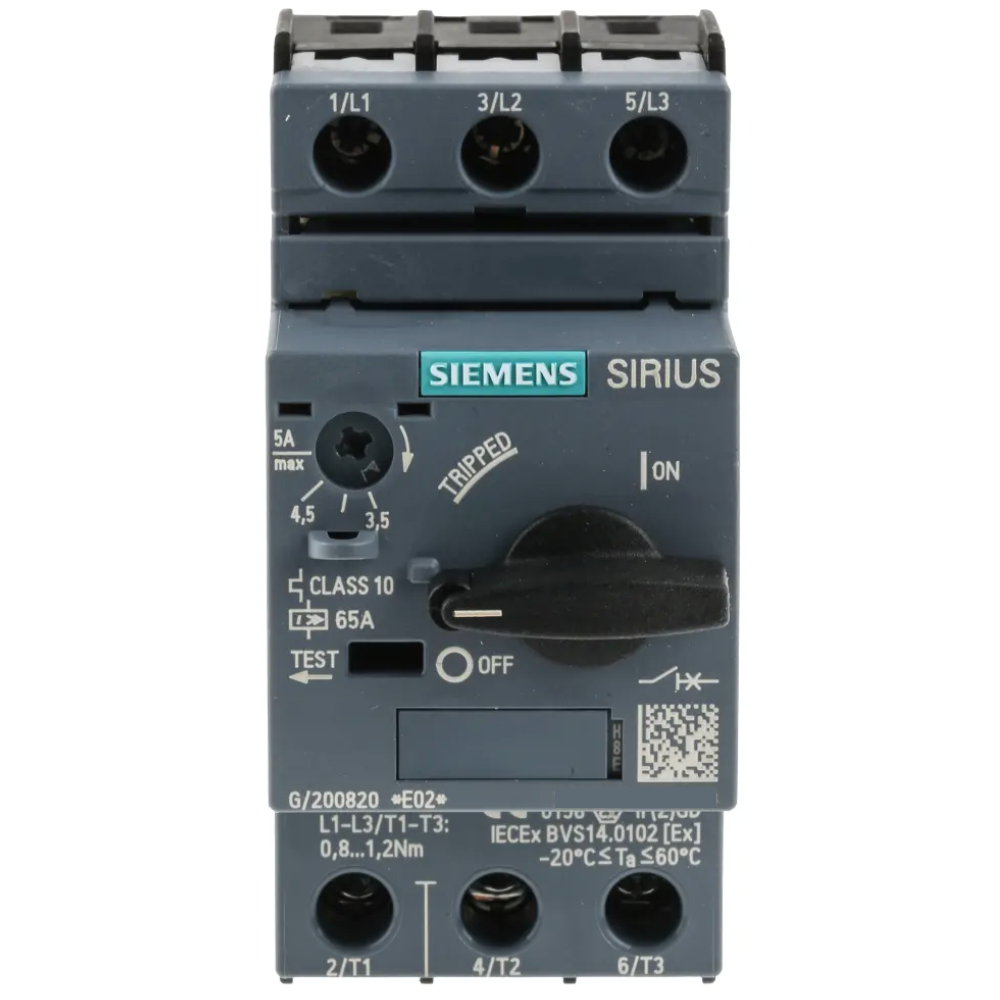

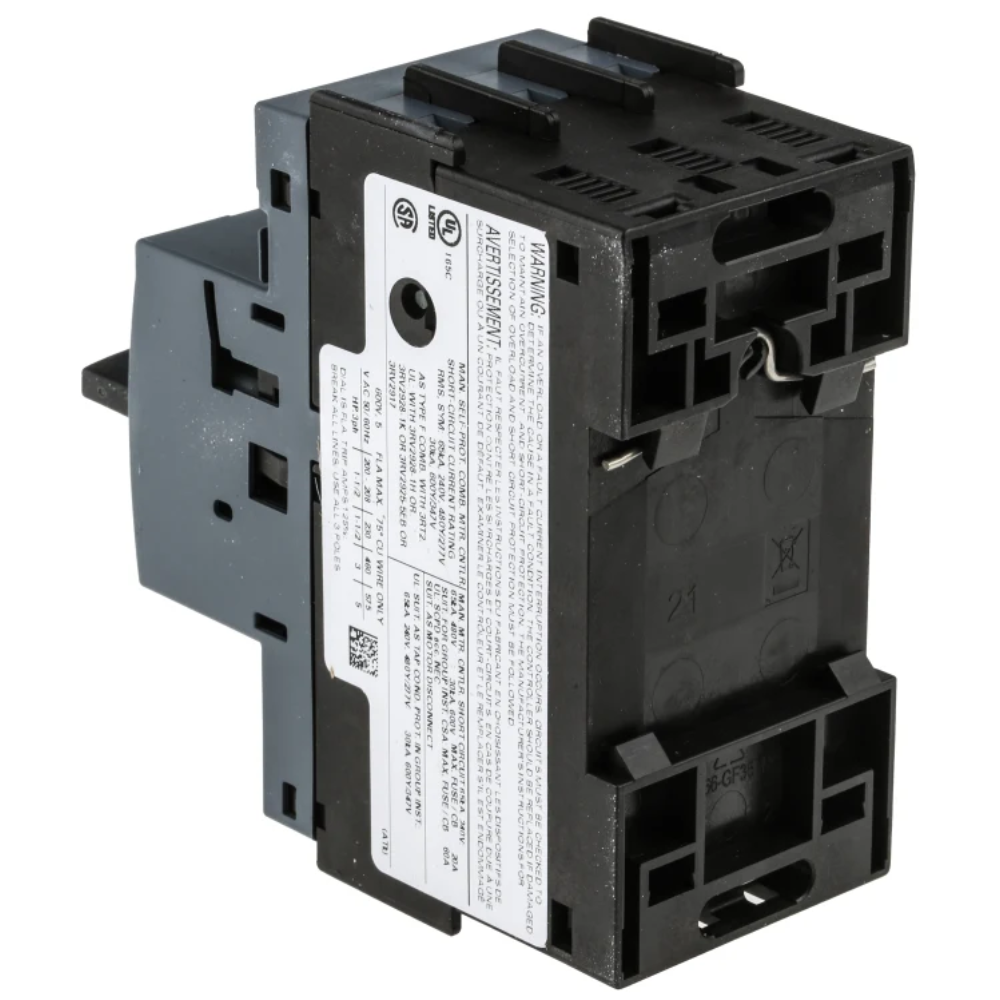

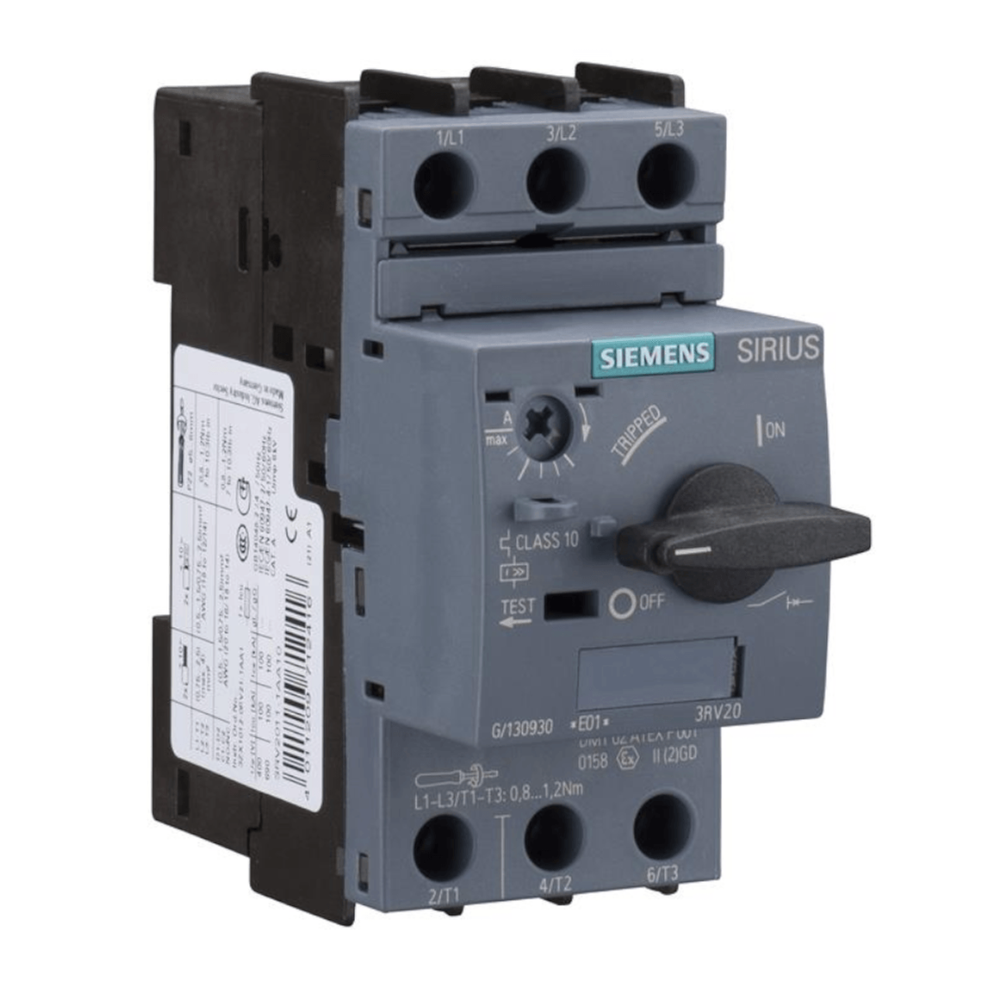

O Disjuntor Motor SIEMENS 3RV20214AA15 é um dispositivo de proteção termomagnética projetado para motores elétricos em ambientes de automação industrial. Sua função principal é salvaguardar motores contra sobrecargas, curtos-circuitos e falhas de fase, garantindo a continuidade operacional e a segurança dos equipamentos. Este disjuntor é essencial para a integridade de sistemas de acionamento em diversas aplicações industriais.

DETALHES TÉCNICOS

• Modelo: 3RV2021-4AA15
• Fabricante: SIEMENS
• Tipo de ativação: Acionamento rotativo
• Capacidade de comutação: 100 kA na tensão nominal de 400 V CA
• Faixa de ajuste para liberação de sobrecarga: 11,0 a 16,0 A
• Corrente nominal de comutação: 16 A
• Classe de proteção de sobrecarga: CLASSE 10 A
• Tensão de isolamento nominal: 690 V
• Frequência operacional: 50/60 Hz
• Número de pólos: 3
• Potência de operação do motor em CA-3:
  • Em 230 V: 3 kW (4,08 CV)
  • Em 400 V: 7,5 kW (10,20 CV)
  • Em 500 V: 9 kW (12,24 CV)
  • Em 690 V: 11 kW (14,96 CV)
• Tipo de montagem: Trilho DIN 35 mm ou montagem roscada
• Temperatura ambiente de operação: -20 a +60 °C
• Duração da vida mecânica: 100.000 ciclos de acionamento
• Duração da vida elétrica: 100.000 ciclos de acionamento a 16 A, 400 V
• Certificações: CE, UL, CSA, EAC, CCC, ATEX

APLICAÇÕES E SETORES

• Aplicações: Proteção e controle de motores elétricos, sistemas de bombeamento, ventiladores, transportadores, máquinas-ferramenta, equipamentos de elevação.
• Funções: Partida direta de motores, proteção contra sobrecarga, curto-circuito e falha de fase.
• Setores: Manufatura, energia eólica, tratamento de água, indústria alimentícia e de bebidas, farmacêutica, mineração, sistemas HVAC, automotivo.
