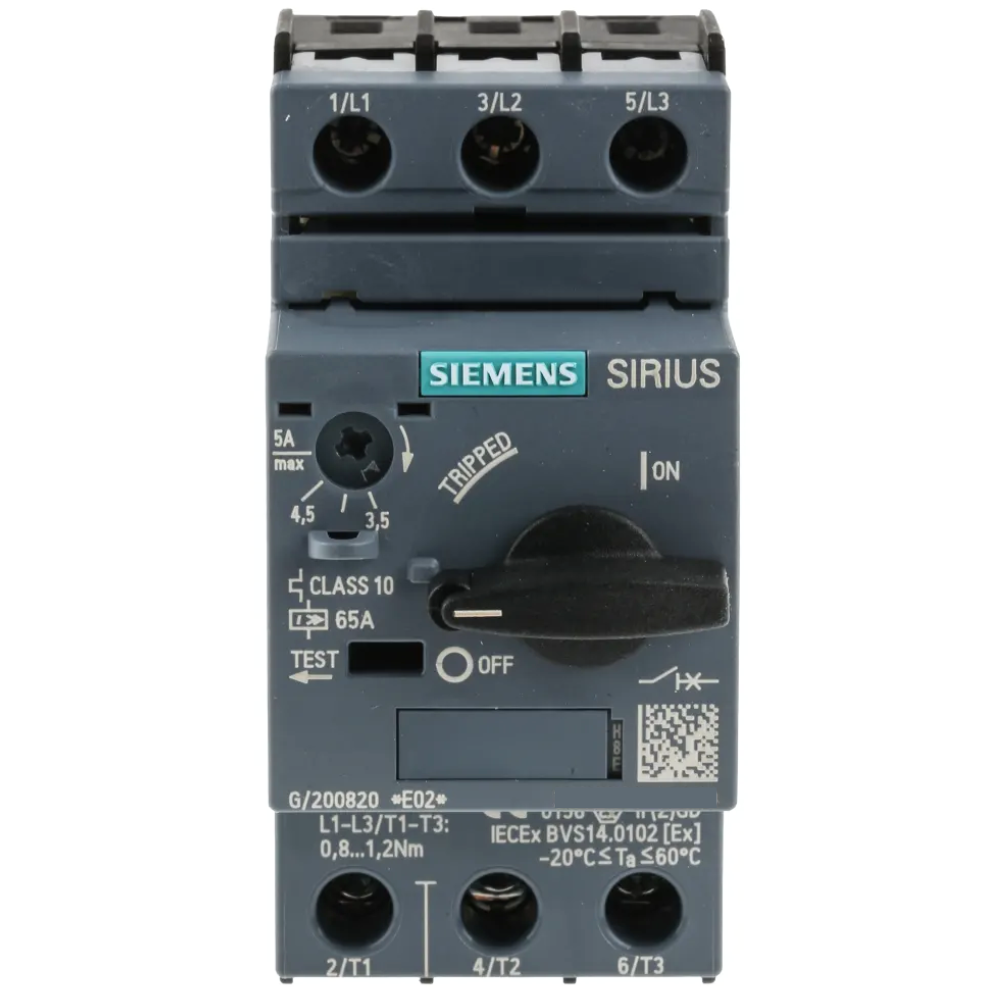

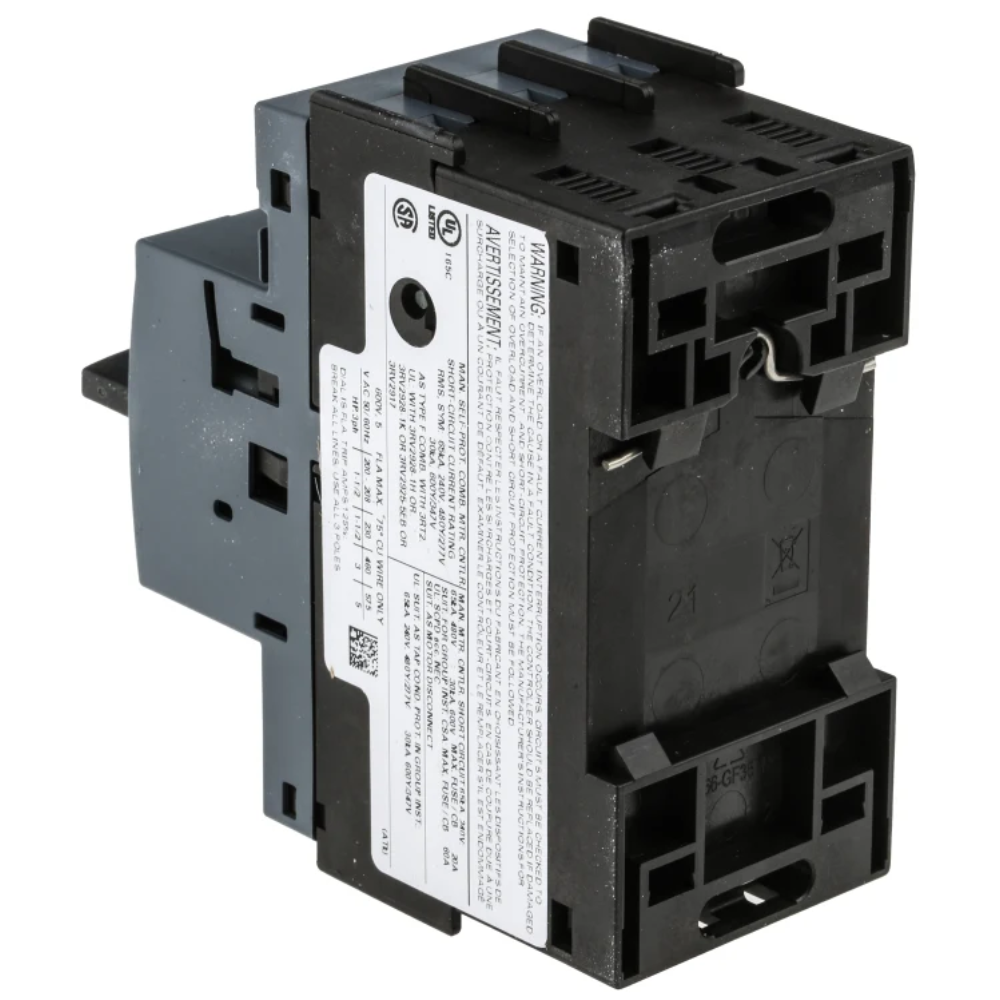

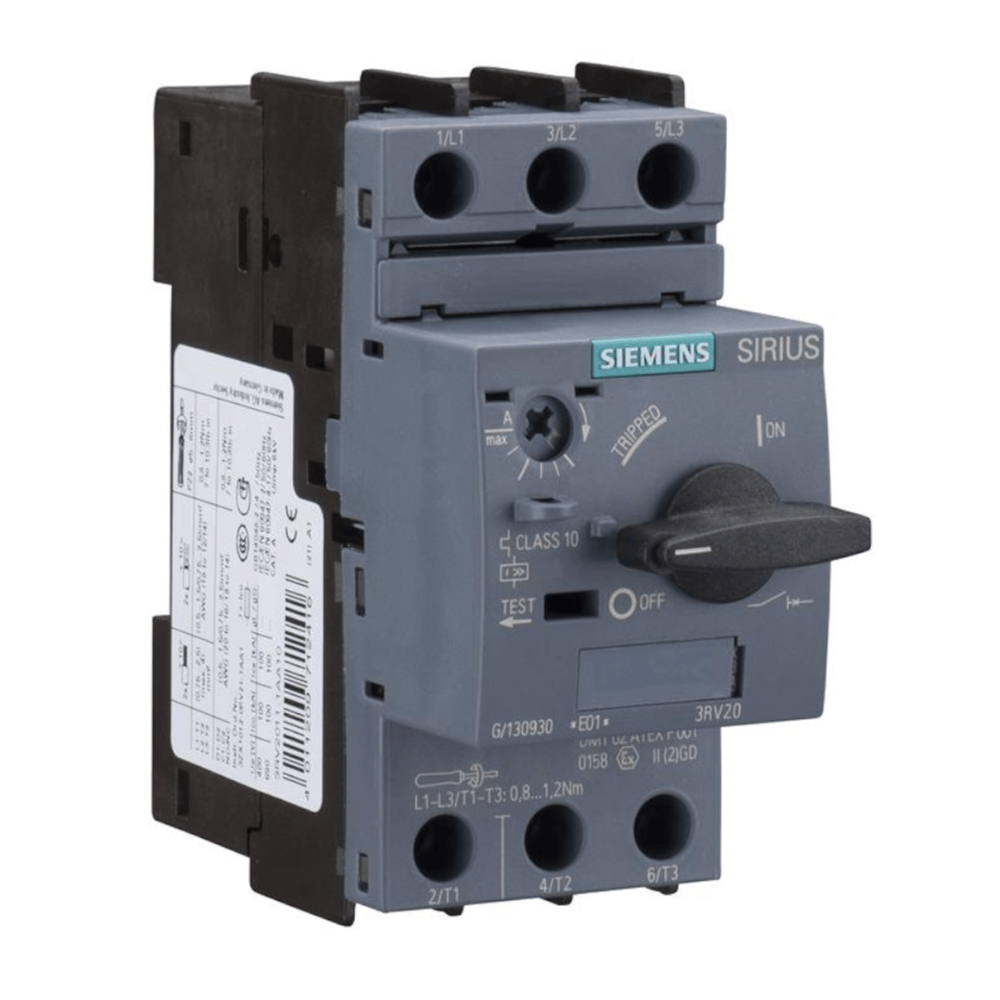

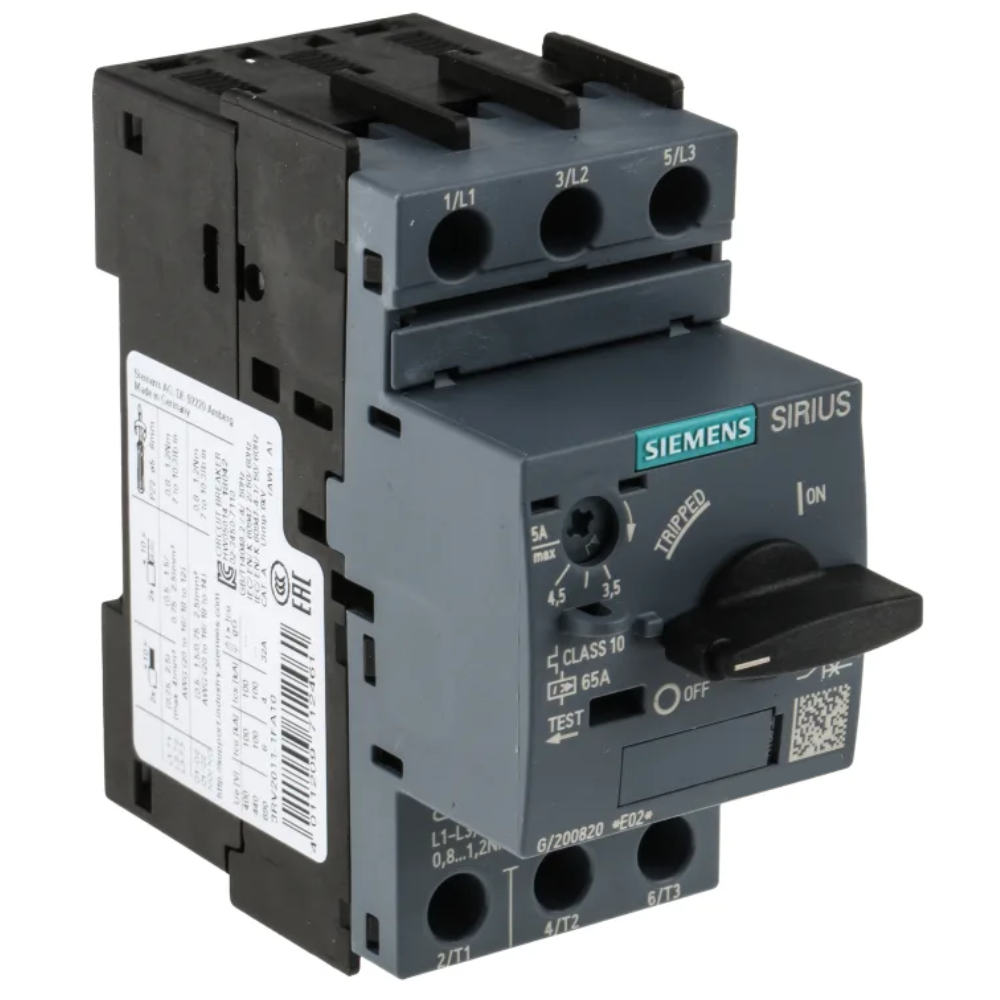

O Disjuntor Motor Siemens 3RV20210JA10 é um dispositivo de proteção termomagnética projetado para motores elétricos em ambientes de automação industrial. Ele oferece proteção contra sobrecarga, curto-circuito e falha de fase, garantindo a operação segura e contínua do equipamento e otimizando a disponibilidade da planta industrial.

DETALHES TÉCNICOS

• Modelo: 3RV20210JA10
• Tipo: Disjuntor Motor
• Série: SIRIUS 3RV2
• Faixa de ajuste térmico: 0,7 A a 1,0 A
• Corrente nominal de comutação: 1,0 A
• Tensão nominal de operação Ue: 690 V AC
• Frequência de operação: 50/60 Hz
• Número de polos: 3P
• Capacidade de interrupção de curto-circuito Icu (400 V): 100 kA
• Potência do motor (400 V AC, classe 10): 0,25 kW (0,34 CV)
• Potência do motor (500 V AC): 0,37 kW (0,50 CV)
• Potência do motor (690 V AC): 0,55 kW (0,75 CV)
• Método de disparo: Termomagnético
• Liberação de sobrecarga: Ajustável, térmica, classe 10
• Liberação de curto-circuito: Fixa, magnética (aprox. 13 x In)
• Método de conexão: Parafuso
• Tipo de montagem: Trilho DIN ou fixação por parafuso
• Grau de proteção: IP20
• Temperatura ambiente de operação: -20 °C a +60 °C
• Dimensões (LxAxP): 45 mm x 97 mm x 97 mm
• Normas e certificações: IEC 60947-2, IEC 60947-4-1, UL, CSA, CCC

APLICAÇÕES E SETORES

• Aplicações: proteção e comutação de motores elétricos, sistemas de bombeamento, ventiladores, transportadores, máquinas-ferramenta, equipamentos de processamento.
• Setores: manufatura, energia eólica, tratamento de água, embalagens, mineração, indústria alimentícia e de bebidas, química, farmacêutica.
