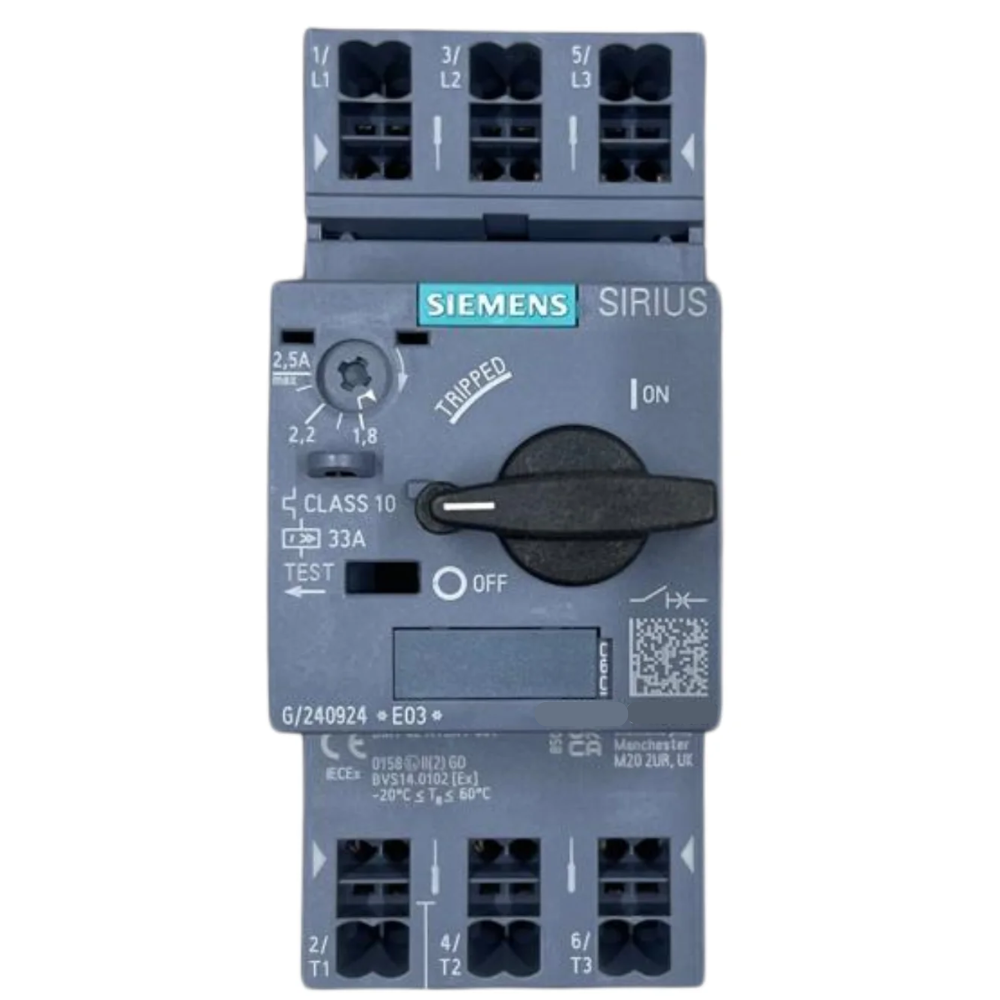

O Disjuntor Motor Siemens 3RV20110KA20 é um dispositivo de proteção termomagnética projetado especificamente para motores elétricos em ambientes de automação industrial. Ele oferece proteção integral contra sobrecarga e curto-circuito, garantindo a segurança e longevidade dos motores e do sistema elétrico. Sua robustez e precisão o tornam essencial para a operação contínua de processos industriais.

DETALHES TÉCNICOS

• Modelo: 3RV20110KA20
• Fabricante: Siemens
• Tipo de disjuntor: Disjuntor motor com proteção termomagnética
• Corrente de ajuste (faixa de sobrecarga): 0,9 A a 1,25 A
• Tensão operacional máxima: 690 V CA
• Frequência operacional: 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icu):
  • 65 kA a 400 V
  • 10 kA a 690 V
• Número de polos: 3 polos
• Tipo de disparo:
  • Disparo térmico ajustável (proteção contra sobrecarga)
  • Disparo magnético fixo (proteção contra curto-circuito, aproximadamente 13x a corrente nominal ajustada)

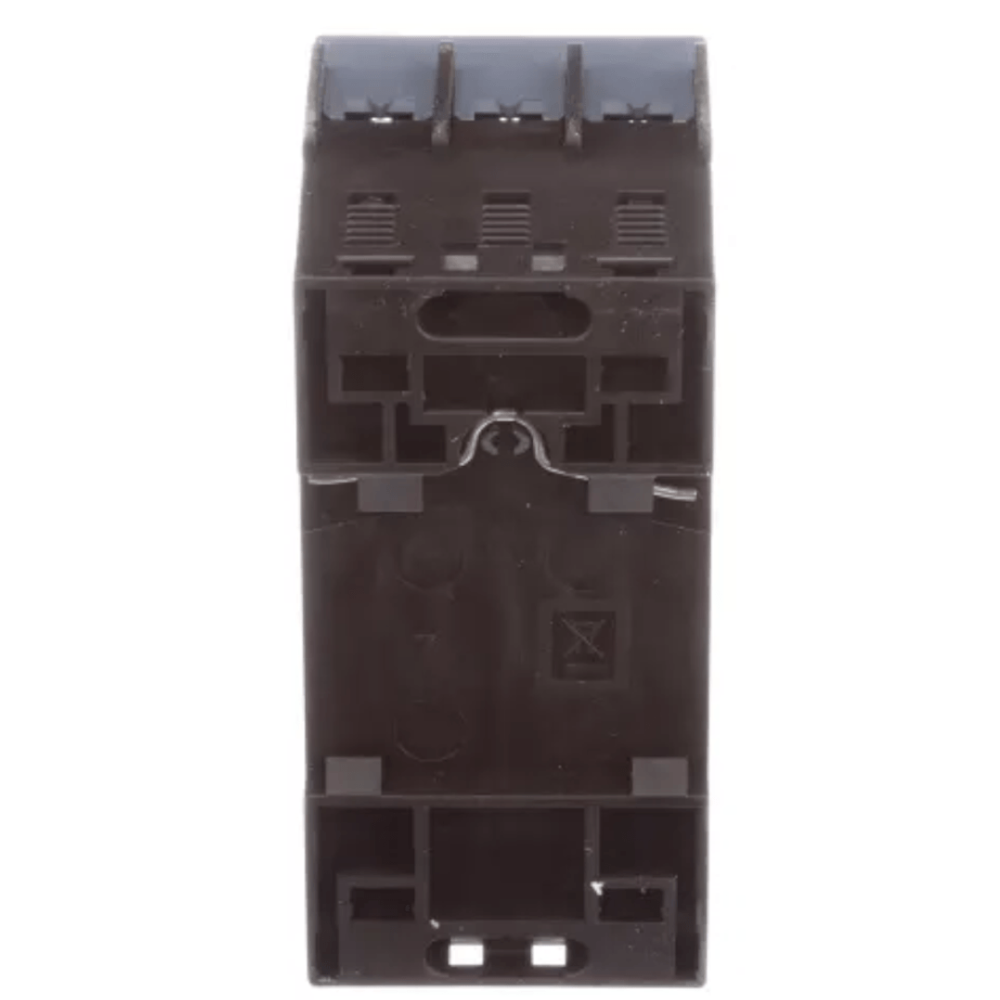

• Método de montagem: Trilho DIN 35 mm
• Conexão elétrica: Terminais de parafuso
• Durabilidade mecânica: 100.000 ciclos de operação
• Durabilidade elétrica: 50.000 ciclos de operação
• Temperatura ambiente de operação: -20 °C a +60 °C
• Grau de proteção: IP20
• Dimensões (AxLxP): 97 mm x 45 mm x 97 mm (aproximado)
• Potência máxima do motor (AC-3, 400V): 0,37 kW (0,5 CV)
• Potência máxima do motor (AC-3, 690V): 0,55 kW (0,75 CV)
• Conformidade: IEC 60947-2, IEC 60947-4-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos em máquinas industriais, sistemas de bombeamento, ventiladores, transportadores e outras cargas indutivas. Partida direta de motores, proteção individual em painéis de comando e distribuição de energia.
• Setores: Manufatura, indústria alimentícia e de bebidas, tratamento de água e efluentes, HVAC (aquecimento, ventilação e ar condicionado), embalagens, mineração, petroquímica, farmacêutica.
