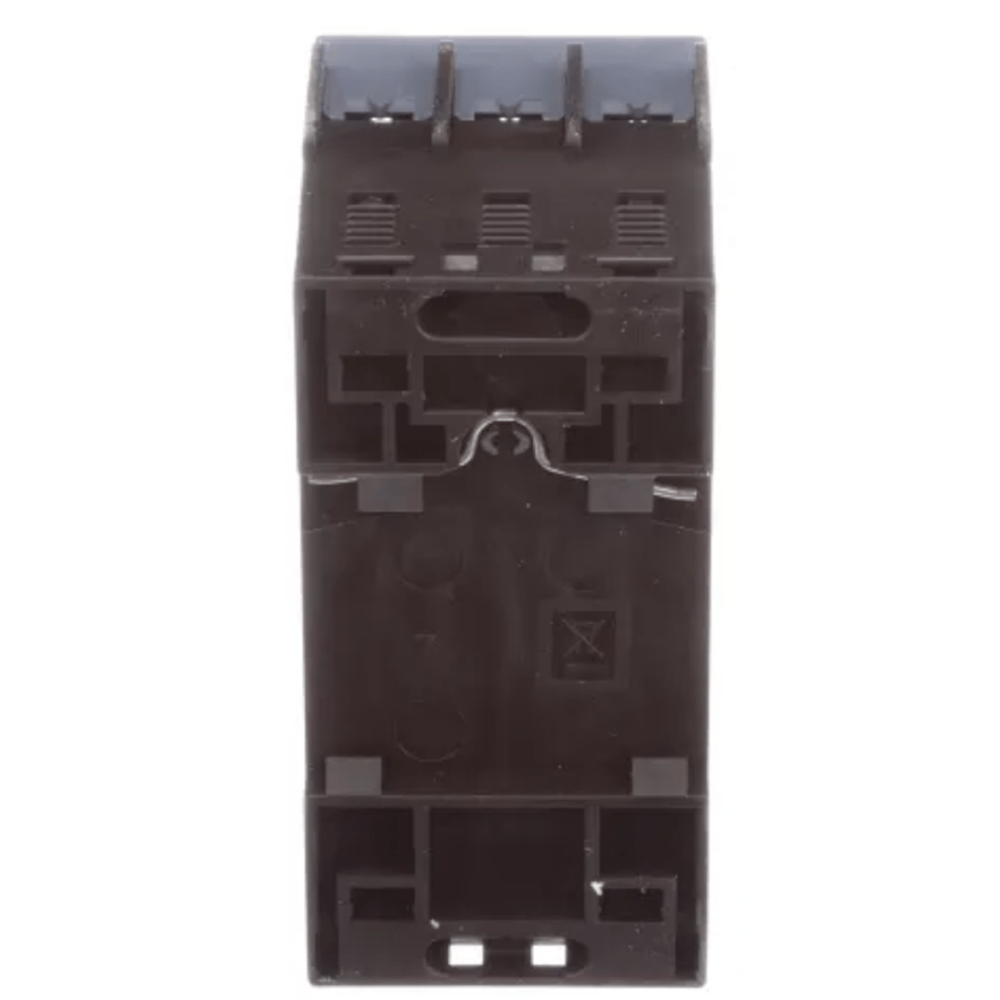

O Disjuntor Motor 3RV10110KA10 Siemens é um dispositivo de proteção termomagnética projetado especificamente para motores elétricos em ambientes de automação industrial. Ele assegura a proteção contra sobrecarga, curto-circuito e falha de fase, garantindo a integridade do motor e a continuidade operacional do sistema.

DETALHES TÉCNICOS

• Modelo: 3RV1011-0KA10
• Tipo: Disjuntor de proteção de motor
• Faixa de ajuste de corrente: 0,9 A a 1,25 A
• Corrente nominal de comutação: 1,25 A
• Tensão operacional máxima: 690 V AC
• Frequência operacional: 50/60 Hz
• Número de polos: 3
• Capacidade de interrupção de curto-circuito (Icu) a 400 V AC: 100 kA
• Tipo de disparo: Termomagnético
• Método de conexão: Terminais de parafuso
• Classe de proteção: IP20 (terminais protegidos contra contato acidental)
• Tempo de disparo: Instantâneo para curto-circuito, tempo dependente da corrente para sobrecarga
• Potência do motor típica (400 V AC): Corresponde à faixa de corrente ajustável, tipicamente até 0,37 kW (0,50 CV)
• Fixação: Trilho DIN ou montagem parafusada
• Características adicionais: Função de seccionamento, compensação de temperatura ambiente
• Normas e certificações: IEC 60947-2, IEC 60947-4-1, UL, CSA, CCC

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos em máquinas industriais, sistemas de ventilação, bombas e transportadores
• Painéis de controle: Integração em painéis de partida de motores direct-on-line (DOL) e sistemas de controle
• Proteção de circuitos: Utilizado como disjuntor de proteção para circuitos de motores de baixa potência
• Setores: Manufatura, energia eólica, tratamento de água, mineração, farmacêutico, embalagens
