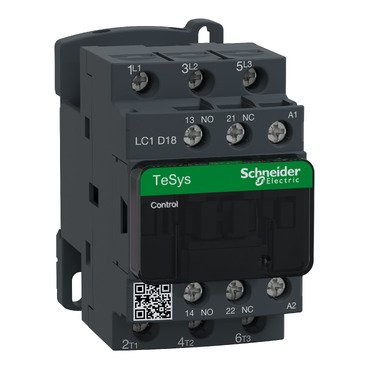

O Contator Tripolar LC1D18P7 da Schneider Electric é um componente essencial para o controle de motores elétricos e cargas resistivas em automação industrial, garantindo operação confiável e segura em sistemas de partida e parada, bem como em circuitos de manobra.

DETALHADOS TÉCNICOS

• Modelo: LC1D18P7
• Tipo: Contator Tripolar
• Número de Polos: 3P
• Corrente Nominal de Operação (AC-3, <= 440 V): 18 A
• Tensão Nominal de Isolação (Ui): 690 V para circuitos de sinalização (IEC 60947-1), 600 V para circuitos de potência (UL 508), 600 V para circuitos de potência (CSA C22.2 No 14)
• Tensão Nominal de Suporte de Impulso (Uimp): 6 kV
• Potência do Motor (AC-3, 220-230 V): 4 kW (5,44 CV)
• Potência do Motor (AC-3, 380-400 V): 7,5 kW (10,20 CV)
• Potência do Motor (AC-3, 415 V): 9 kW (12,24 CV)
• Potência do Motor (AC-3, 440 V): 9 kW (12,24 CV)
• Contato Auxiliar Integrado: 1NA + 1NF
• Tensão da Bobina de Controle: 230 VCA a 50/60 Hz
• Consumo de Potência da Bobina (selada): 7,5 VA a 20 °C
• Consumo de Potência da Bobina (ao acionar): 70 VA a 20 °C
• Corrente de comutação mínima: 5 mA para circuito de sinalização
• Tensão de comutação mínima: 17 V para circuito de sinalização
• Durabilidade Mecânica: 15 milhões de ciclos
• Durabilidade Elétrica (AC-3): 2 milhões de ciclos de operação
• Montagem: Trilho DIN ou Fixação por Parafusos
• Temperatura de Operação (Ambiente): -5 °C a +60 °C
• Grau de Proteção: IP20 (frontais) de acordo com IEC 60529
• Conectividade: Terminais de parafuso-braçadeira
• Padrões e Certificações: UL, CSA, CCC, GOST, VDE, RINA, LROS, BV

APLICAÇÕES E SETORES

• Aplicações: Partida direta de motores assíncronos, comando de iluminação, controle de aquecedores, bancos de capacitores para compensação de energia reativa.
• Equipamentos: Máquinas-ferramenta, sistemas de bombeamento, ventiladores industriais, compressores, transportadores.
• Setores: Manufatura, construção civil, tratamento de água, HVAC (aquecimento, ventilação e ar condicionado), embalagens, indústria alimentícia e de bebidas.
