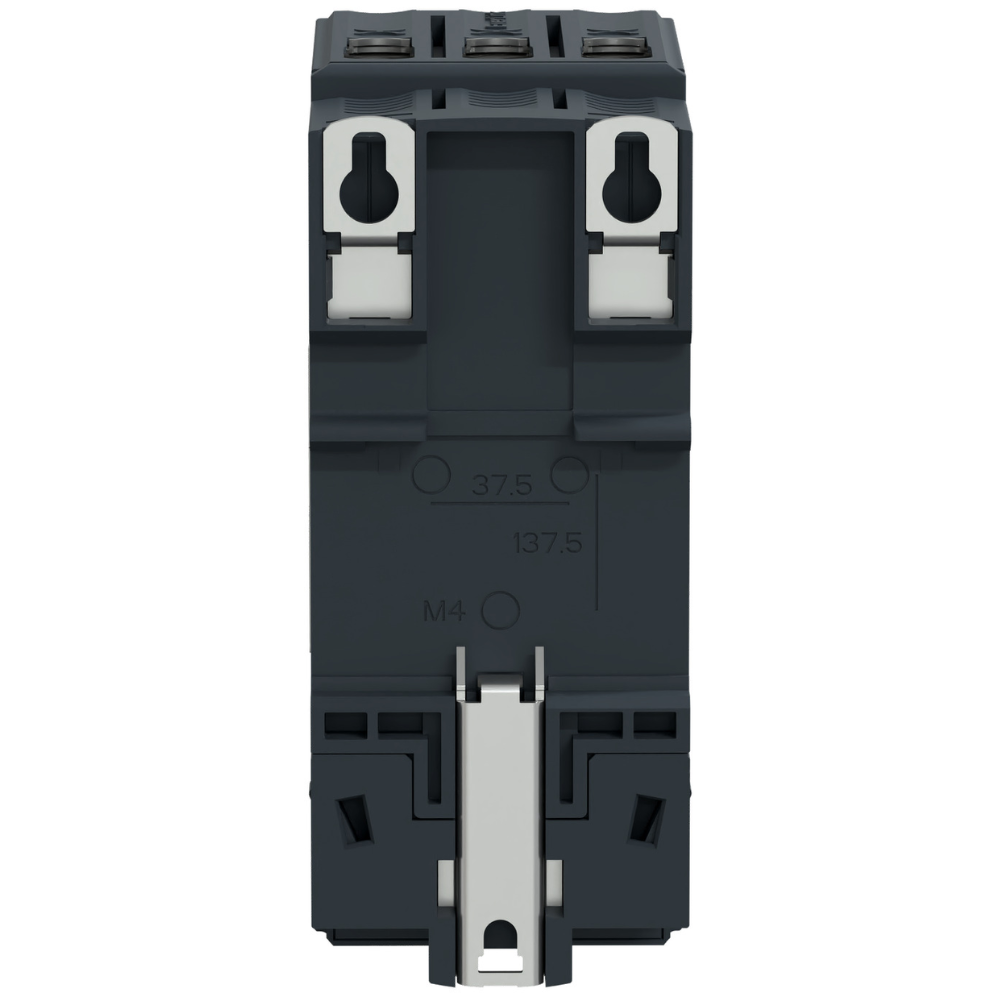

O Disjuntor Magnético TeSys EverLink GV3L32 da Schneider Electric representa uma solução robusta e compacta para proteção de motores elétricos em ambientes de automação industrial, garantindo a segurança operacional e a integridade de equipamentos através de sua tecnologia de desconexão magnética, livre de elementos térmicos. Projetado para atuação precisa em ambientes industriais exigentes.

DETALHES TÉCNICOS

• Modelo: GV3L32
• Tipo de Disjuntor: Magnético (somente proteção contra curto-circuito)
• Corrente Nominal de Operação (Ie): 32 A
• Faixa de Ajuste Magnético: Fixo em 14 x In (448 A)
• Tensão Nominal de Operação (Ue): 690 V CA
• Tensão Suportável de Impulso Nominal (Uimp): 6 kV
• Capacidade de Interrupção de Curto-Circuito (Icu): 50 kA a 400 V CA, 10 kA a 690 V CA
• Número de Polos: 3P
• Potência do Motor Máxima: 15 kW (20,39 CV) a 400/415V CA, 22 kW (29,91 CV) a 500V CA, 30 kW (40,79 CV) a 690V CA
• Tipo de Controle: Manopla Rotativa
• Fixação: Trilho DIN de 35 mm ou aparafusado em painel
• Conexão: Bornes de parafuso EverLink (compressão)
• Temperatura de Operação: -20°C a +60°C
• Grau de Proteção IP: IP20
• Certificações: CE, UL, CSA, CCC, EAC, Marine (BV, RINA, LROS)
• Dimensões (A x L x P): 132 mm x 55 mm x 136 mm

APLICAÇÕES E SETORES

• Aplicações: Proteção de motores elétricos para evitar danos por curto-circuito, integração em CCMs (Centros de Controle de Motores), painéis de distribuição. Complementar a relés de sobrecarga térmica.
• Linhas de Produção: Sistemas de transporte, máquinas de embalagem, bombas, ventiladores e sistemas de elevação em processos industriais.
• Setores: Manufatura, saneamento, energia e utilidades, mineração, construção civil, petroquímica.
