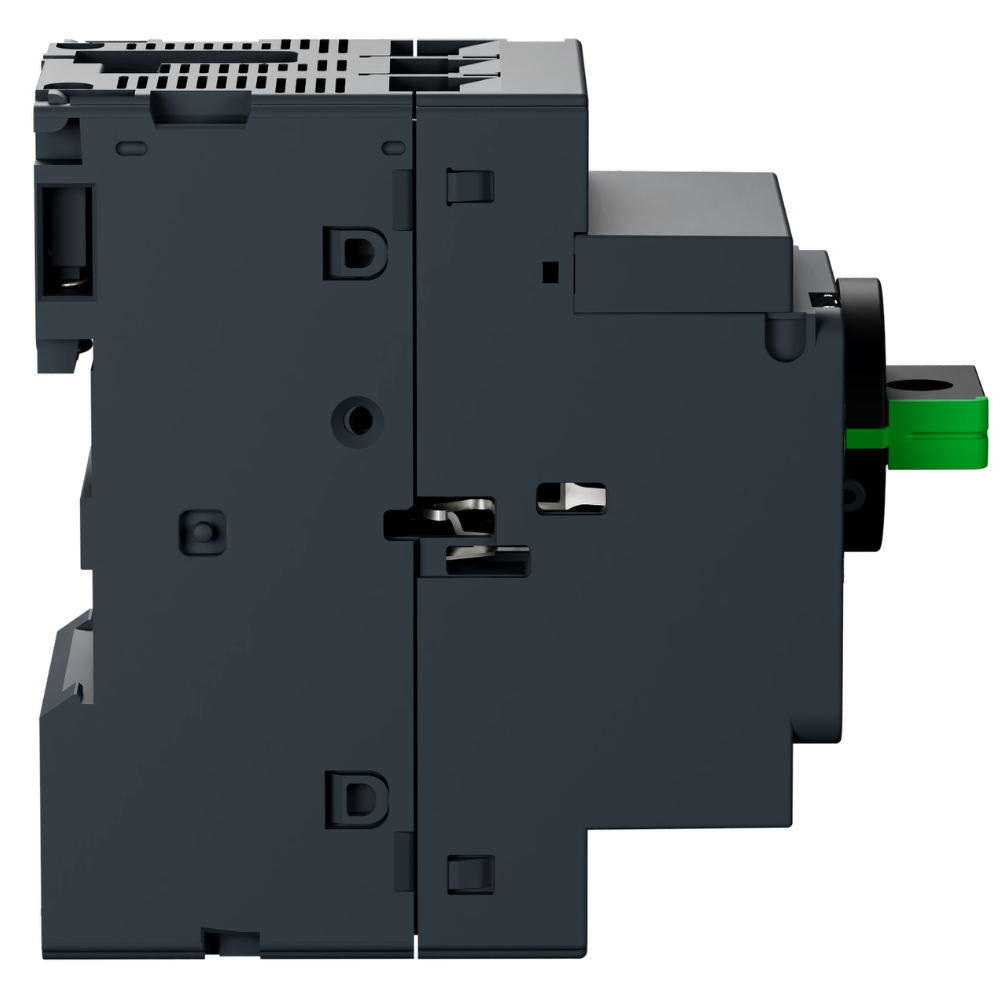

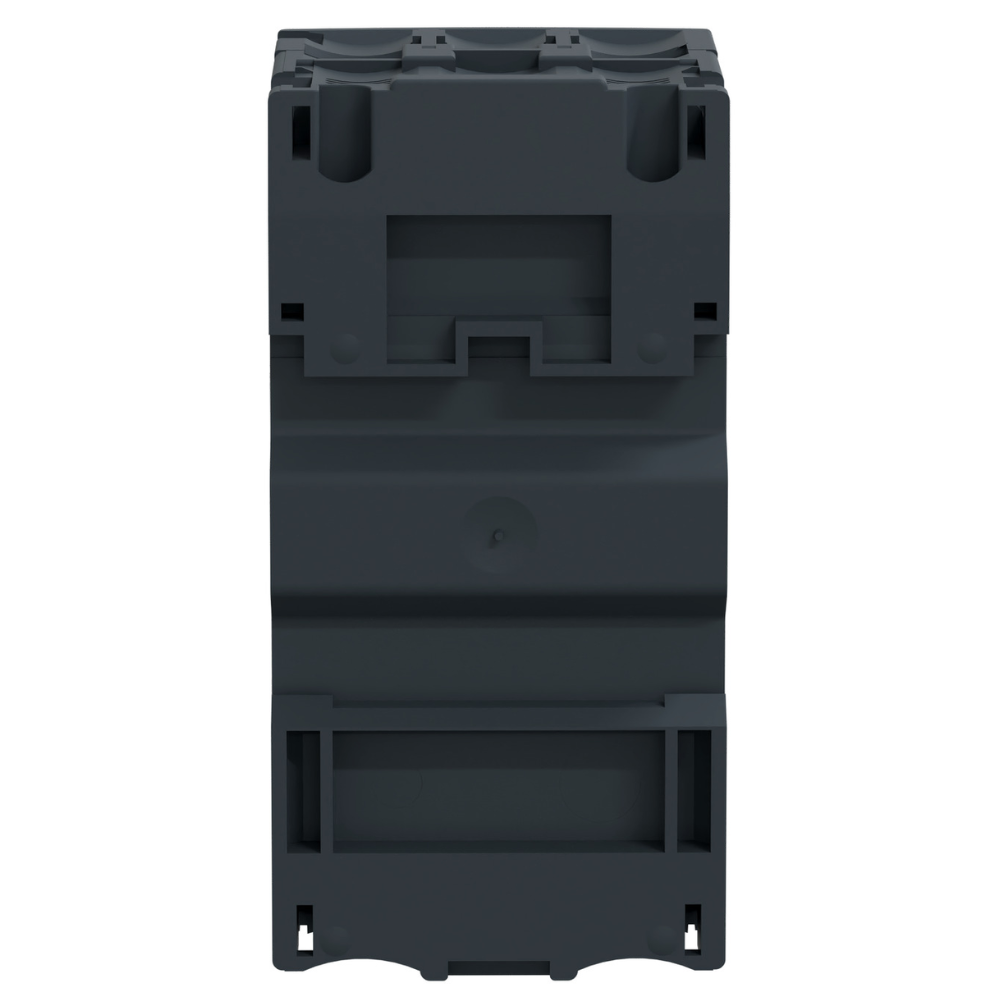

O Disjuntor Motor TeSys GV2 com manopla rotativa é uma solução compacta e robusta para proteção de motores elétricos em ambientes de automação industrial. Ele integra funções de disjuntor e relé térmico, garantindo segurança e prolongando a vida útil dos equipamentos. Este dispositivo é essencial para a operação confiável de linhas de produção e sistemas de controle.

DETALHES TÉCNICOS

• Tipo de Produto: Disjuntor Motor
• Modelo: GV2L16
• Série: TeSys GV2
• Fabricante: Schneider Electric
• Corrente Nominal: 14 A
• Faixa de Ajuste Térmico: 9,0 a 14,0 A
• Capacidade de Interrupção (Icu): 100 kA @ 230-240 V CA, 10 kA @ 440 V CA, 3 kA @ 500 V CA, 3 kA @ 690 V CA
• Tensão Nominal de Operação (Ue): 690 V CA 50/60 Hz
• Tensão Suportável de Impulso Nominal (Uimp): 6 kV
• Potência do Motor: 5,5 kW (7,48 CV) @ 400/415 V CA, 7,5 kW (10,20 CV) @ 500 V CA, 11 kW (14,96 CV) @ 690 V CA
• Método de Operação: Manopla Rotativa
• Número de Polos: 3P
• Tipo de Proteção: Térmica (sobrecarga), Magnética (curto-circuito)
• Frequência: 50/60 Hz
• Montagem: Trilho DIN 35 mm ou Fixação por Parafuso
• Conexão: Terminais de braçadeira de parafuso (1 x cabo rígido 1...6 mm², 1 x cabo flexível 1...4 mm² com terminal)
• Grau de Proteção IP: IP20
• Grau de Proteção IK: IK04
• Temperatura de Operação: -20°C a +60°C
• Certificações: UL, CSA, CCC, EAC, ATEX, BV, LROS (Lloyds Register of Shipping), RINA, DNV, GL

APLICAÇÕES E SETORES

• Aplicações: proteção e controle de motores elétricos, máquinas operatrizes, ventiladores, bombas, compressores, transportadores
• Linhas de produção: sistemas de movimentação, automação de processos, instalações de HVAC
• Setores: indústria manufatureira, construção civil, saneamento, mineração, alimentícia e bebidas, embalagem, papel e celulose
