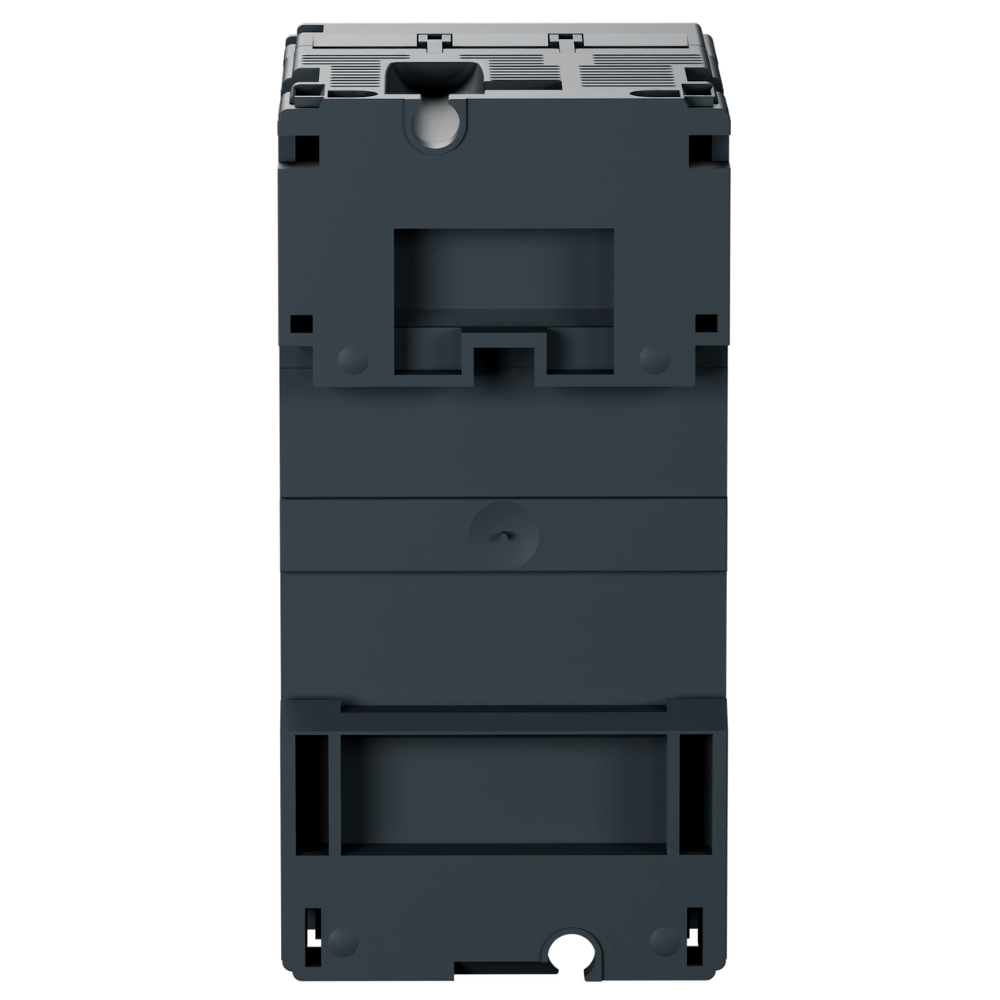

O Disjuntor Motor TeSys Manopla Rotativa GV2L10 Schneider é um dispositivo de proteção termomagnética projetado especificamente para motores elétricos em ambientes de automação industrial. Ele integra funções de disjuntor e relé térmico, oferecendo proteção contra sobrecarga, curto-circuito e falha de fase, garantindo a segurança e longevidade dos motores.

DETALHES TÉCNICOS

• Linha de Produto: TeSys GV2
• Tipo de Dispositivo: Disjuntor guarda-motor
• Modelo: GV2L10
• Tecnologia de Desligamento: Termomagnético
• Faixa de Ajuste Térmico: 4,0 A a 6,3 A
• Corrente Nominal para Operação: 6,3 A
• Potência do Motor Compatível: 3 kW (4,08 CV) a 400/415 V CA a 50/60 Hz; 3 kW (4,08 CV) a 440 V CA a 50/60 Hz
• Tensão Nominal de Operação: 690 V CA 50/60 Hz
• Tensão Nominal de Isolação: 690 V CA 50/60 Hz conforme EN/IEC 60947-1
• Tensão Nominal de Impulso Suportável: 6 kV conforme EN/IEC 60947-2
• Poder de Interrupção Icu: 100 kA a 230/240 V CA 50/60 Hz; 100 kA a 400/415 V CA 50/60 Hz; 100 kA a 440 V CA 50/60 Hz; 100 kA a 500 V CA 50/60 Hz; 4 kA a 690 V CA 50/60 Hz
• Frequência da Rede: 50/60 Hz
• Modo de Montagem: Calha DIN de 35 mm ou aparafusado
• Conexões Elétricas: Terminais de braçadeira roscada, 2 x 0,75...2,5 mm² flexível sem extremidade do cabo; 2 x 0,75...2,5 mm² flexível com extremidade do cabo; 1 x 1...6 mm² sólido; 2 x 1...6 mm² flexível sem extremidade do cabo
• Torque de Aperto: 1,7 N.m nos terminais de braçadeira roscada
• Durabilidade Mecânica: 100.000 ciclos
• Durabilidade Elétrica: 100.000 ciclos para CA-3 a 400 V
• Grau de Proteção IP: IP20 conforme IEC 60529
• Temperatura Ambiente de Operação: -20…+60 °C
• Dimensões (AxLxP): 89 x 45 x 78,2 mm
• Peso do Produto: 0,26 kg

APLICAÇÕES E SETORES

• Aplicações: Proteção e controle de motores elétricos, sistemas de partida direta, aplicações de bombeamento, ventilação e esteiras transportadoras.
• Linhas de produção: Sistemas motorizados que exigem proteção confiável contra falhas elétricas.
• Setores: Manufatura, construção civil, tratamento de água, agricultura, mineração, embalagem, HVAC (Aquecimento, Ventilação e Ar Condicionado), indústria alimentícia.
