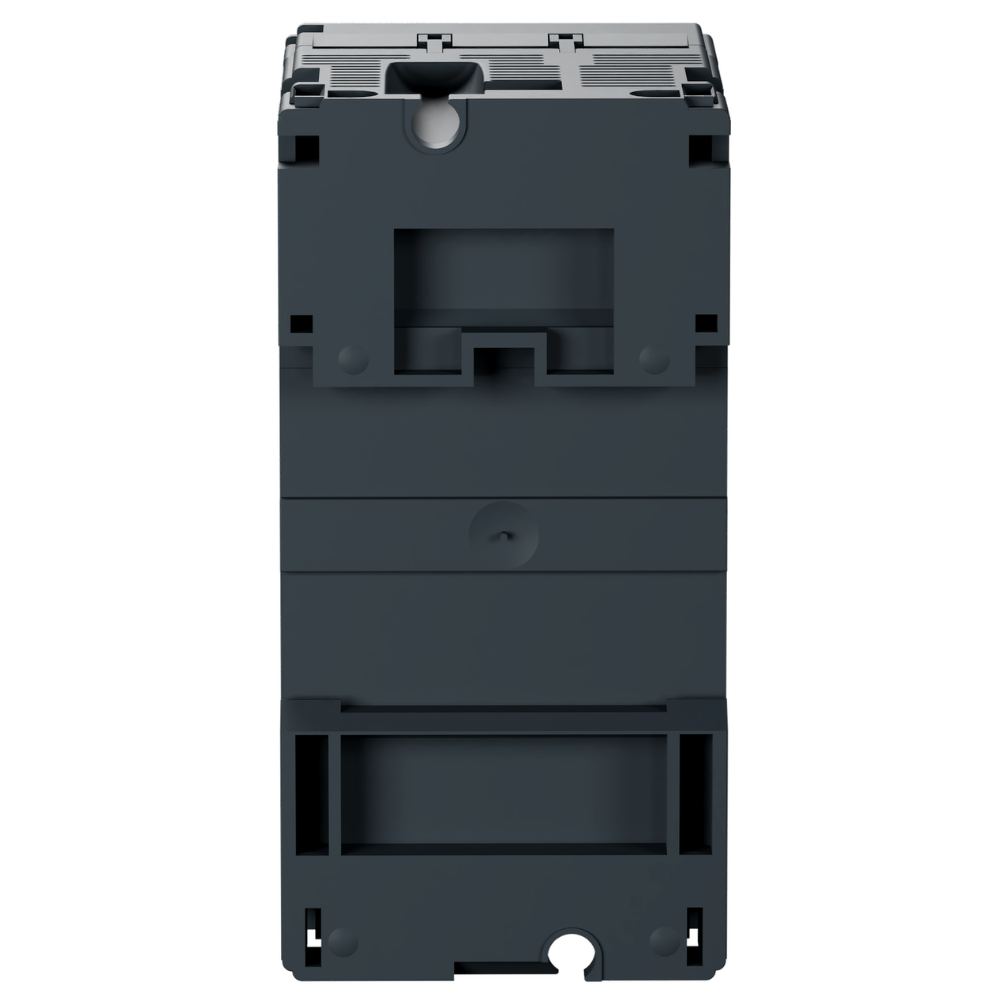

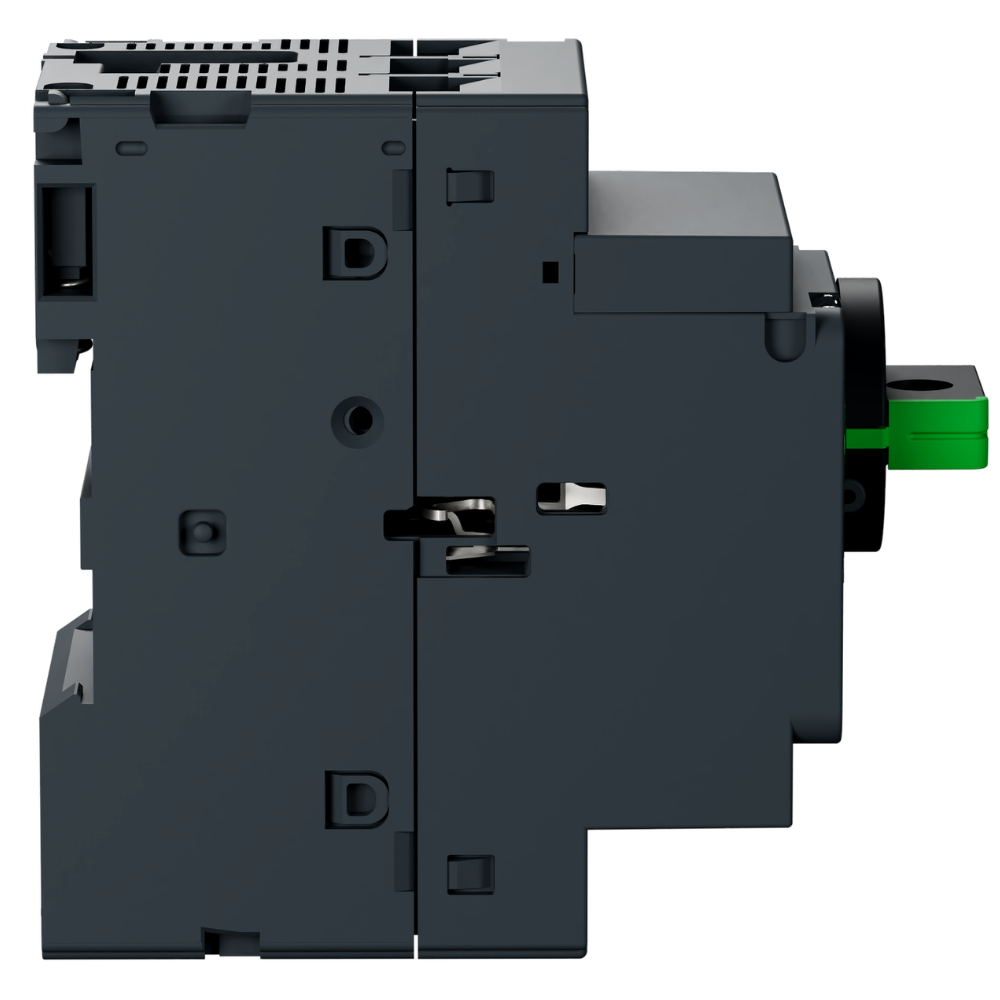

O Disjuntor Motor TeSys GV2 com manopla rotativa é uma solução compacta de proteção e controle para motores elétricos em ambientes de automação industrial, integrando funções de disjuntor e relé térmico em um único dispositivo para otimizar o espaço e a funcionalidade. Sua capacidade de proteção térmica e magnética garante a segurança e a longevidade dos motores industriais.

DETALHES TÉCNICOS

• Modelo: GV2L08
• Tipo: Disjuntor Motor
• Fabricante: Schneider Electric
• Linha de Produto: TeSys GV2
• Corrente Nominal de Operação (Ie): 4 A
• Faixa de Ajuste Térmico: 2,5 - 4 A
• Temperatura de Operação: -20°C a +60°C
• Tensão Nominal de Operação (Ue): 690 V CA
• Tensão Nominal de Isolação (Ui): 690 V CA
• Tensão Nominal de Suporte de Impulso (Uimp): 6 kV
• Poder de Corte em Curto-Circuito (Icu): 100 kA a 230/240 V CA, 100 kA a 400/415 V CA, 3 kA a 690 V CA
• Número de Polos: 3P (Tripolar)
• Comando: Manopla Rotativa
• Categoria de Utilização: AC-3
• Potência de Motor Suportada: 1,1 kW (1,50 CV) a 230/240 V CA, 1,5 kW (2,04 CV) a 400/415 V CA, 2,2 kW (2,99 CV) a 500 V CA, 4 kW (5,44 CV) a 690 V CA
• Fixação: Trilho DIN 35 mm ou parafusos (painel)
• Grau de Proteção (IP): IP20
• Grau de Proteção (IK): IK04
• Dimensões (AxLxP): 89 x 45 x 78,2 mm
• Certificações: UL, CSA, CE, CCC, EAC

APLICAÇÕES E SETORES

• Aplicações: proteção e controle de motores elétricos, acionamento de pequenas máquinas e equipamentos, sistemas de bombeamento
• Linhas de produção: transportadores, bombas, ventiladores, máquinas-ferramenta de pequeno porte
• Setores: manufatura, embalagem, tratamento de água, HVAC, máquinas OEM, agricultura
