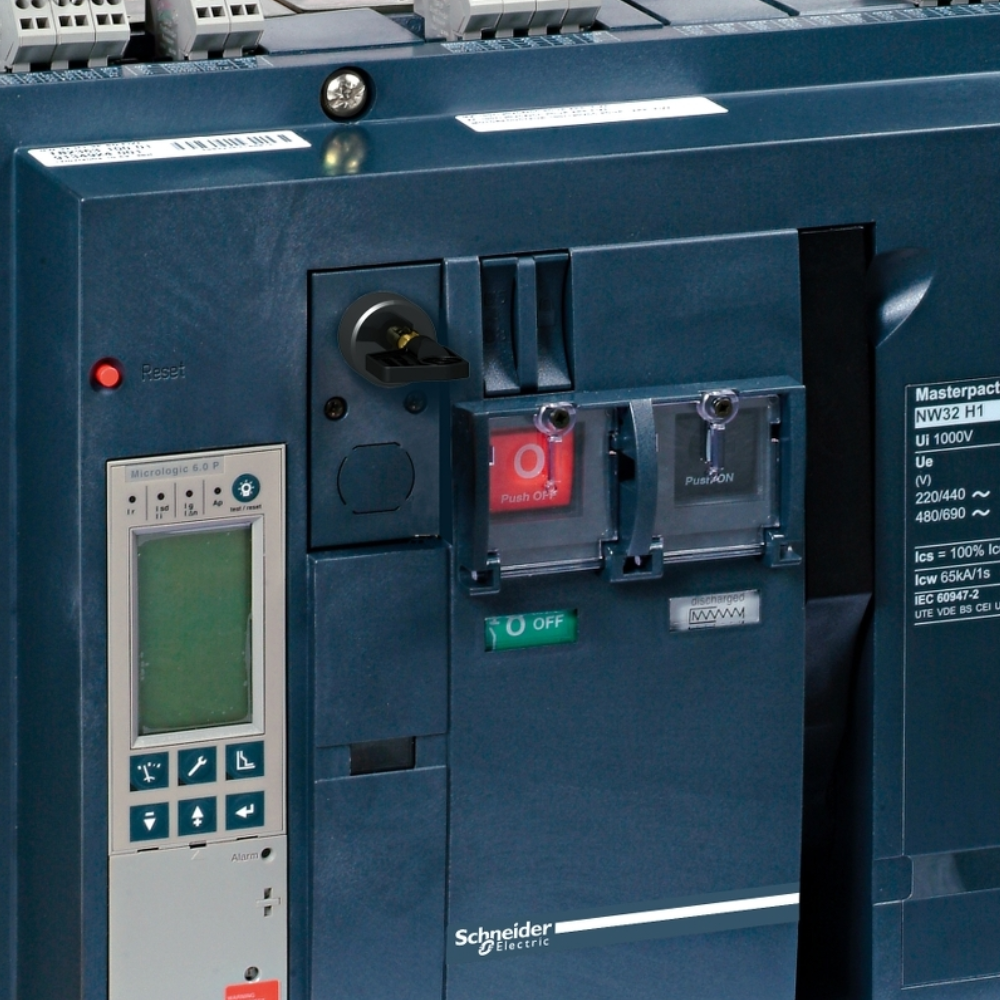

O Disjuntor MasterPact NW32H1 é um equipamento de proteção elétrica de alta performance, projetado para garantir a segurança e a continuidade operacional em sistemas de distribuição de energia. Este disjuntor de caixa aberta oferece proteção contra sobrecargas e curtos-circuitos em instalações de grande porte, sendo fundamental para a resiliência de infraestruturas elétricas complexas.

DETALHES TÉCNICOS

• Nome do Produto: Disjuntor MasterPact NW32H1
• Referência: NW32H13PEF5.0E
• Marca: Schneider Electric
• Número de Polos: 3P (tripolar)
• Corrente Nominal: 3200 A
• Capacidade de Interrupção (Icu): 65 kA a 415 V CA (50/60 Hz)
• Tensão Nominal de Operação (Ue): Até 690 V CA
• Tensão Nominal de Isolação (Ui): 1000 V CA
• Frequência de Operação: 50/60 Hz
• Unidade de Disparo: Micrologic 5.0E (eletrônica)
• Funções da Unidade de Disparo: Proteção de sobrecarga de longa duração (Lr), proteção de curta duração (Sr) e proteção instantânea (Ir)
• Tipo de Instalação: Fixa (opções de extraível disponíveis para outros modelos)
• Conexão: Traseira
• Dimensões (L x A x P): 435 mm x 439 mm x 326 mm (valores aproximados, podem variar ligeiramente)
• Peso: Aproximadamente 55 kg
• Grau de Proteção: IP20 (com tampas terminais)
• Padrões e Certificações: IEC 60947-2, NEMA, UL (dependendo da versão e configuração)
• Potência Dissipada por Polo: 150 W (0,20 CV) (valor aproximado sob corrente nominal)

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos principais de distribuição em quadros elétricos de média e alta potência, geradores, motores de grande porte, sistemas de cogeração, subestações e centros de dados.
• Linhas de produção: Proteção de entradas de energia em plantas industriais, garantindo a estabilidade e a segurança de sistemas críticos.
• Setores: Industrial pesado (siderurgia, mineração), energia (geração e distribuição), petróleo e gás, centros de dados, infraestrutura de transporte, setor público (hospitais, aeroportos, edifícios comerciais de grande porte).
