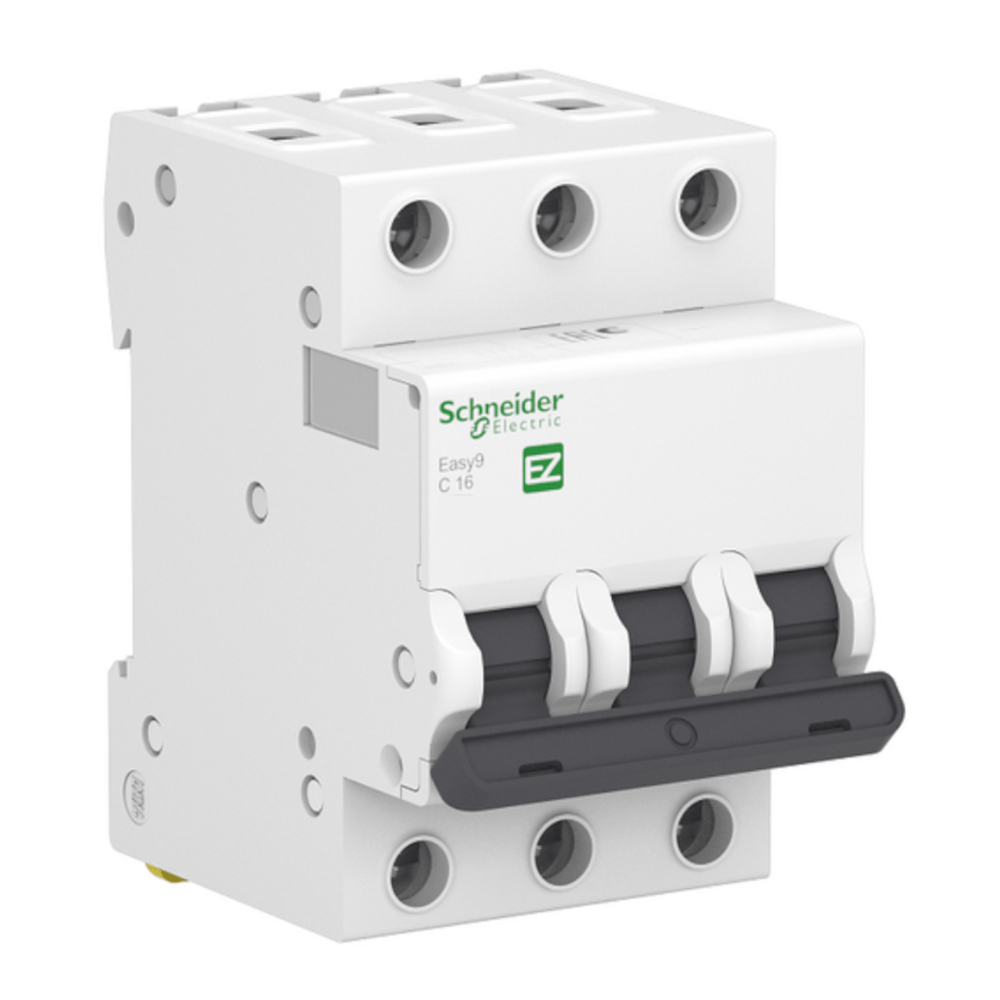

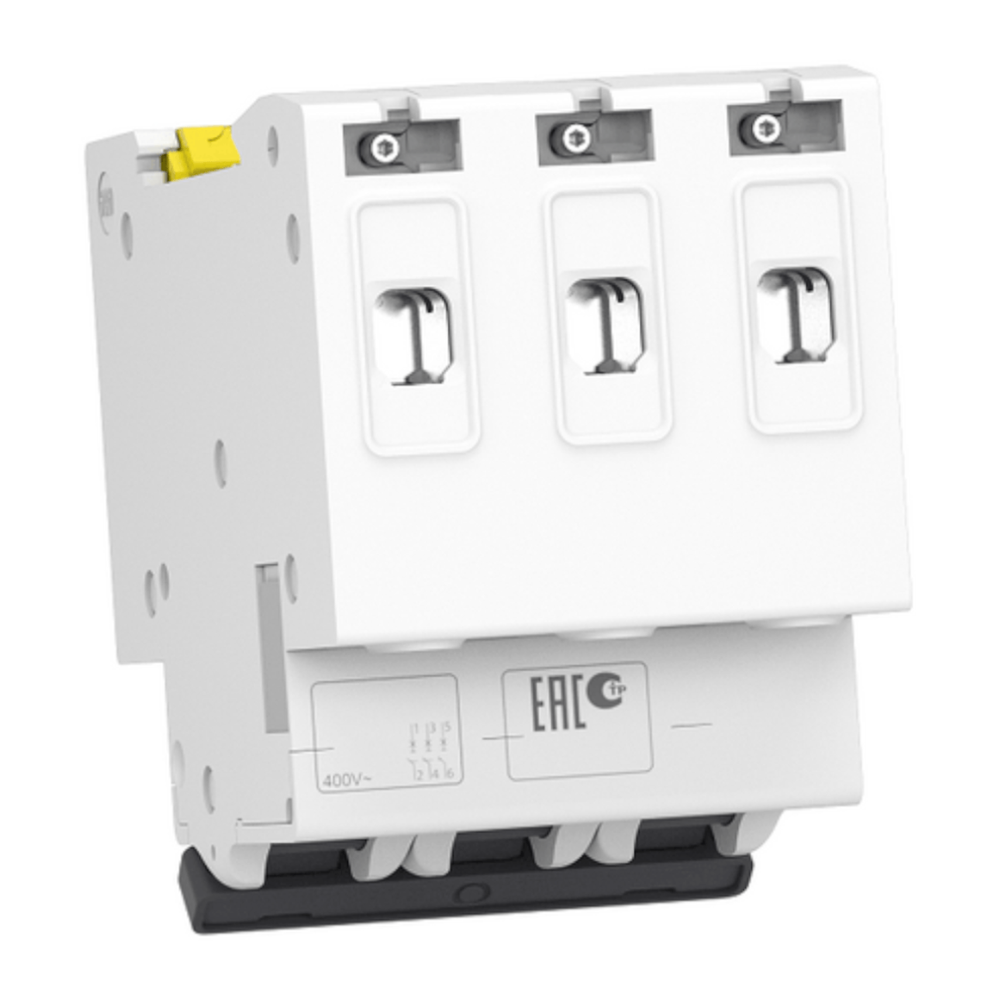

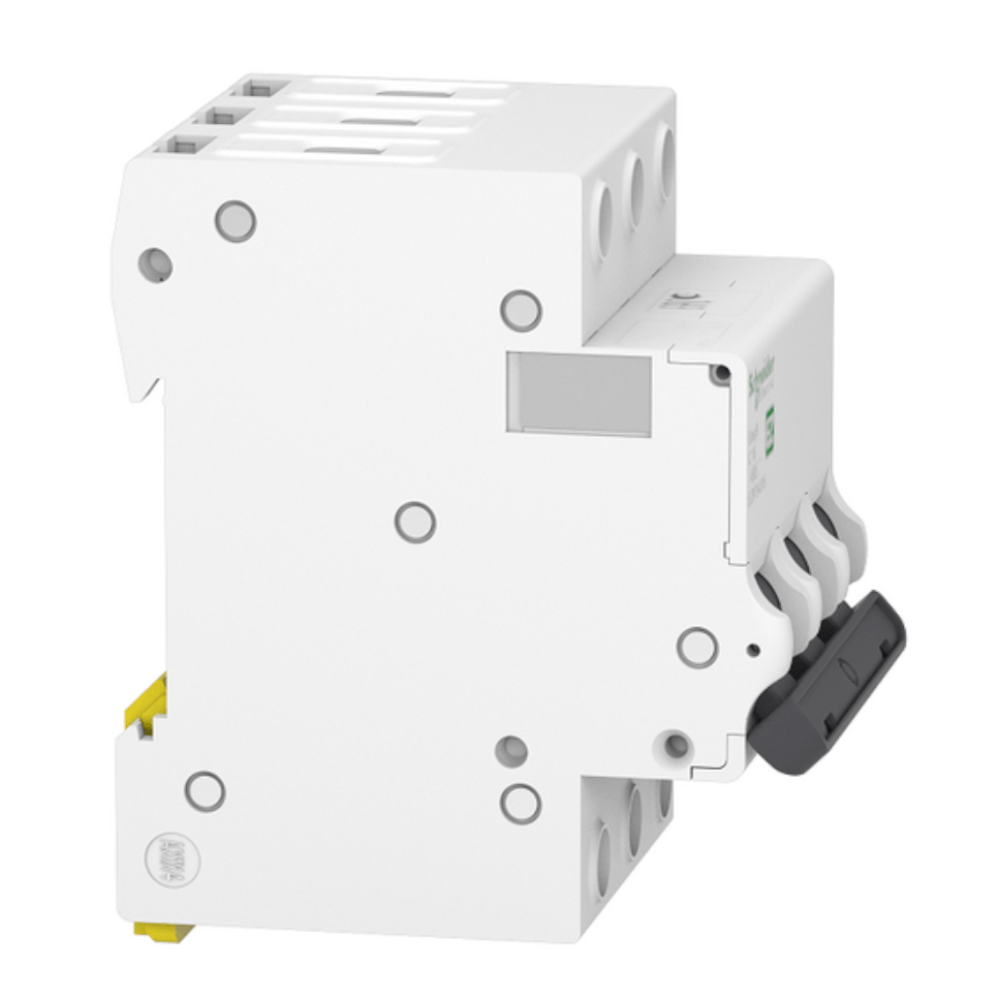

O Disjuntor Mini Tripolar Easy9 Schneider é um dispositivo de proteção elétrica desenvolvido para garantir a segurança de instalações e equipamentos em ambientes de automação industrial e predial. Sua função principal é interromper automaticamente o fluxo de corrente elétrica em caso de sobrecarga ou curto-circuito, prevenindo danos e falhas no sistema.

DETALHES TÉCNICOS

• Modelo: EZ9F33325
• Fabricante: Schneider Electric
• Tipo: Disjuntor Miniatura (MCB)
• Número de polos: 3P (Tripolar)
• Corrente Nominal (In): 25 A
• Curva de disparo: C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Capacidade de interrupção em curto-circuito (Icu): 3000 A (3 kA) a 230/400 V CA
• Tensão operacional nominal (Ue): 230/400 V CA
• Frequência operacional: 50/60 Hz
• Vida útil elétrica: 4.000 ciclos
• Vida útil mecânica: 10.000 ciclos
• Montagem: Trilho DIN de 35 mm
• Conexões: Bornes de gaiola para cabos de até 25 mm²
• Dimensões (A x L x P): 81 mm x 54 mm x 66,5 mm
• Grau de proteção: IP20 (bornes), IP40 (invólucro, em painel)
• Temperatura de operação: -25 °C a +60 °C
• Conformidade com normas: IEC 60898-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos elétricos em painéis de distribuição, controle de motores de baixa potência (até aproximadamente 2,3 kW / 3,13 CV), iluminação industrial, sistemas de aquecimento e ventilação.
• Sistemas elétricos: circuitos secundários em quadros de distribuição, proteção de equipamentos sensíveis a sobrecargas e curtos-circuitos.
• Setores: Edificações comerciais (escritórios, lojas), edificações residenciais, indústria leve, automação predial, máquinas e equipamentos com sistemas elétricos de baixa tensão.
