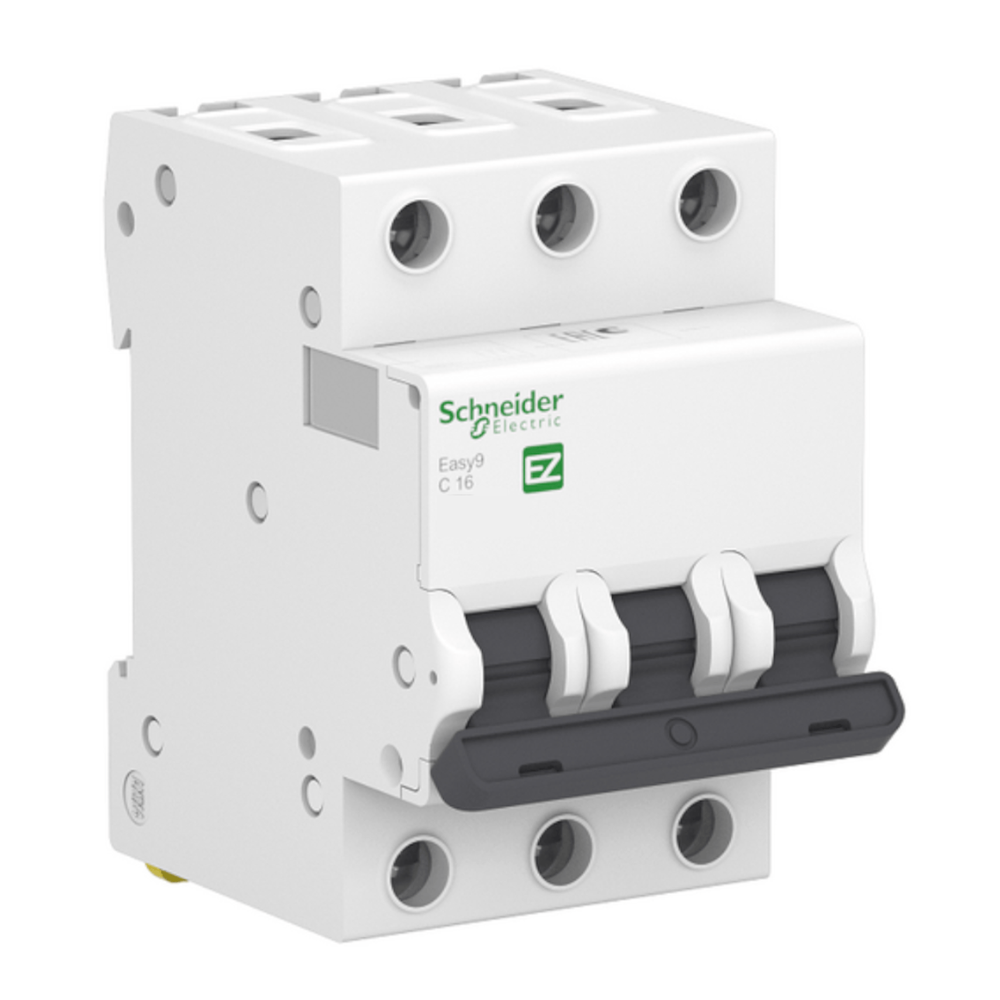

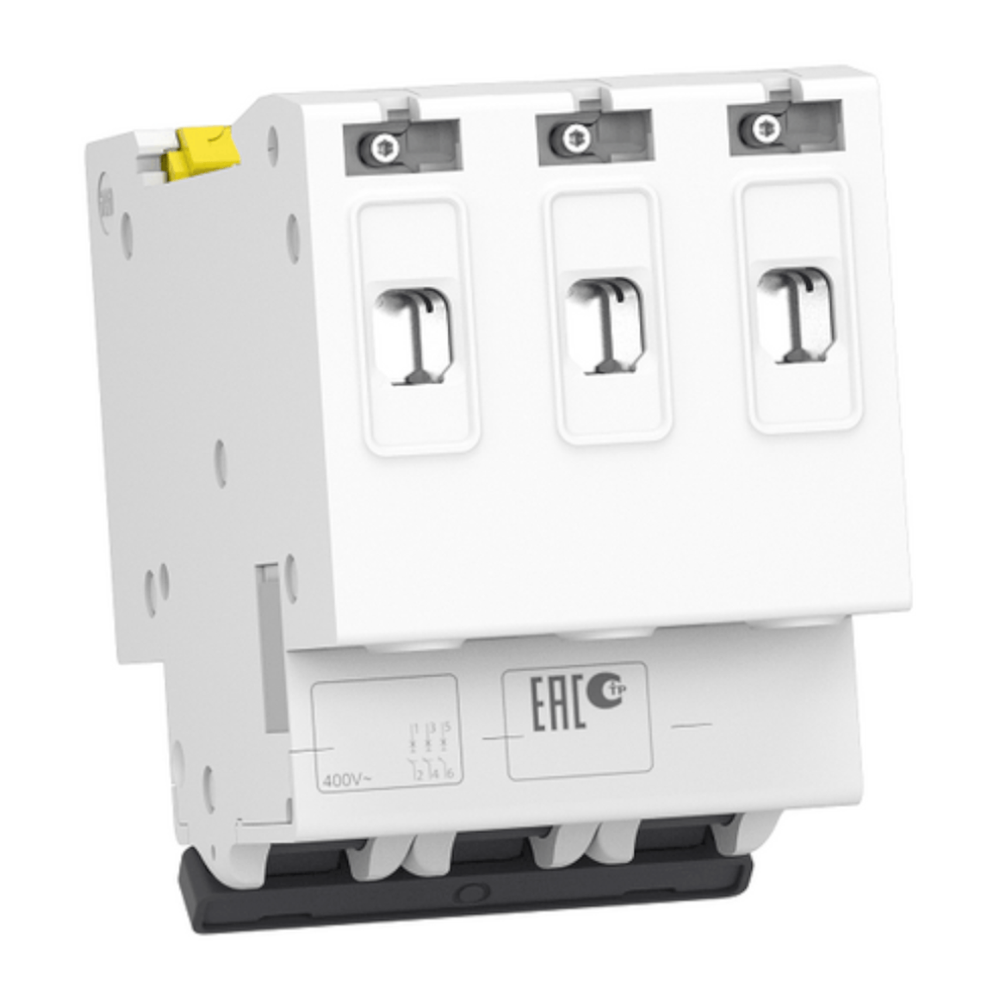

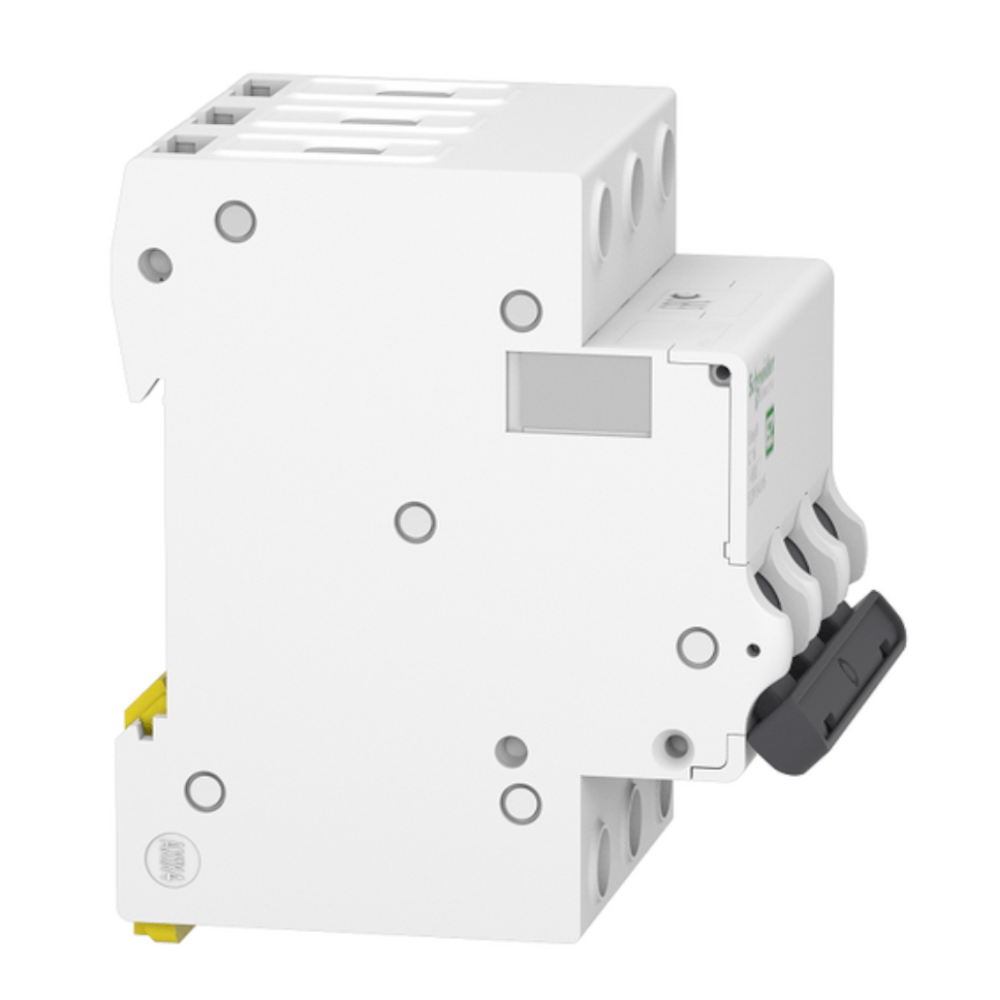

O Disjuntor Mini Tripolar Easy9 20A Curva C 3000A EZ9F33320 da Schneider Electric é um dispositivo de proteção elétrica essencial para sistemas de automação industrial, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos, otimizando a funcionalidade de instalações elétricas industriais e comerciais.

DETALHES TÉCNICOS

• Tipo de produto: Disjuntor miniatura
• Modelo: EZ9F33320
• Número de polos: 3P (Tripolar)
• Corrente nominal (In): 20 A
• Tensão nominal de operação (Ue): 400 V CA 50/60 Hz
• Capacidade de interrupção em curto-circuito (Icn): 3000 A a 400 V CA 50/60 Hz (conforme NBR IEC 60898)
• Curva de disparo: Curva C (atuação entre 5 a 10 vezes a corrente nominal)
• Tecnologia da unidade de disparo: Termomagnético
• Durabilidade elétrica: 4000 ciclos
• Durabilidade mecânica: 10000 ciclos
• Conexão: Terminais de aperto tipo túnel para cabos de até 25 mm²
• Montagem: Trilho DIN
• Grau de proteção IP: IP20 (acoplado a barreiras de terminais), IP40 (em invólucro)
• Temperatura de operação: -25 °C a +70 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Potência dissipada por polo: 2,3 W (3,13 CV) a 20 A
• Largura: 54 mm
• Altura: 81 mm
• Profundidade: 72 mm
• Peso: 0,375 kg
• Certificações: INMETRO, NBR IEC 60898-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas de uso geral, motores elétricos de baixa potência, máquinas industriais, painéis de controle, sistemas de automação predial e residencial
• Instalações: Quadros de distribuição, centros de controle de motores, painéis elétricos industriais
• Setores: Industrial (manufatura, embalagens, automotivo), comercial (escritórios, lojas), residencial, setor de serviços (hospitais, hotéis), infraestrutura
