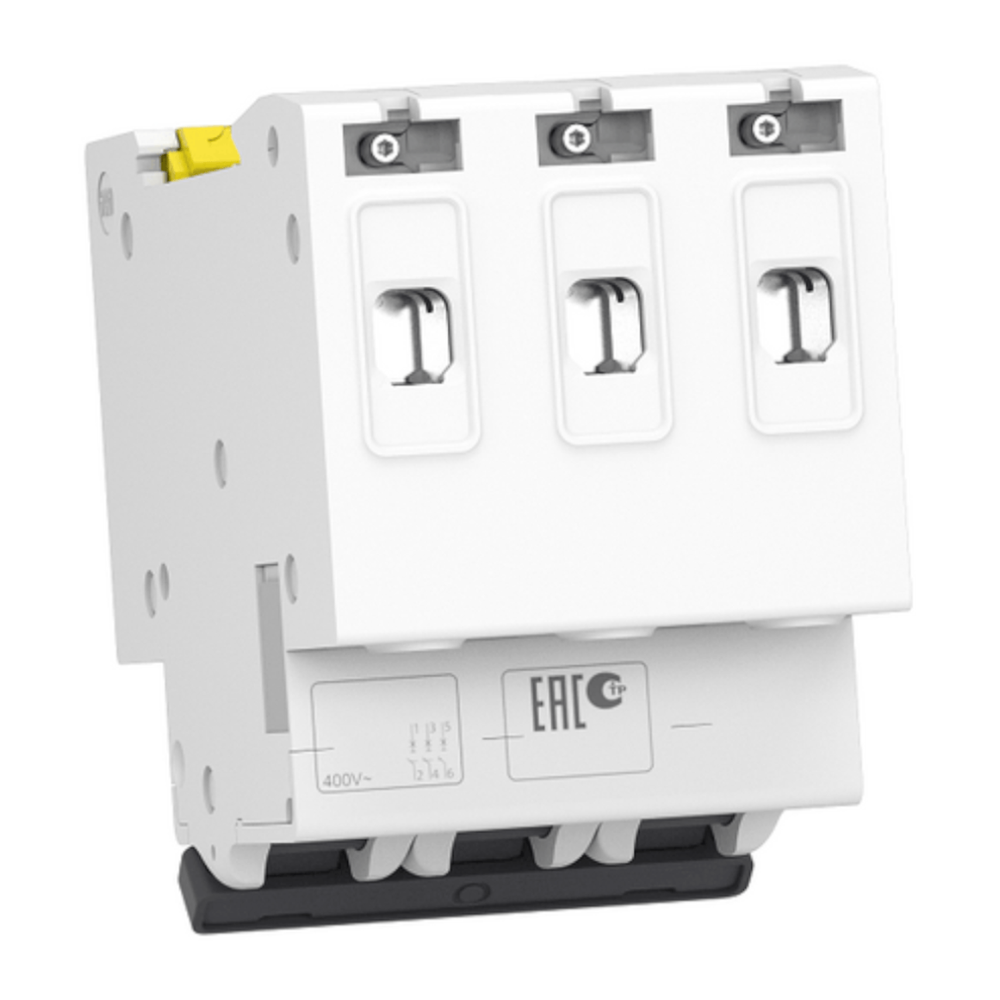

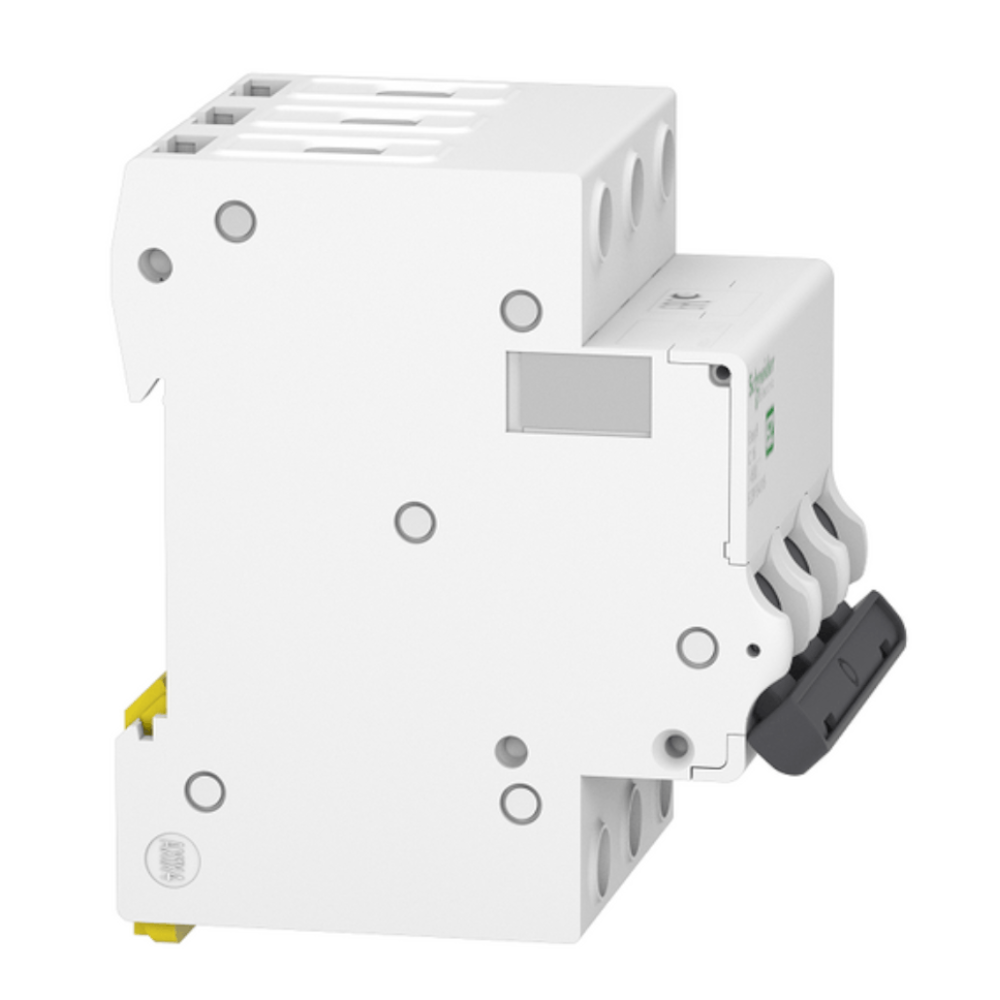

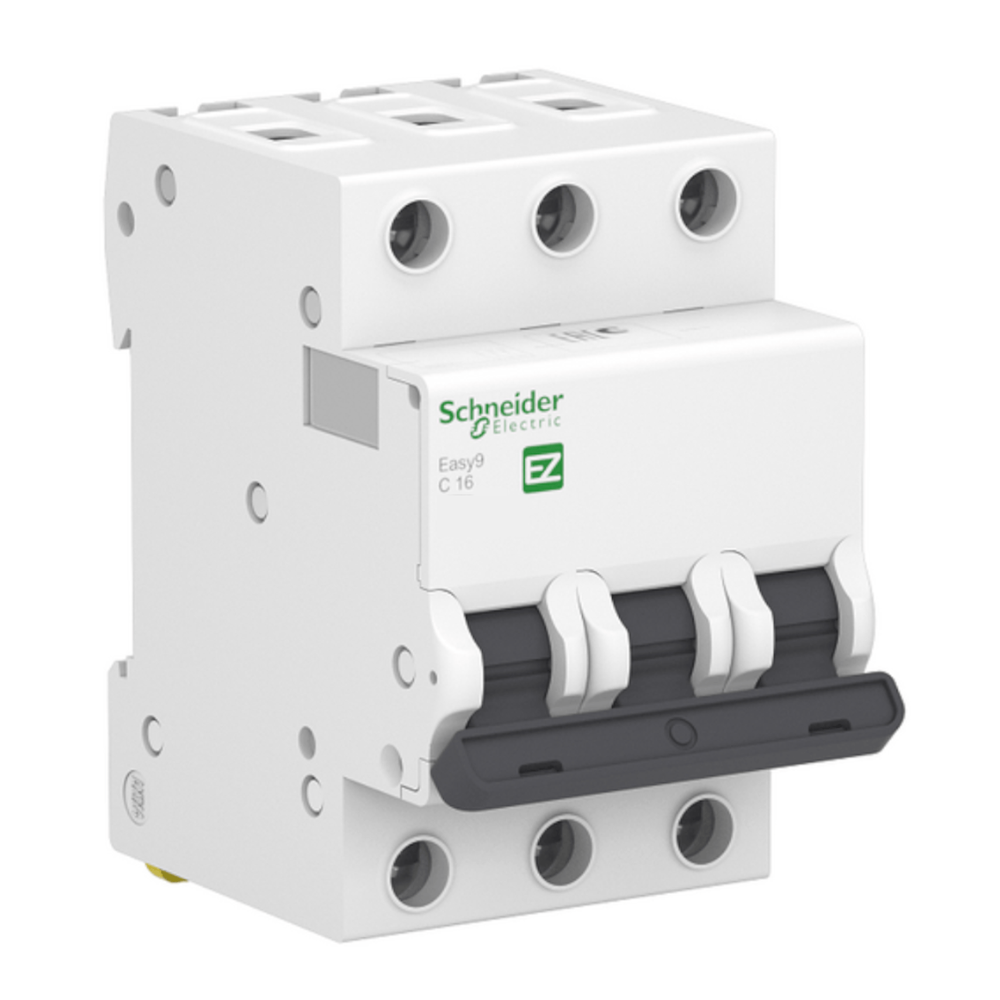

O Disjuntor Mini Tripolar Easy9 16A Curva C EZ9F33316 Schneider é um dispositivo de proteção elétrica para as mais diversas aplicações de automação industrial, garantindo a segurança de circuitos e equipamentos contra sobrecargas e curtos-circuitos. Sua atuação rápida e precisa é essencial para a integridade de sistemas elétricos em ambientes industriais e comerciais.

DETALHES TÉCNICOS

• Modelo: EZ9F33316
• Tipo: Disjuntor Miniatura (MCB)
• Número de polos: 3P (Tripolar)
• Corrente nominal (In): 16 A
• Curva de disparo: C (disparo entre 5 a 10 vezes a corrente nominal)
• Capacidade de interrupção (Icn): 3 kA a 230/400 V CA, 50/60 Hz
• Tensão operacional nominal (Ue): 400 V CA, 50/60 Hz
• Tensão de isolamento nominal (Ui): 440 V CA
• Tensão de impulso suportável nominal (Uimp): 4 kV
• Frequência da rede: 50/60 Hz
• Perda de potência por polo: 1,1 W (para 16A)
• Grau de proteção: IP20 (terminal), IP40 (compartilhado na caixa)
• Conexão: Terminal tipo túnel para cabo flexível de 1 a 16 mm² e rígido de 1 a 25 mm²
• Durabilidade elétrica: 10.000 ciclos
• Durabilidade mecânica: 20.000 ciclos
• Temperatura de operação: -30 °C a 70 °C
• Temperatura de armazenamento: -40 °C a 80 °C
• Montagem: Trilho DIN
• Dimensões (A x L x P): 81 mm x 54 mm x 66,5 mm
• Normas: IEC 60898-1

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos elétricos em instalações industriais, comerciais e residenciais, painéis de controle, máquinas e equipamentos eletrônicos
• Sistemas elétricos: proteção de motores elétricos, sistemas de iluminação e tomadas em ambientes com cargas indutivas moderadas
• Setores: manufatura, construção civil, infraestrutura, sistemas de HVAC, indústria de embalagens, centros de dados
