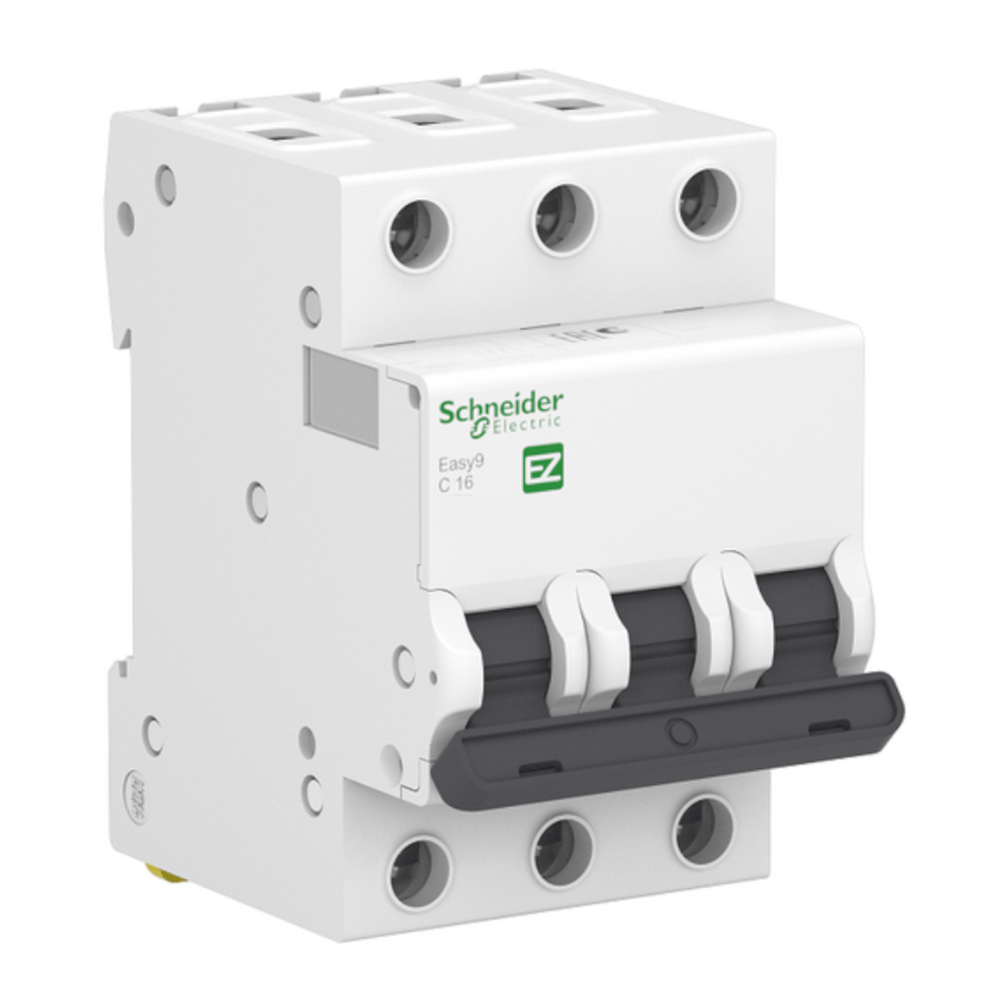

O Disjuntor Mini Tripolar Easy9 é um dispositivo de proteção elétrica essencial para circuitos de baixa tensão em ambientes de automação industrial e instalações comerciais leves. Sua função principal é a proteção contra sobrecargas e curtos-circuitos, garantindo a segurança e a continuidade operacional de sistemas elétricos.

DETALHES TÉCNICOS

• Modelo: Easy9 EZ9F33304
• Fabricante: Schneider Electric
• Tipo: Disjuntor Miniatura (MCB)
• Número de polos: 3P (Tripolar)
• Corrente nominal (In): 4 A
• Curva de disparo: Curva C (disparo magnético entre 5 e 10 vezes a corrente nominal)
• Capacidade de interrupção em curto-circuito (Icu): 3000 A (3 kA) a 230/400 V CA
• Tensão operacional nominal (Ue): 400 V CA a 50/60 Hz
• Tensão de isolamento nominal (Ui): 500 V CA
• Tensão suportável de impulso nominal (Uimp): 4 kV
• Durabilidade elétrica (Ciclos): 4000 ciclos
• Durabilidade mecânica (Ciclos): 10000 ciclos
• Grau de proteção IP: IP20 (terminal), IP40 (instalado em invólucro modular)
• Temperatura de operação: -25 °C a +60 °C
• Temperatura de armazenamento: -40 °C a +85 °C
• Conexão: Terminais de aperto (parafuso)
• Capacidade dos terminais: 1...16 mm² flexível; 1...25 mm² rígido
• Montagem: Trilho DIN
• Padrões e certificações: IEC/EN 60898-1

APLICAÇÕES E SETORES

• Aplicações: Proteção de circuitos de iluminação, tomadas de baixa potência, motores de pequena capacidade, equipamentos de controle e sinalização.
• Sistemas elétricos: Instalações prediais, comerciais e pequenas infraestruturas industriais.
• Setores: Comércio varejista, escritórios, construção civil residencial e comercial, infraestrutura de TI (rack de servidores), automação predial.
