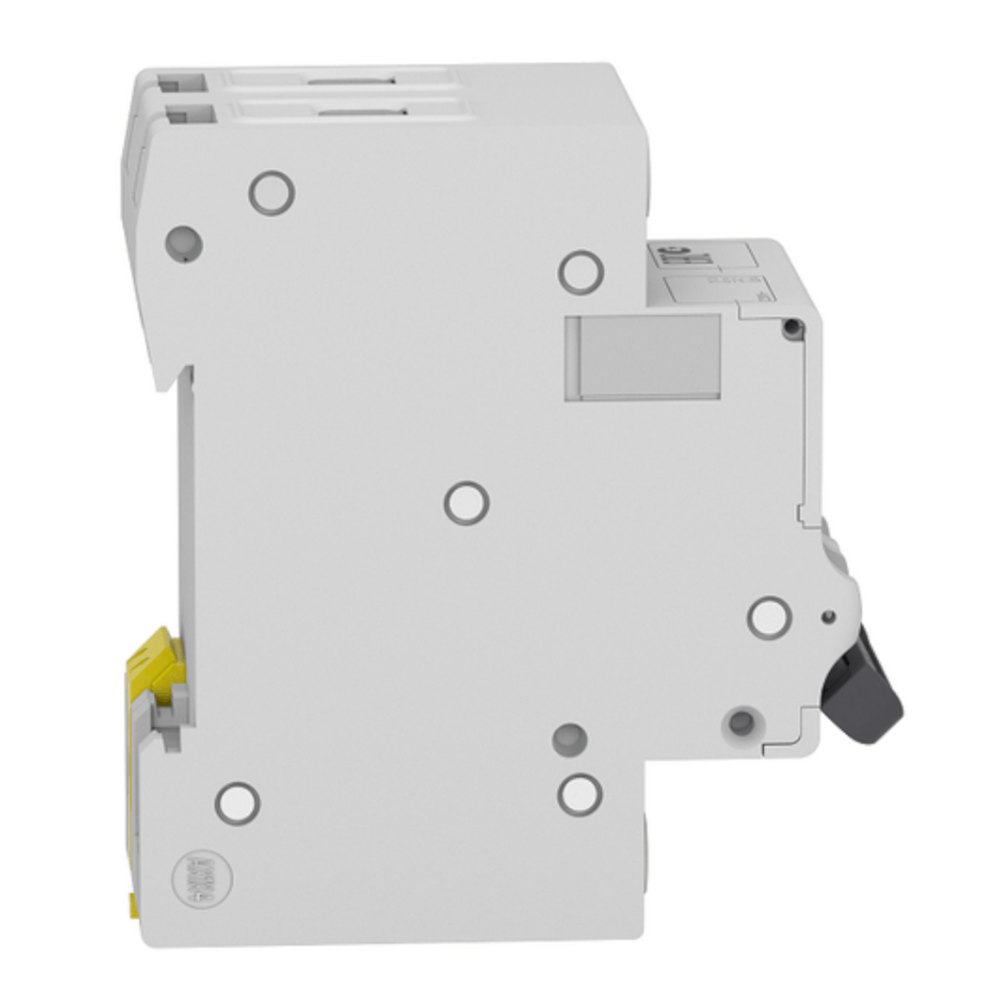

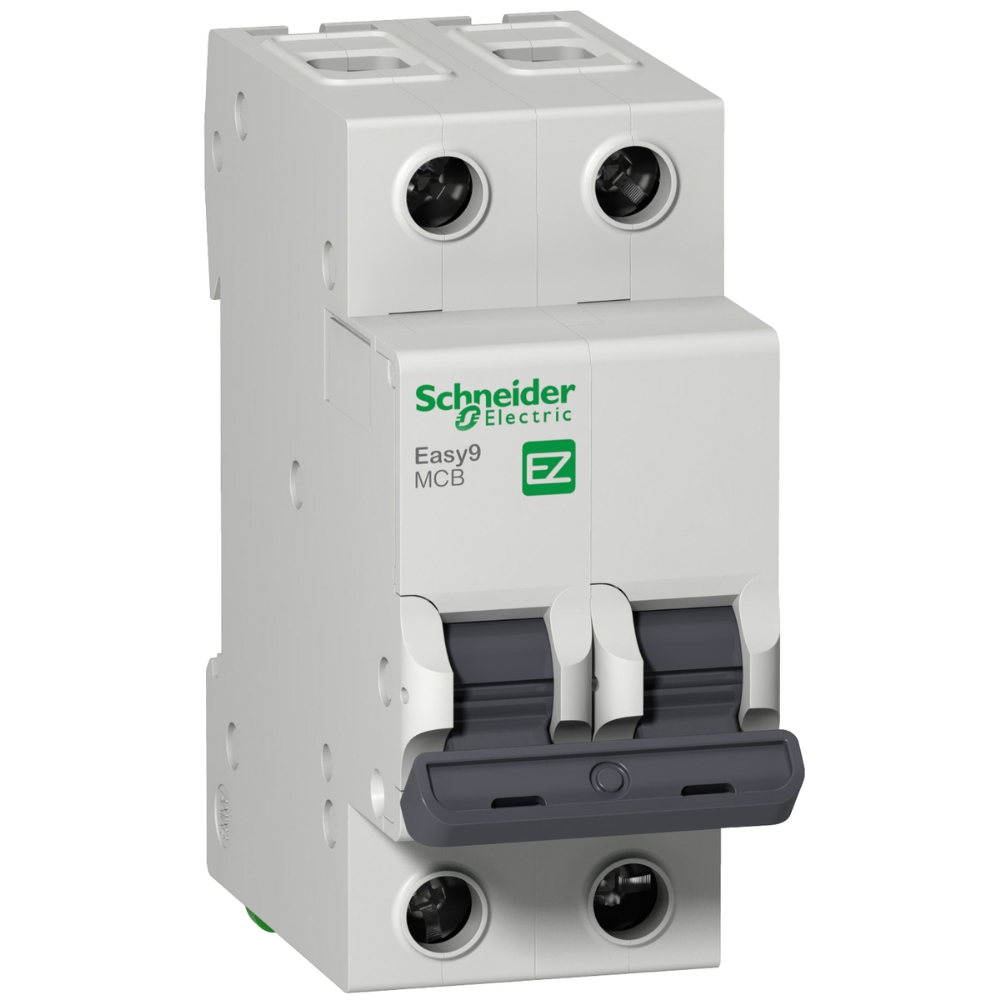

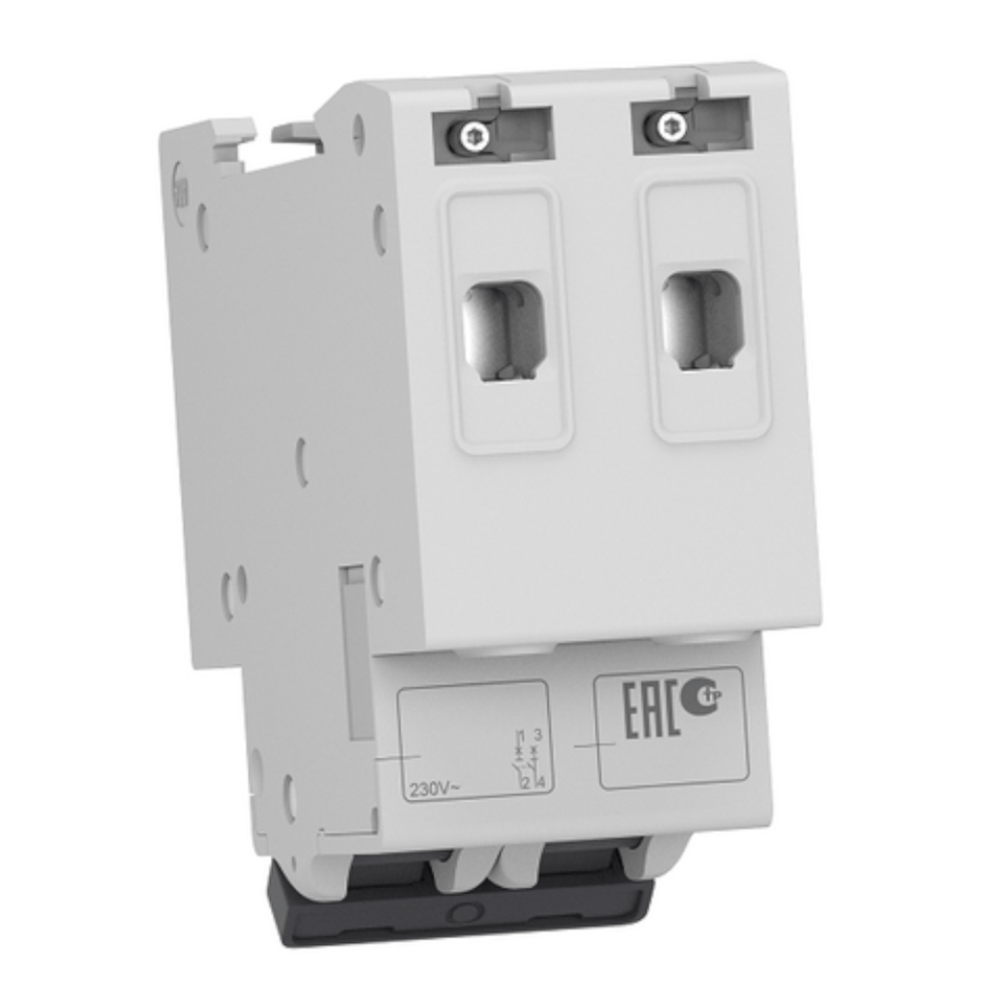

O Disjuntor Mini Bipolar Easy9 20A Curva C EZ9F33220 Schneider é um dispositivo de proteção elétrica essencial em ambientes de automação industrial, projetado para salvaguardar circuitos contra sobrecargas e curtos-circuitos. Sua atuação rápida e precisa garante a integridade de equipamentos e a segurança operacional em diversas aplicações industriais e prediais.

DETALHES TÉCNICOS

• Modelo: EZ9F33220
• Tipo: Disjuntor Miniatura, Bipolar
• Corrente Nominal (In): 20 A
• Curva de Disparo: Curva C (disparo entre 5 e 10 vezes a corrente nominal)
• Capacidade de Interrupção (Icn): 3000 A (3 kA) a 230 V CA, conforme IEC 60898-1
• Tensão Nominal de Operação (Ue): 230/400 V CA, 50/60 Hz
• Tensão Nominal de Isolação (Ui): 500 V, conforme IEC 60947-2
• Tensão Nominal de Suporte de Impulso (Uimp): 4 kV
• Número de Polos: 2P (Bipolar)
• Durabilidade Mecânica: 10.000 ciclos
• Durabilidade Elétrica: 4.000 ciclos
• Montagem: Trilho DIN
• Temperatura de Operação: -25 °C a +60 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Grau de Proteção: IP20 (terminais), IP40 (instalação em quadro)
• Conexões: Terminais de aperto tipo túnel para cabos de 1 mm² a 25 mm²
• Perda de Potência por Polo: 2,3 W (3,13 CV) a 20 A
• Certificações: IEC 60898-1, NBR NM 60898

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de iluminação, tomadas de uso geral, motores de baixa potência e equipamentos de controle em quadros de distribuição.
• Sistemas elétricos: painéis de automação, quadros de distribuição residenciais e comerciais, máquinas e equipamentos industriais.
• Setores: construção civil, automação predial, indústria de pequeno e médio porte, comércio, serviços.
