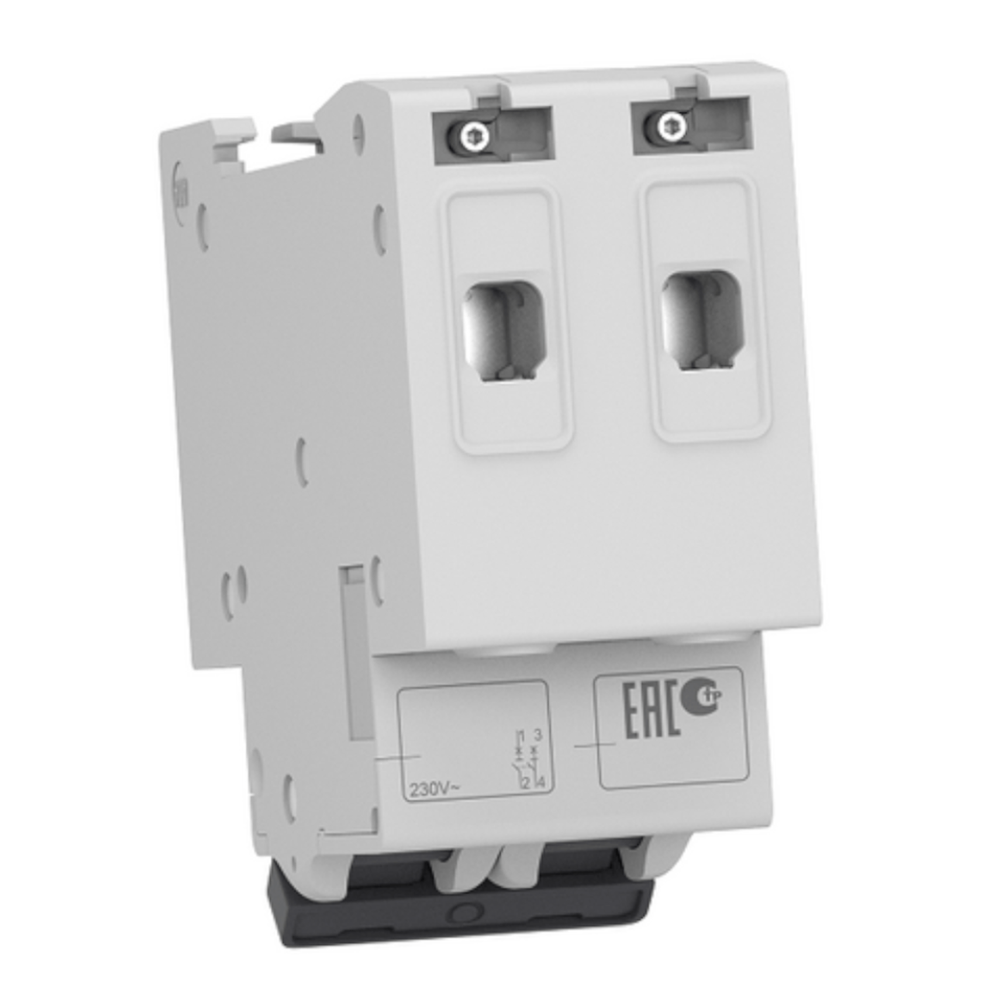

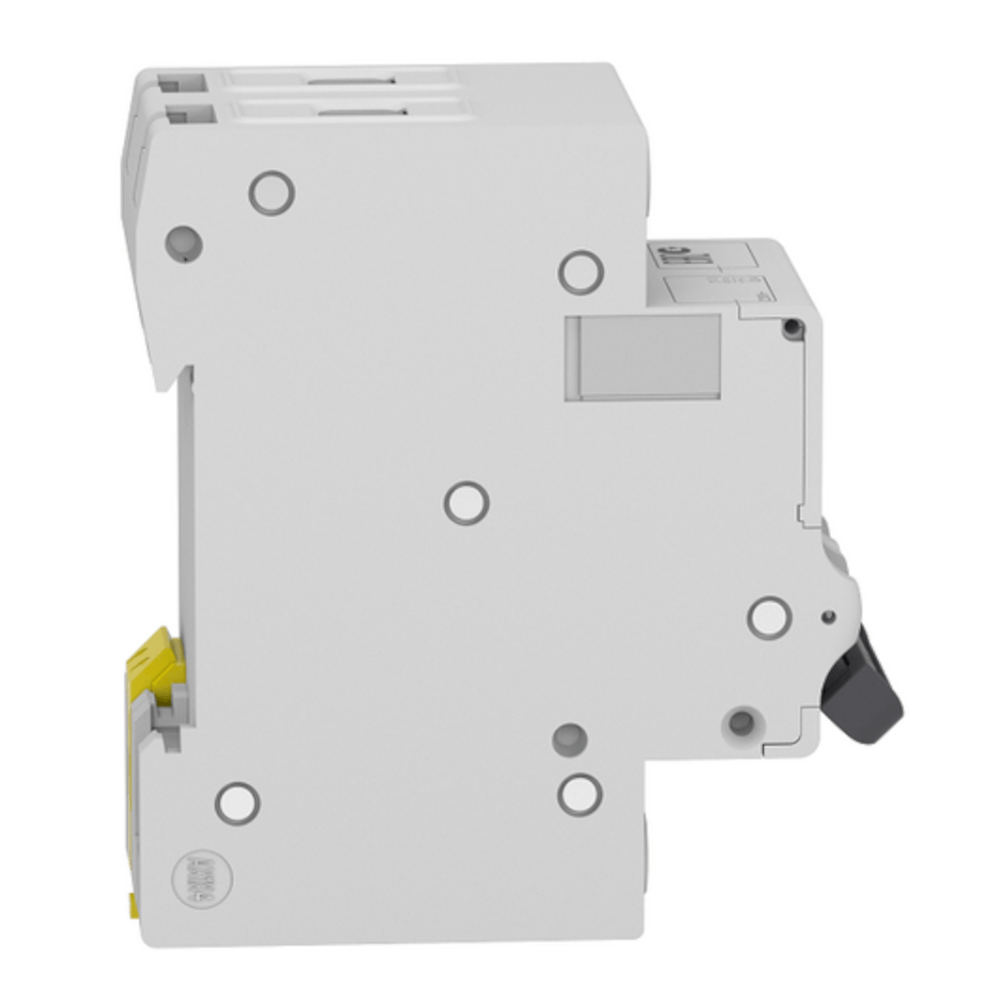

O Mini Disjuntor Bipolar Easy9 de 16A com curva C é um dispositivo de proteção elétrica essencial em ambientes de automação industrial e instalações comerciais/residenciais. Sua função principal é a proteção de circuitos elétricos contra sobrecargas e curtos-circuitos, garantindo a segurança de equipamentos e sistemas.

DETALHES TÉCNICOS

• Modelo: EZ9F33216
• Marca: Schneider Electric
• Tipo: Mini Disjuntor Bipolar
• Corrente Nominal (In): 16 A
• Número de Polos: 2P
• Tensão Nominal de Operação (Ue): 230 V CA
• Capacidade de Interrupção (Icn): 3 kA a 230 V CA (50/60 Hz)
• Curva de Disparo: Curva C (proteção para cargas com picos de corrente moderados, como motores com partida suave, lâmpadas fluorescentes e transformadores)
• Tecnologia da Unidade de Disparo: Termomagnética
• Durabilidade Elétrica: 4.000 ciclos
• Durabilidade Mecânica: 10.000 ciclos
• Fixação: Trilho DIN (35 mm)
• Conexão: Terminais de aperto
• Temperatura de Operação: -30 °C a +70 °C
• Temperatura de Armazenamento: -40 °C a +85 °C
• Dimensões (L x A x P): 36 mm x 81 mm x 66,5 mm
• Grau de Proteção (IP): IP20 (terminal), IP40 (invólucro, em painel modular)
• Certificações: IEC 60898-1
• Potência Dissipada por Polo: 1,5 W por polo a In

APLICAÇÕES E SETORES

• Aplicações: proteção de circuitos de iluminação, tomadas de uso geral, pequenas máquinas industriais, equipamentos eletrônicos e quadros de distribuição.
• Instalações: residenciais, comerciais e pequenas instalações industriais que necessitam de proteção contra sobrecarga e curto-circuito.
• Redes: sistemas elétricos de baixa tensão.
• Setores: construção civil, pequenas indústrias, comércio varejista, escritórios, sistemas fotovoltaicos de pequeno porte.
